1 概述
        溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度的調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。產品分為：WH普通型系列、WHD智能型系列。
        普通型溫濕度控制器采用進口高分子溫濕度傳感器，結合穩定的模擬電路及開關電源技術制作而成。繼電器動作、加熱器故障電源等工作狀態均由LED指示，用戶一目了然，產品穩定可靠，能長期工作于強電磁場等惡劣環境中。
        智能型溫濕度控制器以數碼管方式顯示溫濕度值，有加熱器、傳感器故障指示、變送功能、帶有RS485通訊接口可供遠程監控，用戶可通過按鍵編程自行設定系統參數。該儀表集測量、顯示、控制及通訊于一體，精度高、測量范圍寬，是一種適合于各個行業和領域的溫濕度測量控制儀表。
        產品符合國標GB/T15309-1994。


2 工作原理
        溫濕度控制器主要由傳感器、控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：


        傳感器檢測箱內溫濕度信息，并傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等；一段時間后，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。

3 產品介紹
3.1 WH系列普通型溫濕度控制器
3.1.1 型號說明

        *說明：“組合外接”即同時有溫度、濕度控制時，傳感器置于同一外殼，由同一點采集溫度、濕度信息。
        注：
        ♦控制器常規為環境濕度≥85％RH加熱除濕控制啟動，溫度≤5℃加熱升溫控制啟動，≥40℃鼓風降溫控制啟動；
        ♦W-1為溫度傳感器，H-1為濕度傳感器，WH-1為溫濕度傳感器，控制器型號選定后已經包括傳感器，無需另行選定；
        ♦控制器選定型號后不包括加熱器或風扇，須另行選購；
        ♦控制器至傳感器之間的連接導線可用普通導線，長度不得超過20米，由用戶自己配備；
        ♦用戶如需要特殊型號、功能、參數請與本公司聯系定制。

3.1.2 技術指標

        注：控制參數不可調，但可由用戶指定。

3.1.3 產品規格
 WH03普通型溫濕度控制器

輔助功能：加熱器故障指示（可選）

 WH48普通型溫濕度控制器

輔助功能：無

 WH46普通型溫濕度控制器

輔助功能：加熱器故障指示；加熱或鼓風手自動切換；端子3、4為故障報警輸出（可選）

3.2 WHD系列智能型溫濕度控制器
3.2.1 型號說明

        說明：
        1、WHD48、WHD72、WHD90R最多可接1路溫濕度傳感器；
        2、WHD96最多可接2路溫濕度傳感器；
        3、WHD46最多可接3路溫濕度傳感器；
        4、每一路傳感器對應二組控制輸出接點（無源），分別接加熱器和風扇，加熱器用于升溫或去濕，風扇用于降溫；
        5、RS485通訊功能、報警輸出功能、變送功能只能三者選一；
        6、傳感器與控制器之間的連接線長度最大不得超過20米。

3.2.2 技術指標

回滯量：溫濕度控制過程中，執行部件（加熱器或風扇）啟動工作時的溫度或濕度值與停止工作時的溫度或濕度值之差稱為回滯量。

3.2.3 產品規格
 WHD48智能型溫濕度控制器

輔助功能：無

 WHD72智能型溫濕度控制器

可帶輔助功能：故障報警“-J”、通信“-C”、變送“-M”。

 WHD90R智能型溫濕度控制器

可帶輔助功能：故障報警“-J”、通信“-C”、變送“-M”。

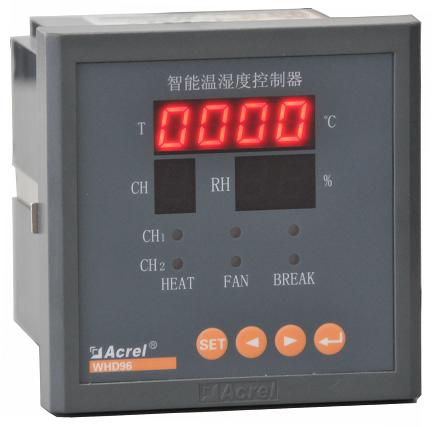

 WHD96智能型溫濕度控制器

可帶輔助功能：故障報警“-J”、通信“-C”、變送“-M”。

 WHD46智能型溫濕度控制器

可帶輔助功能：故障報警“-J”、通信“-C”、變送“-M”。

注1：儀表端子30、31、32為輔助功能輸出端：故障報警“-J”、通信“-C”、變送“-M”。

4 傳感器
4.1 概述
        WH系列普通型溫濕度控制器及WHD智能型溫濕度控制器的傳感器均使用外接方式。傳感器部分采用專用外殼，通風效果好，外觀精致，既能有效保護內部元件，提高使用壽命，又方便安裝、接線。

4.2 型號說明
4.2.1 WH系列普通型溫濕度控制器傳感器

4.2.2 WHD系列智能型溫濕度控制器傳感器

5 加熱器
5.1 概述
        ALW系列加熱器使用專用的鋁合金散熱板型材和優質的鎳鉻合金電熱絲制造而成，具有體積小、外形美觀、散熱均勻、熱傳導快、散熱面積大、壽命長等優點，產品符合GB/T15470-1995。
SIW系列硅膠超薄型加熱器具有全封閉、超薄、柔軟、超長壽命等特點，特別適合長期通電加熱。

5.2 技術指標

5.3 產品規格

5.4 選型建議
        鋁合金材料散熱面積大、效率高，適合完全自動控制加熱或去濕，選型建議如下：
