1 概述

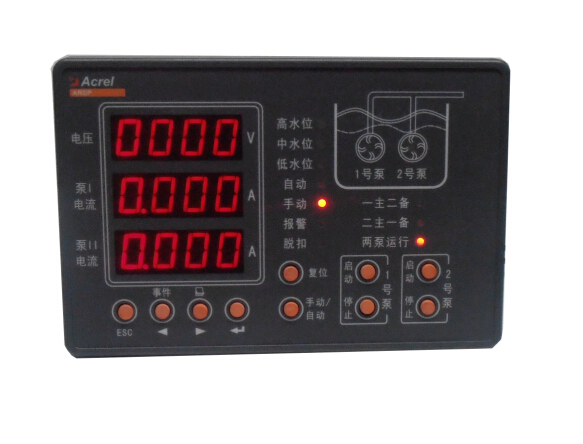

    ARDP智能水泵控制器適用于低壓系統，作為低壓電動機饋線終端的保護、監測和控制的新一代智能化綜合裝置。本產品集測量、保護、控制、總線通訊為一體，取代了原有用分列元件配置的各種保護繼電器、電測儀表、轉換開關、按鈕及信號指示燈，集成了多種控制方式為一體。同時還提供了操作次數、運行時間、跳閘事件等重要管理信息的記錄，總線通信功能可以同網絡上的服務器或工作站進行數據交換，是工廠自動化和樓宇智能化的理想選擇。

2 智能水泵控制器

    采用交流采樣測量方法測量變化的電壓/電流值。使用3.2KHz的速率采樣每一相的所有數據，在周期內進行積分運算，通過計算得到均方根值。集成了各類保護和控制功能，可廣泛應用于深井泵、潛水泵、離心泵、排污泵、管道泵、增壓泵、多級泵等。

2.1 產品特點

   ◆三相電壓兩路三相電流回路交流采樣，真有效值計算

   ◆水位檢測支持浮球式液位檢測器、干簧式液位檢測器、液位變送器

   ◆手動/自動模式切換：一臺水泵手動/自動運行、兩臺水泵手動/自動運行（一主二備、二主一備、兩泵運行（交替互備）)、兩臺水泵（獨立）手動/自動運行

   ◆高水位控制：中水位一臺水泵運行，高水位兩臺水泵同時運行。

   ◆集成2個獨立的定時器，具有定時啟泵功能。

   ◆集成上位機軟件，方便設置調試

   ◆AC/DC電源供給

2.2 保護功能

   ◆過壓/欠壓保護

   ◆相序保護

   ◆啟動超時保護

   ◆過載/欠載（干轉）保護

   ◆斷相保護

   ◆接地保護

   ◆堵轉/阻塞保護

   ◆短路保護

   ◆不平衡保護

   ◆外部故障保護

2.3 相關標準

   ●GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗

   ●GB/T17626.5-2006浪涌（沖擊）抗擾度試驗

3 產品型號及規格

表1

注：控制器測量允許8倍過載，即100A規格最大可以測量電流為800A，電流輸入信號為100A/20mA。

表2

注：1、需另外單獨采購單相或三相（一體式）互感器與控制器配套使用，互感器規格為100A/20mA。

    2、當選購了SR功能后，控制器支持2個帶時間設定的控制輸出(此時間出廠前設定或選購C功能，由上位機軟件設定)。

    3、可選購浮球式液位傳感器、干簧式液位傳感器、液位變送器、漏水保護繼電器。

4 技術指標

表3

5.2電流互感器安裝尺寸圖（單位：mm)

  ●三相電流互感器安裝尺寸圖（單位：mm)

 ●單相電流互感器安裝尺寸圖（單位：mm)

6 兩臺水泵直接起動接線圖

    1、水位信號可選擇1（浮球）水位開關、2水位開關、3水位開關、水位變送器，對池徑小，啟停液位差大的可選擇2水位開關，接入高水位和低水位輸入端子(信號要求：高水位時和低水位時閉合信號)。

    2、當水位信號選擇為1（浮球）水位開關，給水應用時主要檢測高水位信號（即高水位閉合），可以將低水位閉合接入低水位輸入端子，當兩燈均亮則說明浮球傳感器損壞。排水應用時主要檢測低水位信號（即低水位閉合），可以將高水位閉合接入高水位輸入端子，當兩燈均亮則說明浮球傳感器損壞。

    3、當采用干簧管液位開關時，采用三個常開干簧管，分別接入高水位、中水位、低水位端子。兩臺水泵排水自動工作時，當控制器檢測中水位時一臺水泵自動啟動，當檢測到有高水位信號時，第二臺水泵自動啟動，當檢測到低水位時，兩臺水泵均停止。供水應用時控制邏輯相反。

    4、當壓力控制用于供水應用時，將浮球低水位閉合信號接入低水位端子，用于水池空檢測。

    5、默認液位變送器為兩線制的（+15V輸出和4-20mA輸入），如為其它信號，則訂購時需特殊注明。兩臺水泵自動模式，一位控制高度時一臺水泵啟動工作、二位控制高度時兩臺水泵同時啟動工作。

7 液位排水應用舉例

啟動條件：一臺水泵時，液位高于高水位點。兩臺水泵，排水泵模式（一主二備、 二主一備、兩泵運行）且水位信號為3水位開關時，液位高于中水位點時一臺水泵啟動，液位高于高水位點時，第二臺水泵啟動。

停機條件：液位低于低水位點。

注：排水兩泵工作模式時，采用兩路液位信號，可以獨立控制兩臺水泵。

8 上圖方案
