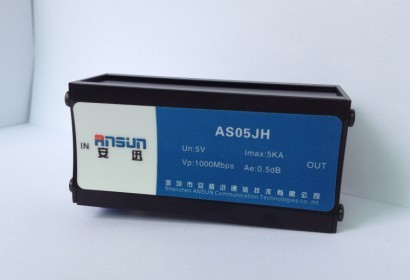

千兆網絡信號防雷器

適用范圍

 · 用于1000Mbps SWITCH、 HUB、ROUTER等網絡設備的雷擊和雷電電磁脈沖造成的感應過電壓保護；

· 千兆口網絡機房網絡交換機防護；

· 千兆口網絡機房服務器防護；

· 千兆口網絡機房其它帶網絡接口設備防護；

· 千兆口24口集成防雷箱主要應用于千兆口綜合網絡柜、分交換機柜內多信號通道的集中防護。

性能特點

· 1000M傳輸速度，適用于1000M網線。

· 采用多級保護電路，殘壓水平低；

· 插損小，響應時間快；

· 限制電壓精確， 通流容量大；

· 精、細全保護，結構嚴謹；

· PCB采用微帶設計， 隔離好，線擾低；

· 集成24路網絡信號防雷箱為標準19英寸安裝；

· 性能穩定，工作可靠；

· 安裝、使用方便，無須維護。

技術參數

產品型號			AS05JH	AS05JH-24
最大持續工作電壓Uc			5V
標稱放電電流(8/20µs)			3kA
最大通流容量 (8/20µs)			5kA
保護水平Up 8/20µs  In		芯線-芯線	≤15V
		芯線-接地線	≤50
適應傳輸速率			1000 Mbps 1000 Mbps
插入損耗			≤0.5 dB
接口形式	輸入In		RJ45 (F)
	輸出 Out		RJ45 (F)
保護形式			1-8
保護路數			1	24
外形尺寸(不包含接地線) (mm)			68 * 25 * 25	483 * 113 * 45
防護等級			IP20
安裝模式			串聯	19英寸機箱機架式
工作環境			環境溫度：－40℃～＋85℃；  相對濕度：≤95%（25℃）；海拔≤3km
注：產品規格可能不定期更新，請咨詢安普迅公司了解詳情。

安裝、接線

· 防雷器串聯在被保護設備與信號通道之間；

· 防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；

· 把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1m。

使用、維護

· 本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;

· 當系統工作出現故障懷疑防雷器時，可拆除防雷器后再檢查，若還原到使用前的狀態后系統恢復正常，則說明防雷器已經損壞，必須立即更換。
