概述：
CN3069是可以對單節可充電鋰電池進行恒流/恒壓充電的充電器電路。該器件內部包括功率晶體管，應用時不需要外部的電流檢測電阻和阻流二極管。CN3069只需要極少的外圍元器件，并且符合USB總線技術規范，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候將芯片溫度控制在安全范圍內。內部固定的恒壓充電電壓為4.2V，也可以通過一個外部的電阻調節。充電電流通過一個外部電阻設置。當輸入電壓（交流適配器或者USB電源）掉電時，CN3069自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀態/充電結束狀態指示等功能。

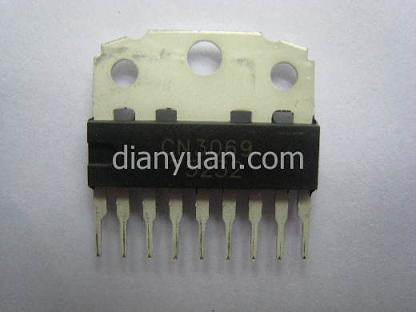

CN3069采用散熱增強型的9管腳HSIP9封裝。
應用：

各種電子設備充電應用

充電器
特點：

可以用USB口或交流適配器對單節可充電鋰電池充電

輸入電壓范圍：4.35V 到 6V

片內功率晶體管

不需要外部阻流二極管和電流檢測電阻

恒壓充電電壓4.2V，也可通過一個外部電阻調節

為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式

可設置的持續恒流充電電流可達1000mA

采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱

電源電壓掉電時自動進入低功耗的睡眠模式

充電狀態和充電結束狀態雙指示輸出

C/10充電結束檢測

自動再充電

電池溫度監測功能

封裝形式HSIP9

產品無鉛
