旭振電氣繼電保護裝置－發電機過流過壓保護器PLB-1

應用在中小型發電站的發電機繼電保護系統，取代傳統的繼電器式保護裝置，延時控制，以PIC單片機為核心，對發電機過電流保護、過電壓保護、欠電壓保護精度高，穩定性、可靠性好。

在發電機電力系統中，傳統的繼電器式保護裝置，都存在精度不高，穩定性、可靠性差，整定麻煩，安裝繁瑣的缺點。深圳旭振電氣成功研發的行業領先的發電機過流過壓保護器，以其高集成度、高穩定性、高可靠性、高性價比的巨大優勢，在發電機、變壓器、線路保護等技術領域具有廣泛的影響力與市場占有率！

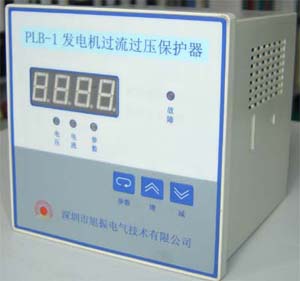

發電機過流過壓保護器PLB-1產品特色：

1、取代傳統的多個繼電器保護模式。

2、具有過電流保護、過電壓保護、欠電壓保護功能。

3、對電流的保護采用反時限控制。

4、精度高、穩定性、可靠性好。

5、集中控制、接線簡單、安裝簡便。

6、所有的參數都有密碼保護，防止隨意修改。

7、故障指示燈，蜂鳴器告警，數碼顯示三維故障判斷。

8、外型尺寸： （長）112×（寬）112×（深）108mm

PLB－1型發電機過流、過壓保護器有哪些功能

（1）過壓保護

系統運行中，當發電機電壓連續高于設定過壓保護值一定時間（此時間可設定）時，保護器動作。此時保護器發出斷續蜂鳴告警音（用“加”、“減”鍵可以解除），面板上紅色故障燈亮，數碼顯示自動切回電壓值顯示狀態，實時顯示此時的電壓值，同時故障繼電器動作，發出跳閘信號，切斷發電機電壓輸出（并網前則不允許并網合閘）。延時設定的一段時間后，如發電機電壓恢復正常，則自動解除跳閘信號，退出故障狀態。也可通過“參數”鍵人工干預提前退出故障狀態。

（2）欠壓保護

發電機并網前，發電機電壓低于設定欠壓保護值時，保護器處于故障告警狀態，不允許并網合閘。發電機電壓正常后，自動退出故障狀態。欠壓保護功能可以通過參數設置予以關閉。（參見參數3的設置）。

（3）過流保護

并網運行中，發電機三相電流任一相電流連續大于設定過流保護值一定時間（此時間可設定）時，保護器同樣進入故障告警狀態，發跳閘信號，此時數碼顯示自動切回電流值顯示狀態，顯示跳閘時刻的最大電流值。延時設定的一段時間后，自動解除跳閘信號，退出故障狀態。同樣可以人工干預提前退出故障狀態。過流保護是反時限控制方式，在設定的過流延時跳閘時間的基礎上，保護器根據過流程度自動修改過流延時跳閘時間，過流越大，則保護動作也越快。反時限計算方法如下：設定過流檢測時間為Ts，超過過流設定值的電流以0.1倍額定電流（Ie）為單位作修改因子N，如過流設定值為1.2倍Ie，現電流值為（1.2～1.3）Ie,N=0；（1.3～1.4Ie,N=1等等。實際過流檢測時間T=Ts/(1+0.25N)。

技術條件：

1.適用范圍： 各類中、小型高壓和低壓發電機組

2.輸入信號：

(1) PT電壓： a. 標稱100V發電機PT（電壓互感器）電壓

b. 標稱230V發電機相電壓

c. 標稱400V發電機線電壓

(2) 三相電流： 標稱5A發電機三相CT (電流互感器)電流信號

3.輸出信號： 繼電器開、關信號(具常開和常閉兩種方式)

繼電器觸點容量：交流220V/5A 380V/2A

直流110V/0.8A 220V/0.2A

4.電壓測量精度： 不低于±1%

5.電流測量精度： 不低于±1%

6.工作電源： 交流85V～280V 直流110V～220V

7.功耗： 小于6W

8.工作環境

環境溫度： -5℃～＋45℃

相對濕度： 不大于90%(40℃)

海拔2500米以下地區

9.安裝尺寸： （長）114×（寬）114 （深）108mm

應用范圍：

◆ 水力發電廠 ◆ 火力發電廠 ◆ 變電站

旭振電氣技術有限公司官方網站www.szxt.com

詳情了解及資料下載http://www.szxt.com/InfoDetail-3-22.htm
