無需外供電源,從輸出側獲取能量,隔離后為輸入側兩線制儀表供電,實現能量傳輸。35mm導軌安裝,2000V隔離耐壓,0.1%級傳輸精度。
無源隔離器在實際應用中能有效解決信號互連可能出現的問題,同時能有效抑制信號傳輸過程中可能的干擾。
無源隔離器的輸入回路 - 輸出回路之間隔離。
該產品底座與主機拔插式結構設計,可以帶電拔插。端子接線采用螺絲壓緊連接方式,標準的35mmDIN導軌卡式安裝。可以與單元組合儀表及DCS、PLC等系統配合使用。
技術參數:
選型:
型 號 |
說 明 | |||||||
SN |
? |
? |
? |
? |
無源信號隔離器 | |||
輸入輸出通道 |
05 |
單路輸入單路輸出 | ||||||
06 |
雙路輸入雙路輸出 | |||||||
輸入信號類型 |
1 |
4-20ma | ||||||
2 |
用戶約定 | |||||||
輸出信號類型 |
1 |
4-20ma | ||||||
2 |
用戶約定 | |||||||
|
|
配電電壓14-24VDC | ||||||
V |
兩線制24VDC(接口內部電源) | |||||||

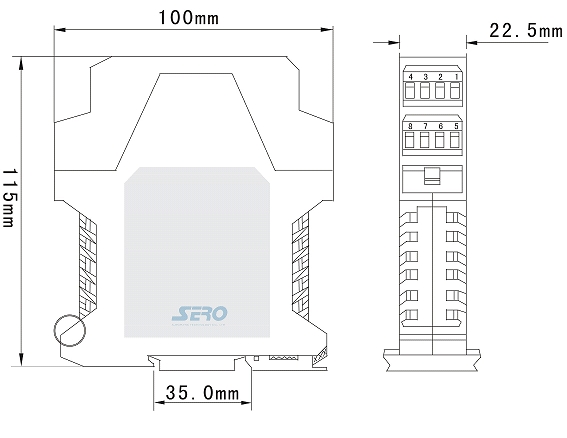

SN05(一入一出)外型圖:

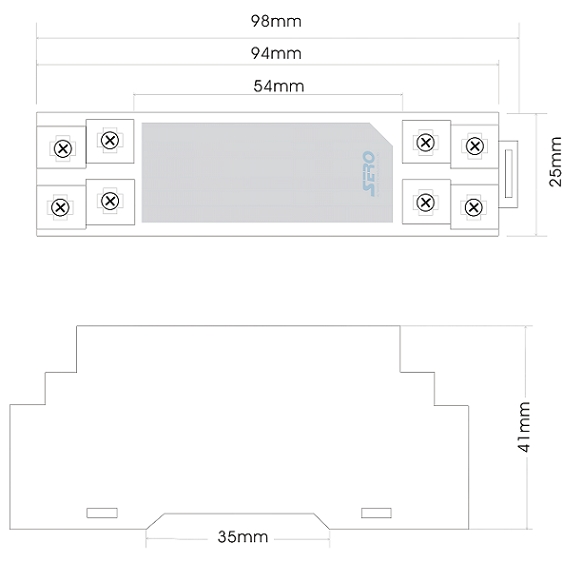

SN06(雙入雙出)外型圖:

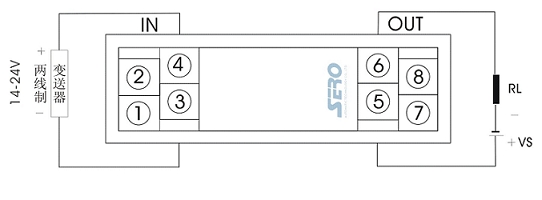

應用接線SN05(一入一出):

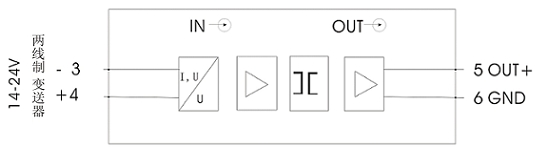

功能框圖SN05(一入一出):
