SN系列無源熱電阻信號隔離器
信息類型：跳蚤市場 所屬類別：電磁兼容
地區城市：江蘇省－南京 更新時間：2010-8-4 10:10:59
聯 系 人：王燦 有效期限：2011-8-4 10:10:59
公司名稱：南京卓歐自控科技有限公司
電子信箱：wzq@njsero.com 聯系電話：025-85337137
地區城市：江蘇省－南京 更新時間：2010-8-4 10:10:59
聯 系 人：王燦 有效期限：2011-8-4 10:10:59
公司名稱：南京卓歐自控科技有限公司
電子信箱：wzq@njsero.com 聯系電話：025-85337137
詳細描述
螺栓式接線，定端子型，低成本設計，無需外供電源，從輸出環路獲取少許能量，將CU50、PT100等現場溫度信號隔離、轉換為4-20mA直流標準信號。
無源隔離器在實際應用中能有效解決信號互連可能出現的問題，同時能有效抑制信號傳輸過程中可能的干擾。
無源隔離器的輸入回路 - 輸出回路之間隔離。
該產品底座與主機拔插式結構設計，可以帶電拔插。端子接線采用螺絲壓緊連接方式，標準的35mmDIN導軌卡式安裝。可以與單元組合儀表及DCS、PLC等系統配合使用。
技術參數：
|
名稱 |
技術參數 |
|
熱電阻激勵電流 |
800uA |
|
輸出負載電阻 |
0-500Ω |
|
精 度 |
±0.2%F.S |
|
溫度系數 |
<50ppm/℃ |
|
環境溫度 |
－10℃-＋60℃ |
|
絕緣電阻 |
輸入、輸出之間≥100MΩ(500VDC) |
|
絕緣強度 |
輸入、輸出之間1500VAC/分鐘 |
|
兩線制電源 |
24VDC（接口內部電源） |
選型：
|
型 號 |
說 明 | |||
|
SN08 |
? |
? |
? |
無源熱電阻信號隔離器 |
|
輸入信號類型 |
1 |
CU50(－20℃-100℃) | ||
|
2 |
CU100(0-100℃) | |||
|
3 |
PT100(0-150℃) | |||
|
4 |
PT100(0-200℃) | |||
|
5 |
PT1000(0-400℃) | |||
|
輸出信號類型 |
1 |
用戶約定 | ||
|
|
|
缺省為兩線制24VDC（接口內部電源） | ||

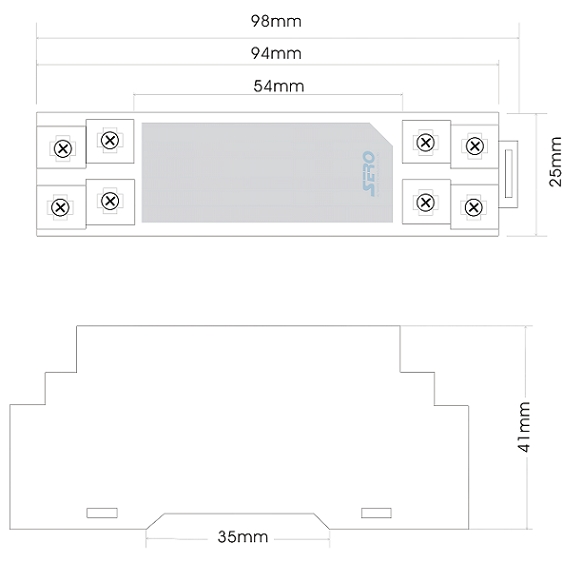

外型：

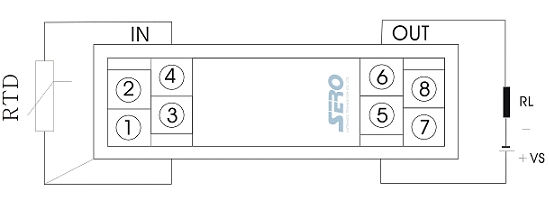

應用接線（SN08無源熱電阻隔離器）：

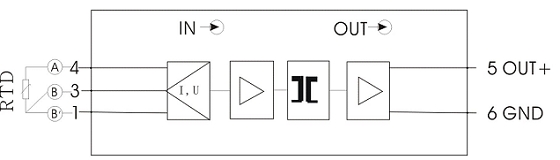

功能框圖（SN08無源熱電阻隔離器）：
