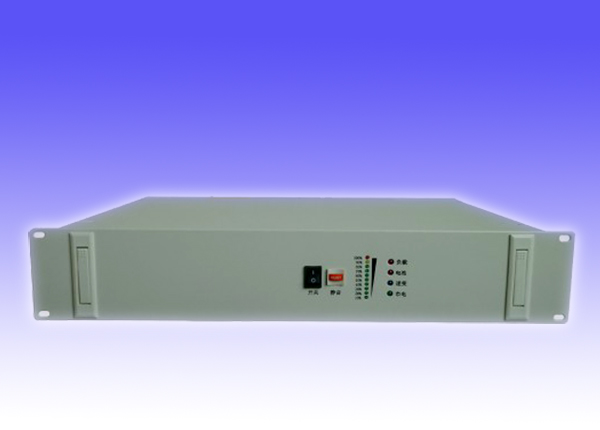

正弦波逆變器
地區城市：四川省 －成都 更新時間：2016-5-29 20:00:31
聯 系 人： 朱林 有效期限：2016-11-26 14:23:30
公司名稱：成都傲運機電設備有限公司
電子信箱：572061462@qq.com 聯系電話：028-83010605 86032526 65936873
逆變電源特點
1. 采用CPU控制，線路簡捷、可靠；
2. 采用SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波；
3. 內置旁路開關，市電和逆變快速切換；
4. AN系列正弦波逆變電源分市電主供型和電池主供型：
1. A）市電主供型逆變電源：有市電時，處于市電輸出，當市電輸入故障時自動切換到逆變輸出；
2. B）電池主供型逆變電源：有市電時，處于逆變輸出，當直流輸入故障時自動切換到市電輸出；
5. 允許逆變電源在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；
6. 電池電壓過高或過低，逆變電源關斷輸出，如果電池電壓恢復正常，電源自動恢復輸出；
7. 負載過載，逆變電源關斷輸出，消除過載之后50秒，電源自動恢復輸出，此項功能尤其適用于無人值守的通訊基站；
8. 支持通訊功能，提供RS232接口（PIN2、3、5），利用監控軟件實時了解電源工作情況；（注意：成都傲運逆變電源AN系列中500VA機型暫無此功能）
9. 提供兩組無源干結點，分別用于直流輸入故障（RS232 PIN6、7）和交流輸出故障告警（RS232 PIN8、9）（注意：成都傲運逆變電源AN系列中500VA機型暫無此功能）
10. 支持無直流開機功能，可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用，然后再安裝電池。（注意：成都傲運逆變電源AN系列中500VA機型暫無此功能）
|
500VA |
1000VA |
1500VA |
2000VA |
3000VA |
4000VA |
5000VA |
| |||
|
直流輸入 |
額定輸入電壓（Vdc） |
參見下表 |
| |||||||
|
額定輸入電流（A） |
參見下表 |
| ||||||||
|
輸入直流電壓允許范圍 |
參見下表 |
| ||||||||
|
反灌雜音電流 |
≤10% |
| ||||||||
|
交流旁路輸入 |
允許旁路電壓（Vac） |
220±10% |
| |||||||
|
額定輸入電流（A） |
2.3 |
4.5 |
6.8 |
9 |
13.6 |
15.5 |
17.27 |
| ||
|
旁路轉換時間 |
≤5ms |
| ||||||||
|
交流輸出 |
額定容量（VA） |
500VA |
1000VA |
1500VA |
2000VA |
3000VA |
4000VA |
5000VA |
| |
|
額定輸出功率（W） |
400W |
800W |
1200W |
1600W |
2400W |
3200W |
3500W |
| ||
|
額定輸出電壓及頻率 |
220Vac，50HZ |
| ||||||||
|
額定輸出電流（A） |
1.8 |
3.6 |
5.4 |
7.2 |
10.8 |
14.5 |
15.9 |
| ||
|
輸出電壓精度（V） |
220±1.5% |
| ||||||||
|
輸出頻率精度（Hz） |
50±0.1% |
| ||||||||
|
波形失真率（THD） |
≤3%（線性負載） |
| ||||||||
|
動態響應時間 |
5%（負載0←→100%） |
| ||||||||
|
功率因數（PF） |
0.8 |
0.7 |
| |||||||
|
過載能力 |
120%，30秒 |
| ||||||||
|
逆變效率 |
≥85%（80%阻性負載） |
| ||||||||
|
旁路轉換時間 |
≤5ms |
| ||||||||
|
工作環境 |
絕緣強度（輸入和輸出） |
1500Vac，1分鐘 |
| |||||||
|
噪音（1米） |
≤40dB |
| ||||||||
|
使用環境溫度 |
-25℃~+50℃ |
| ||||||||
|
濕度 |
0~90%，不結露 |
| ||||||||
|
使用海拔 |
≤1000 |
| ||||||||
|
機械尺寸 |
標準機架式 |
參見表五（深×寬×高）（mm） |
| |||||||
|
重量（Kg） |
參見表五 |
| ||||||||
|
保護功能 |
傲運逆變電源AN系列有輸入欠壓、輸入過壓保護；輸出過載、輸出短路保護 |
| ||||||||
|
下表 |
12V系列 |
24V系列 |
48V系列 |
110V系列 |
220V系列 | |||||
|
工作電壓 |
9.8V—14.5V |
20V—30.5V |
40V—58.8V |
90V—132V |
180V—270V | |||||
|
開機電壓 |
10.2V--14.2V |
21.5V—29.5V |
42V--57V |
94V--130V |
190V-- | |||||
