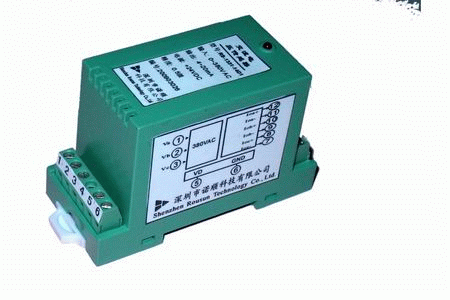

RS-1331可以對三路交流電壓直接進行測量，輸入為三相三(四)線制交流電壓,被測信號范圍為0~10~400VAC，輸出信號可以是標準的電流信號或電壓信號，也可以按用戶要求制做，三組輸出信號是完全獨立的,用戶可以不共地使用；輔助電源可以是+5V、+12V、+15V 和+24V；產品采用DIN35國際標準安裝方式；體積小、可靠性高、外形美觀、單電源、可以直接使用，方便靈活�？梢詮V泛廣泛用于電力、通訊、工業控制、安防工程、自動控制、化工、石油、電鍍扥領域。

產品選型舉例

輸入： 0~220VAC

輸出： 4~20mA

輔助電源： +24VDC

三相四線制

產品型號： RS-1341-14D1-0.5/0~220VAC

主要特性

1. 精度等級：0.5 級。產品出廠前已檢驗校正，用戶可以直接使用

2. 信號輸入：0~10V~400VAC 任選

3. 標準輸出信號：4~20mA/0~20mA /0~5V/0~10V/1~5V 等

通用參數

參數名稱測試條件 參數 單位 備注

精度等級 0.5 級

輸入范圍0~10~400VAC 任選

隔離耐壓 0.5mA/60S 2500 VDC

線性范圍 0~120 %

負載能力 4~20mA 輸出<300 Ω

0~5V 輸出>2000 Ω

過載能力 端子輸入 2(Max<1000V) 倍

頻率響應 25~5000 Hz 用戶選擇

工作溫度 -10 ~ +70℃ ℃

存儲溫度 -20 ~ +80℃ ℃

溫漂特性 <100 ppm

響應時間 <300 mS
