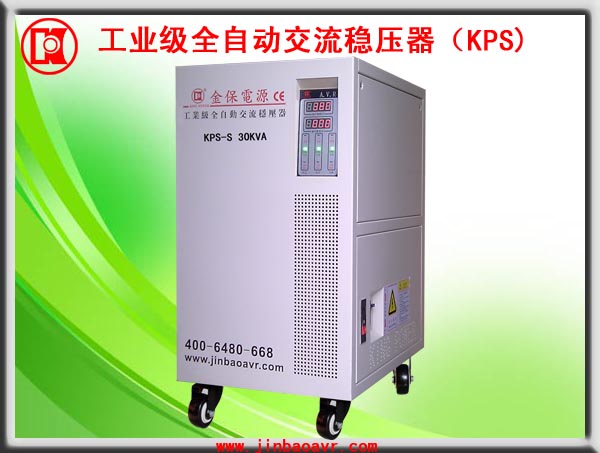

40KVA數顯穩壓器
技術規范
穩壓范圍:額定輸入電壓之±15% (或依客戶要求訂制)
輸出電壓:220V、380V、440V(或依客戶要求訂制)
穩 壓 率:±1.5%以內
輸出精度:±0.5% ~ 10%可調
使用效率:98%以上
溫 升:不高于45℃
絕緣電阻:不小于20M
反應時間:≤0.1秒 (5周)
工作頻率:50/60Hz ±5%
超載能力:150% (10秒) 300% (3秒)
波形失真:正弦波不失真
工作環境:溫度0℃~40℃濕度20%~90%
散熱方式:油浸自冷式
功能特點
一、面板儀表,一目了然:
輸入電壓、輸出電壓、負載電流均采用LED數字表頭顯示,目測容易,讀數精確.薄膜開關面板,輕觸按鈕控制可作自動與手動調壓控制.
二、數控穩壓,準確輸出:
數字電路取樣比較,以CPU編程數控穩壓,輸出精度高,響應頻率快
三、雙份控制,雙倍安全:
采用大型集成電路板,雙回路備份控制系統,可自動切換,確保輸出電壓穩定,以保證負載正常運行.
四、輸出設定,簡易方便:
輸出電壓可依使用者需要 ±0.5%~±10% 作調整,滿足各種電壓所需,在面板上即可調整,操作簡易,方便客戶.
五、報警指示,保護周到:
采用聲光報警,當電壓過高、過低、欠相、逆相;設定轉換,馬達跳脫時內部蜂鳴器會自動報警,并于面板上指示故障原因,保護負載,細心周到.
六、旁路系統,便于維護:
RLSK型裝有斷電開關及旁路開關,定期保養和維護時可作旁路轉換,不用停電待產,保證客戶生產正常.
七、記錄歷史,以便查閱:
時刻記錄運行狀態,準確記錄輸出電壓質量,以便及時正確解讀實際使用狀況.(訂制配備)
八、通訊端口,遠程監控:
配制RS232、485通訊端口,實現遠程通訊監控.(訂制配備)
電磁特性
主要構造機件為轉部R和靜部S(如圖所示),轉部內繞著繞組與供電線并聯,靜部之繞組為二次繞組與負載串聯.當 3~4間加于一定的一次電壓 E1 時 ,二次繞組所感應電壓以此兩繞組交角 φ之變動,而隨著變化,則E2=E1cos φ可以連續變化,若將 2~3 間連結在一起,1~4 間之端電壓等于E1+E2=E1(1+cos φ).若兩繞組同方向平行時,1~4 間之端電壓為最大,等于E1+E2 .至于兩繞相互面直角,二次繞組沒有感應電壓 E2= 0,端電壓等于供電電壓 E1,若轉部繼
續再轉 φ大于90,二次繞組亦有感應電壓之存在,但感應電壓E2與E1相反,端電壓等于E1與E2之差.
由以上所述, 知道依一次二次之相對位置,在有負載時也可以從一次磁通量之變化,連續調整改變電壓.
其優點在于制造容量大,瞬間超載能力強,故障率低.
材料特性
▲ 內部鐵芯采用新日本制鐵株式會社H14高磁束硅鋼片,使整機鐵損很小,空載電流小,損耗率特小,發揮省電功能.
▲ 內部繞組采用臺灣臺一銅業有限公司 H 級耐高溫銅線,使整機銅損很小,溫升低、損耗低、發揮省電功能.
▲ 內部絕緣材料采用美國諾美士耐高溫絕緣材料,絕緣等級高、安全性能強.
▲ 內部主軸材料采用不導磁不銹鋼材料,避免引起主軸渦流損耗,降低磁滯損耗,并增加使用年限.
控制特性
▲ 采用數控電路取樣比較,以CPU編程控制穩壓,輸出精度高,響應頻率快.
▲ 采用雙回路大型集成電路備份控制,可自動切換確保輸出電壓穩定,以保護負載.
穩壓特性
▲ 利用電磁感應原理制造,無觸點無碳刷磨損,無打火
花等缺點,故障率低,安全性高,免維護更換.
克服自耦變壓器碳刷調壓機型之缺點.
▲ 利用磁場偏轉角度穩壓,無跳段、電壓呈線性調整,
無分接浪涌和波形突變.
克服數控可控硅機型之缺點.
