同步軌至軌、單電阻器降壓型穩壓器

    凌力爾特公司 (Linear Technology Corporation) 推出 1.5A、高效率、同步降壓型穩壓器 LTC3600，該器件能非常容易地并聯，以適用于較大電流的應用，而且可用單個電阻器調節至 0V。這種新的開關穩壓器架構使用 50uA 電流基準，與單個電阻器相結合以設定輸出電壓。這種獨特的設計在多個穩壓器之間實現了非常容易的電流均分，從而可用單個外部電阻器設定所有穩壓器的輸出電壓。

    LTC3600 提供了不打任何折扣的高性能。該器件的 4V 至 15V寬輸入電壓范圍使其非常適用于雙節鋰離子電池應用以及固定的 5V 和 12V 中間總線系統，而同步整流可提供高達 96% 的效率。LTC3600 的新式設計允許輸出電壓在 0V 至 VIN – 0.5V 的范圍內動態調節，從而提供了幾乎達到軌至軌的性能。該器件能提供零輸出，因此能按照需要給個別電源軌斷電。其內置的已微調基準實現了 ±1% 的準確度。此外，輸出調節和瞬態響應不受輸出電壓影響。就需要電源排序的應用而言，輸出電壓跟蹤或軟啟動可非常容易地通過 ISET 引腳來設定。LTC3600 的寬 VIN 和 VOUT 能力、嚴格的電壓和負載調節、高效率、很少的外部組件以及并聯能力使其非常適用于新式的多軌系統。

    LTC3600 的 3mm x 3mm DFN 或耐熱增強型 MSOP-12 封裝與 200kHz 至 4MHz 的開關能力相結合，允許使用纖巧、低成本的電容器和電感器，從而可為多軌應用提供占板面積非常緊湊的解決方案。其他特點包括電源良好電壓監視器、外部同步能力和過熱保護。

    LTC3600EDD 采用 3mm x 3mm DFN-12 封裝，LTC3600EMSE 采用 12 引線耐熱增強型 MSOP 封裝。兩種封裝的千片批購價均為每片 2.80 美元。工業級版本 LTC3600IDD 和 LTC3600IMSE 保證在 -40°C 至 125°C 的工作節溫范圍，千片批購價均為每片 3.22 美元。所有版本都有現貨供應。

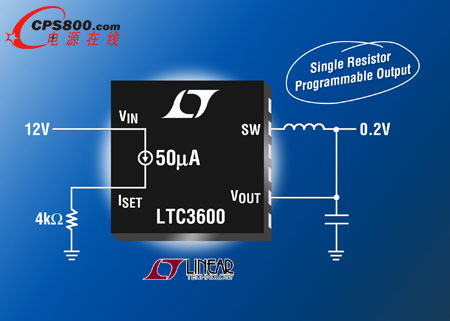

    照片說明：16V、1.5A 單片同步降壓型穩壓器提供低至 0V 的輸出

    性能概要：LTC3600

    · 可用單電阻器設置 VOUT

    · 在整個溫度范圍 ±1% ISET 準確度

    · 輸出調節和瞬態響應不受輸出電壓影響

    · 可非常容易地級聯多個器件，以用于較大電流的應用中

    · 高效率：高達 96%

    · 1.5A 輸出電流

    · 集成的 N 溝道功率 MOSFET (頂端 200mΩ，底端 100mΩ)

    · 可調頻率：200kHz 至 4MHz

    · 寬 VOUT 范圍：0V 至 VIN – 0.5V

    · VIN 范圍：4V 至 16V

    · 電流模式工作實現卓越的電壓和負載瞬態響應

    · 停機時的電源電流 <1μA

    · 采用耐熱增強型 12 引腳 3mm x 3mm DFN 和 MSOP 封裝<
