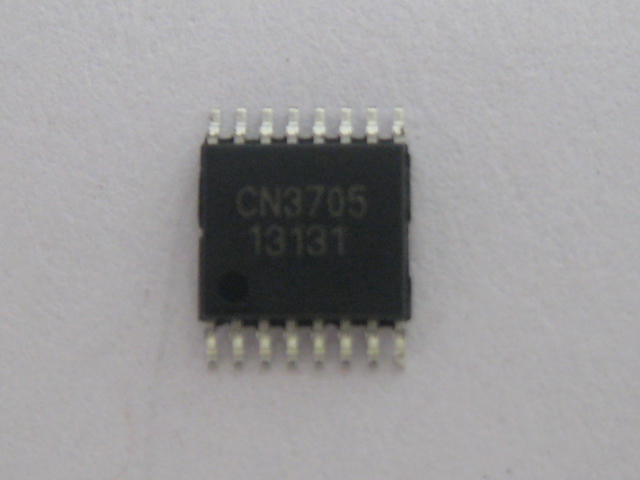

CN3705 是 PWM 降壓模式鋰電池或磷酸鐵鋰電池充電管理集成電路，獨立對單節或多節鋰電池或磷酸鐵鋰電池充電進行自動管理，具有封裝外形小，外圍元器件少和使用簡單等優點。   CN3705 具有恒流和恒壓充電模式，非常適合鋰電池或磷酸鐵鋰電池的充電。在恒壓充電模式，恒壓充電電壓由外部電阻分壓網絡設置；在恒流充電模式，充電電流通過一個外部電阻設置。 對于深度放電的電池，當電池電壓低于所設置的恒壓充電電壓的66.7%時，CN3705用所設置的恒流充電電流的15%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低到外部電阻所設置的值時，充電結束。在充電結束狀態，如果電池電壓下降到所設置的恒壓充電電壓的91.1%時，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3705自動進入低功耗的睡眠模式。 其它功能包括輸入低電壓鎖存，電池溫度監測，電池端過壓保護和充電狀態指示等。 CN3705 采用 16管腳TSSOP 封裝。
應用:
?  磷酸鐵鋰電池充電
?  筆記本電腦
?  備用電池應用
?  便攜式工業和醫療儀器
?  電動工具
?  獨立電池充電器

特點:
    寬輸入電壓范圍：7.5V 到28V
    對單節或多節鋰電池或磷酸鐵鋰電池進行完整的充電管理
    恒壓充電電壓由外部電阻分壓網絡設置
    充電電流達5A
    PWM開關頻率：300KHz
    恒流充電電流由外部電阻設置
?  對深度放電的電池進行涓流充電
?  充電結束電流可由外部電阻設置
?  電池溫度監測功能
?  自動再充電功能
?  充電狀態和充電結束狀態指示
?  軟啟動功能
?  電池端過壓保護
?  工作環境溫度： －40℃  到 ＋85℃
?  采用 16 管腳 TSSOP 封裝
?  產品無鉛，無鹵素元素， 滿足RoHS
