恒壓恒流直流電源概述

　　一個直流電源有兩種工作狀態，一種是恒壓電源狀態，按照恒壓電源的特征在工作；一種是恒流電源狀態，按照直流恒流電源的特征在工作。恒壓恒流電源指既有恒壓控制部件，又具有恒流控制部件的高壓恒流電源。
原理
　　我公司恒流恒壓開關電源內部有兩個控制單元，一個是穩壓電源控制單元，在負載發生變化的情況下，努力使輸出電壓保持穩定，前提是輸出電流必須小于預先設定的恒流電源值。實際上在恒壓狀態時，恒流控制單元處于休止狀態，它不干擾輸出電壓和輸出電流。 　　當由于負載電阻逐步減小，使得負載電流增加到預先設定的恒流值時，恒流控制單元開始工作，它的任務是在負載電阻繼續減小的情況下，努力使輸出電流按預定的恒流值保持不變，為此需要使輸出電壓隨著負載電阻的減小而隨之降低，在極端情況下，負載電阻阻值降為零（短路狀態），輸出電壓也隨之降到零，以保持輸出電流的恒定。這些都是恒流部件的功能，在恒流部件工作時，恒壓部件亦處于休止狀態，它不再干預輸出電壓的高低。

直流恒壓恒流開關電源指標參數：

輸入 電壓： AC/DC 110V 、 220V 、 380V ± 10% 、 50-60Hz 任選
可調輸出電壓： 連續可調 DC：0-15/0-30/0-60V/0-120V/150V/0-200v/0-250V/0-300V/0-500V/0-600v/0-1000v等可供選擇
固定輸出電壓： DC 5V 9V 12V 13.8V 15V 24V 36V 48V 72V 110V 220V 任選
輸出 電流： 連續可調（DC：0-1A/2A/3A/5A/10A/15A/20A/30A/50A--5000A 等）可供選擇
輸出 功率： 500-100KW
電源保護： 過壓和電流限流保護及短路保護
穩壓精度(%) 〈1%
穩流精度(%) 〈1%
過載能力(%) 110%
整機效率 ≥90%
功率因數 >0.95
冷卻方式 風冷

直流恒壓恒流電源部分規格(可調輸出）：

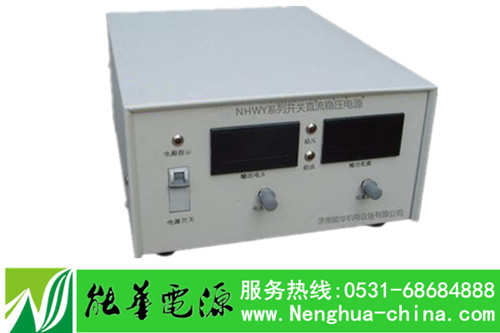

產品名稱：300V5A可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
穩壓值(0～300)V(或指定)
恒流值(0～5)A(或指定)輸出

產品名稱：150V10A可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
穩壓值(0～150)V(或指定)
恒流值(0～10)A(或指定)輸出

產品名稱：100V15A可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
穩壓值(0～100)V (或指定)
恒流值(0～15)A(或指定)輸出

產品名稱：60V25A可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
穩壓值(0～60)V (或指定)
恒流值(0～25)A(或指定)輸出

產品名稱：15V100A可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
穩壓值(0～15)V (或指定)
恒流值(0～100)A(或指定)輸出

產品名稱：30V50A可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
穩壓值(0～30)V (或指定)
恒流值(0～50)A(或指定)輸出

產品名稱：24V80A可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
穩壓值(0～24)V(或指定)
恒流值(0～80)A(或指定)輸出

產品名稱：3KW可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
0V～650V額定值連續可調節
輸出穩流值：0～100%連續可調節
最大電流400A

產品名稱：6KW可調穩壓恒流直流開關電源
產品信息：交、直流兼容輸入
0V～330V額定值連續可調節
輸出穩流值：0～100%連續可調節
最大電流300A

產品名稱：10KW可調穩壓恒流直流開關電源
產品信息：三相交流、直流輸入
0V～1000V額定值連續可調節
輸出穩流值：0～100%
連續可調節，最大電流400A

產品名稱：100KW可調穩壓恒流直流開關電源
產品信息：三相交流、直流輸入
0V～1000V額定值連續可調節
輸出穩流值：0～100%
連續可調節，最大電流2000A

注：可根據用戶要求定做非標規格電源(任何一檔電壓可以從0V起調)

直流穩壓電源部分規格(固定輸出）：

5V100A 12V60A 15V50A 24V30A 30V30A 48V20A 110V7A 220V3A 300V2.5A
5V150A 12V75A 15V60A 24V40A 30V40A 48V25A 110V7A 300V4A
5V200A 12V100A 13.8V100A 24V60A 48V30A 110V10A 220V5A
12V120A 15V100A 24V80A 48V30A 60V25A
12V150A 13.8V150A 24V100A 48V50A
15V150A 24V100A 30V100A 48V60A 110V30A 220V10A 300V10A
250V10A 250V20A
24V300A 30V250A 60V150A 110V80A 220V45A 300V32A 600V16A
650V50A 650V30A 650V30A 650V40A 300V100A
300V120A 300V80A 250V120A 24V1000A 48V600A 30V800A

注：可根據用戶要求定做非標規格電源(任何電壓電流輸出)
