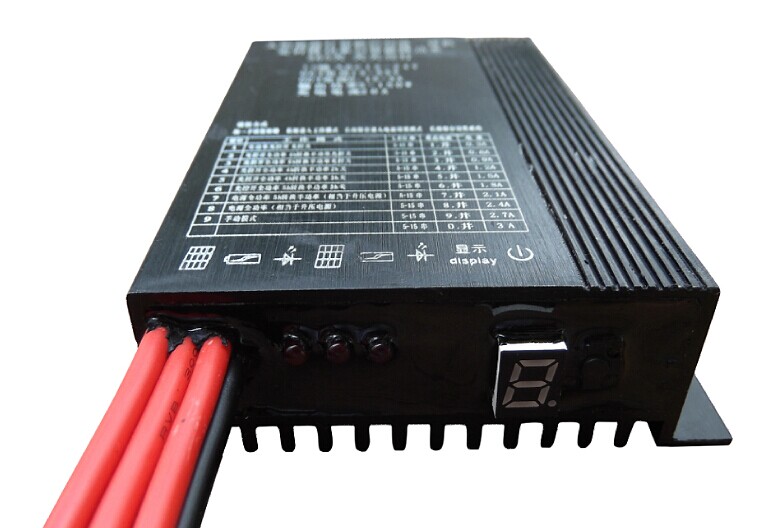

智能控制器驅動器使用說明書

一主要特點

1采用ARM微處理器和智能算法，實現了 高效 可靠 精準 的智能控制

2.全部采用工業級器件，能在寒冷、高溫、潮濕環境正常運行

3五種負載工作模式：純光控、光控+定時、電源加時控、電源。調試模式

4.輸出直接驅動LED，電壓智能控制，電流用戶選擇。智能半功率，方便不同燈具使用

5智能充電，電池1%——98%使用直充充電，98%——100%智能控制半充，增強電池壽命

6功能保存，每15天進行維護性復位，用戶設置控制參數，保存在芯片內部，掉電后不丟失

7充電雙MOS串聯式控制，使充電效率比二極管提高3%-8%，用電時間大大增加

8.系統指示太陽能電池、蓄電池和負載的狀態，讓用戶實時了解系統運行狀態，

9.具有過充、過放保護，短路，反接，及TVS防雷保護，提高系統的可靠性、耐用性。

10.使用了數碼顯示及設置，采用數字式電流調節，一鍵式即可完成所有設置，使用方便直觀。

按裝步驟 電池于控制器線，要短而粗  100CM 內 2.5平方 剝開5MM

    先將控制器連接蓄電池—設定工作模式—連接負載—連接太陽能電池板

設置方式

按一下設置按鍵—長按進入工作模式—長按保存進入電流設置模式—長按保存設置成功

工作狀態指示

1太陽能板指示：快閃快充，慢閃慢充

2蓄電池指示：常亮滿電，慢閃欠電，快閃缺電

3負載指示：常亮正常，慢閃負載故障

4數碼管顯示 正常數字為工作模式，數字帶點為電流模式

模式介紹

純光控：光強降至啟動點延時10分鐘確認啟動信號后，負載開始工作,有陽光時,光強升到啟動點，確認信號后關閉輸出負載

光控+時控：啟動過程與純光控相同，當負載工作到設定時間就關閉負載，

半功率模式  按工作模式時間。將輸出功率減半

手動模式：用于用戶測試輸出全功率和半功率，按一次全功率負載，再按輸出半功率，第三次按鍵關閉負載。

電源模式  相當于升壓電源

警告！打開負載前！請務必確認LED電流大小，設置參數錯誤造成損壞，本公司恕不負責

故障處理

   1蓄電池指示燈，不亮，蓄電池供電故障，請檢查蓄電池連接是否正確

   2負載指示 ，  燈閃，輸出短路或開路，檢查后長按3秒即可

   3太陽能 指示， 不亮，請檢查光電池電源兩端連線是否正確，接觸是否可靠

   4負載亮3-5秒停止工作  請檢查輸入功率是否充足

電器參數
