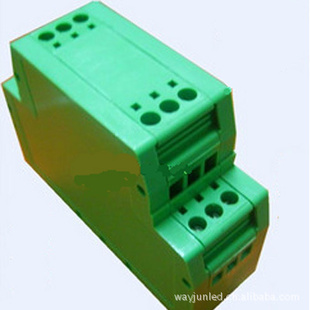

導軌式一進一出直流電壓信號隔離變送器

概述：



該產品采用先進的隔離技術，能夠?qū)χ绷麟妷盒盘栠M(jìn)行隔離檢/監測，產品體積小，功耗低，精度高。輸入，輸出和輔助電源之間可以承受2500VDC隔離耐壓，可以靈活應用。廣泛應用于電力，化工，石油，工業和自動控制等領域。





產品型號：DIN11 IAP V1-P3-V1

產品參數：輸入0-5V    輸出0-5V  輔助電源5V

安裝方式：導軌卡槽固定安裝方式

外型尺寸：80*25.0*70MM



主要特性

精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用

全量程范圍內極高的線性度（非線性度<0.2%）

產品全系列采用三隔離，信號輸入/信號輸出/輔助電源





通用參數

參數名稱	測試條件	最小	典型值	最大	單位
隔離耐壓	50Hz，1分鐘		2500		VDC
漏電流	1mA
耐沖擊電壓	3KVAC， 1.2/50us(峰值)
工作溫度		-25		+70	℃
工作濕度	無凝露	10		90	%
存儲溫度		-45		+80	℃
存儲濕度		10		95



輸入阻抗：≥300KΩ



電源損耗:<0.3W(電壓輸出)



輸入過載能力:2.0倍額定：連續

輸出過載能力：≥2KΩ

響應時間：≤1mS



注：電流輸出型如果要求負載電阻650Ω,請另做注明





DIN11系列產品外型尺寸及外接線路描述















注意事項

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。請勿涂改和撕下產品上的任何標貼。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
