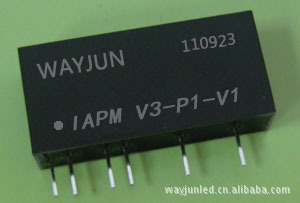

模擬信號隔離放大器0-75mV轉0-5V 24VDC
地區城市：廣東省 －深圳 更新時間：2012-5-31 17:38:46
聯 系 人： 陳杰 有效期限：2012-6-30 9:58:47
公司名稱：深圳市維君瑞科技有限公司
電子信箱：sales02@wayjun.cn 聯系電話：0755-83356002
型號說明：
|
型號 |
輸入 |
供電電源 |
輸出 |
封裝 |
|
IAPM V3-P1-V1 |
0-75mV |
24VDC |
0-5V |
SIP12 |
特點：
>>小體積、標準SIP12阻燃封裝
>>信號輸入/輸出/電源:3000VDC隔離
>>工業級寬溫度（-45—+85℃）
>>無需外接電位器等其它元件，免零點和增益調節
>>單電源供電
>>符合UL94V-0標準阻燃封裝
>>尺寸：32x14.2x8.9mm
>>在EMC（電磁干擾）比較特殊的使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電壓信號輸出時最小負載為2KΩ
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
產品通用參數：
|
Parameter |
Test Condition |
Mix |
Type |
Max |
Unit | ||
|
Isolated voltage 隔離電壓 |
AC,50Hz,1min |
3000 |
|
|
V(rms) | ||
|
G.Adj 增益 |
|
|
1 |
|
V/V | ||
|
G.Adj temperature drift 增益溫漂 |
|
|
25 |
|
ppm/℃ | ||
|
Non-linearity 非線性度 |
|
|
0.1 |
0.2 |
%FSR | ||
|
Input signal 輸入信號 |
Voltage 電壓 |
|
0 |
|
15 |
V | |
|
Current 電流 |
|
0 |
|
30 |
mA | ||
|
Input maladjusted voltage 輸入失調電壓 |
|
|
2 |
5 |
mV | ||
|
Input impedance 輸入阻抗 |
Voltage 電壓 |
|
|
1 |
|
M | |
|
Current 電流 |
|
|
|
50 |
Ω | ||
|
Output signal 輸出信號 |
Voltage 電壓 |
|
-10 |
|
10 |
V | |
|
Current 電流 |
|
-20 |
|
20 |
mA | ||
|
Load capability 負載能力 |
Voltage 電壓 |
Vout=10V |
|
2 |
|
kΩ | |
|
Current 電流 |
|
0 |
350 |
650 |
Ω | ||
|
Frequency response 頻響 |
-3DB
|
|
10 |
|
KHz | ||
|
Signal output ripple 輸出紋波 |
No-filter不濾波 |
|
10 |
20 |
mVRMS | ||
|
Signal voltage temperature drift 信號電壓溫漂 |
|
|
|
1 |
mV/℃ | ||
|
Assistant power 輔助電源 |
Voltage 電壓 |
用戶自定義 |
3.3 |
12 |
24 |
VDC | |
|
Power loss 功耗 |
|
|
0.5 |
1 |
W | ||
|
Operating temperature 工作溫度 |
|
-45 |
|
85 |
℃ | ||
|
Storage temperature 儲存溫度 |
|
-55 |
|
105 |
℃ | ||
外形尺寸和引腳描述：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信號輸入 Sin+ |
信號輸入 GND |
空腳 |
輔助電源 PW+ |
輔助電源 PW- |
空腳
|
空腳
|
信號輸出 Io+
|
空腳
|
空腳
|
信號輸出Io- |
空腳 |
型號說明：
|
型號 |
輸入 |
供電電源 |
輸出 |
封裝 |
|
IAPM V3-P1-V1 |
0-75mV |
24VDC |
0-5V |
SIP12 |
特點：
>>小體積、標準SIP12阻燃封裝
>>信號輸入/輸出/電源:3000VDC隔離
>>工業級寬溫度（-45—+85℃）
>>無需外接電位器等其它元件，免零點和增益調節
>>單電源供電
>>符合UL94V-0標準阻燃封裝
>>尺寸：32x14.2x8.9mm
>>在EMC（電磁干擾）比較特殊的使用場合應注意增加電磁干擾抑制電路或采取屏蔽措施
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電壓信號輸出時最小負載為2KΩ
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
產品通用參數：
|
Parameter |
Test Condition |
Mix |
Type |
Max |
Unit | ||
|
Isolated voltage 隔離電壓 |
AC,50Hz,1min |
3000 |
|
|
V(rms) | ||
|
G.Adj 增益 |
|
|
1 |
|
V/V | ||
|
G.Adj temperature drift 增益溫漂 |
|
|
25 |
|
ppm/℃ | ||
|
Non-linearity 非線性度 |
|
|
0.1 |
0.2 |
%FSR | ||
|
Input signal 輸入信號 |
Voltage 電壓 |
|
0 |
|
15 |
V | |
|
Current 電流 |
|
0 |
|
30 |
mA | ||
|
Input maladjusted voltage 輸入失調電壓 |
|
|
2 |
5 |
mV | ||
|
Input impedance 輸入阻抗 |
Voltage 電壓 |
|
|
1 |
|
M | |
|
Current 電流 |
|
|
|
50 |
Ω | ||
|
Output signal 輸出信號 |
Voltage 電壓 |
|
-10 |
|
10 |
V | |
|
Current 電流 |
|
-20 |
|
20 |
mA | ||
|
Load capability 負載能力 |
Voltage 電壓 |
Vout=10V |
|
2 |
|
kΩ | |
|
Current 電流 |
|
0 |
350 |
650 |
Ω | ||
|
Frequency response 頻響 |
-3DB
|
|
10 |
|
KHz | ||
|
Signal output ripple 輸出紋波 |
No-filter不濾波 |
|
10 |
20 |
mVRMS | ||
|
Signal voltage temperature drift 信號電壓溫漂 |
|
|
|
1 |
mV/℃ | ||
|
Assistant power 輔助電源 |
Voltage 電壓 |
用戶自定義 |
3.3 |
12 |
24 |
VDC | |
|
Power loss 功耗 |
|
|
0.5 |
1 |
W | ||
|
Operating temperature 工作溫度 |
|
-45 |
|
85 |
℃ | ||
|
Storage temperature 儲存溫度 |
|
-55 |
|
105 |
℃ | ||
外形尺寸和引腳描述：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
信號輸入 Sin+ |
信號輸入 GND |
空腳 |
輔助電源 PW+ |
輔助電源 PW- |
空腳
|
空腳
|
信號輸出 Io+
|
空腳
|
空腳
|
信號輸出Io- |
空腳 |
