1. 尺寸與連接
NMSG自動轉換開關(ATSE)，是集開關與邏輯控制于一體，無需外加控制器，真正實現機電一體化的PC級自動轉換開關，具有電壓檢測、頻率檢測、通訊接口、電氣、機械互鎖等功能，可實現自動、電動遠程、緊急手動控制。
操作是由邏輯控制板以各種邏輯命令來管理電機、變速箱的操作運行來實現， 電機帶動開關彈簧蓄能，瞬時釋放的加速機構，快速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉換，通過明顯可見狀態實現安全隔離，極大的提高了各項電器性能與機械性能。
NMSG開關整體設計為金屬外殼，小巧堅固。NMSG開關，控制部分為金屬外殼，開關部分采用玻璃纖維不飽和聚脂樹脂制造外殼，有較強的介電性能，防護能力和可靠的操作安全性。
開關適用于供電系統的主電源與備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。
開關造型美觀，新穎、簡潔、體積小、功能全，是同類產品的最佳選擇。
NMSG系列產品已通過電磁兼容性檢測。
2. 型號及含義

3. 選型舉例
NMSG-100/4•Ⅲ~400V In 50A
自動轉換開關，約定發熱電流100安培，交流額定電壓400伏，額定電流50安培，4極（3極+可通斷中性極），適用于市電一油機供電系統的自投自復。
4. 符合標準
NMSG系列自動轉換開關符合下列標隹：
國際標準：
•IEC60947-1(1998)《低壓開關設備和控制設備第一部分總則》
•IEC60947-3(1999)《低壓開關設備和控制設備、開關、隔離器、隔離開關及熔斷器組合電器》
•ICE60947-6(1999)《低壓開關設備和控制設備多功能開關自動轉換開關電器》
國家標準：
•GHB/T14048.1-2002《低壓開關設備和控制設備總則》
•GB14048.3-2002《低壓開關設備和控制設備、低壓開關、隔離器、隔離開關及熔斷器組合電器》
•GB14048.11-2002《低壓開關設備和控制設備多功能電器第一篇：自動轉換開關電器》
5. 主要技術性能參數
(1) NMSG-100~1600A系列自動轉換開關電氣性能與機械性能

6. 主要技術性能參數
(2)、NMSG-800~3200A基本型系列自動轉換開關電氣性能與機械性能

7. 性能及特點
▲采用雙列復合式觸頭、橫拉式機構、微電機預儲能及微電子控制技術，基本實現零飛弧(無滅弧罩)；
▲采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠；
▲采用過零位技術，緊急情況下可強制置零(同時切斷兩路電源)，滿足消防聯動需要；
▲執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無噪音、沖擊力小；
▲操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著。
▲執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；
▲具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；
▲安全性能好，自動化程度高，可靠性高，使用壽命8000次以上；
▲機電一體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，
▲抗干擾能力強，對外無干擾；
▲具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作(I-O-II)；
▲安裝方便，控制回路采用接插式端子連接；
▲四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。
8.產品用途
NMSG系列自動轉化開關主要用于交流50Hz，額定電壓380V，直流額定電壓220V，額定電流16至3200A的配電或電動機
網絡中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。同時可用于不頻繁接通與分?jǐn)嚯娐芳熬�路的隔離之用。
產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。
9.控制特性
▲開關具有三極四極(三極+可通斷中性極)產品。
▲分為16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A、200A、225A、250A、315A、350A、400A、450A、
500A、630 A、800A、1000A、1250A、1600A、2000A、2500A、3200A，27個電流等級。
▲基本型：主一備電源、自投自復。
I型：100A以下，市電一市電、自投自復、兩路電源三相缺相檢測；125A以上，市電一市電、主備或互備可選擇、自投、兩路電
源三相檢測。
▲Ⅱ型：市電一市電、主備或互備可選擇(即自投自復或自投不自復)，兩路電源三相缺相，過欠電壓檢測。
▲Ⅲ型：市電一油機，自投自復，兩路電源三相缺相，過欠電壓，油機頻率檢測。
10.基本型開關控制特性(一般選用此類型)
▲適用于兩路電源的主備系統，自投自復；
▲可外接進行功能擴展。
11.I型開關控制特性
▲100A以下：
A、適用于兩路市電的主備系統；
B、當主供電回路發生故障時(斷電或缺相)開關經延時(可設置1～16S)自動投入到備用供電回路。
C、當主回路恢復正常時，開關經延時(可設置1～250S)自動切回到主供電回路。
▲125A以上：
A、適用于兩路市電的主備系統或互為備用系統。
B、開關選擇為自投自復功能時(即主備型)，當主供電回路發生故障時(斷電、缺相)；開關經延時(可設置1～16s)自動投入到備用供電回路；當主回路恢復正常時；開關經延時(可設置1～120s)自動切回到主供電回路。
C、開關選擇為自投不自復功能時，(即互備型)，當I路電源電路發生故障時(斷電、缺相)；開關經延時(可設置1～16S)自動投入到II路電源電路；當I路電源電路恢復正常時，開關并不切回到I路。只有在Ⅱ路電源電路發生故障時；開關才經延時(可設置1～120S)自動切回路I路電源電路。
▲通過接插端子選擇優先電源電路。
12.Ⅱ型開關控制特性
▲適用于兩路市電的主備系統或互為備用系統。
▲開關選擇為自投自復功能時，當主供電回路發生故障時(缺相、過欠壓)；開關經延時(可設置1～16S)自動投入到備用供電回路；當主回路恢復正常時；開關經延時(可設置1-250S)自動切回到主供電回路。
▲開關選擇為自投不自復功能時，當I路電源電路發生故障時(缺相、過欠壓)；開關經延時(可設置1～16S)自動投入到Ⅱ路電源電路；當I路電源電路恢復正常時，開關并不切回到1路，只有在Ⅱ路電源電路發生故障時，開關才經延時(可設置1-250S)自動切回到I路電源電路。
▲通過接插端子選擇優先電源電路(125A以上)。
13.Ⅲ型開關控制特性
▲適用于市電為主供電、發電機組為備用供電的系統。
▲當市電發生故障時，開關控制器首先發出啟動油機信號，開關延時3S后，開關先投向“0”位，再經延時(暖機時間可調1～250S)自動投入到油機供電回路。
▲當市電恢復正常時，開關經延時(可設置1～250S)自動切回到市電供電，然后再延時(可設置1～250S)后，控制器發出關閉油機信號。
▲市電、油機具有三相缺相、三相過欠電壓檢測，油機頻率檢測等功能。
14.以上四種開關均具有
▲自動、遠控、手動控制功能
▲延時0.5s檢測信號，防止誤動作
▲自動狀態具有遠程控制“0”位
▲鑰匙開關選擇操作方式
▲可配RS～485通訊接口(選配件)，可根據用戶需要進行配置
15.使用環境
NMSG自動轉換開關在下列條件下能可靠工作：
▲海拔高度不超過2000米；
▲環境溫度不高于40℃，不低于-5℃，相對濕度不大于95％；
▲無爆炸危險介質環境；
▲無雨雪侵襲環境；
注：若預期適用于周圍空氣溫度高于+40℃或低于-5℃～-45℃的條件下，用戶應向制造廠說明。
16.市電、油機自動切換示意圖

17.NMSG-100A安裝尺寸及接線圖

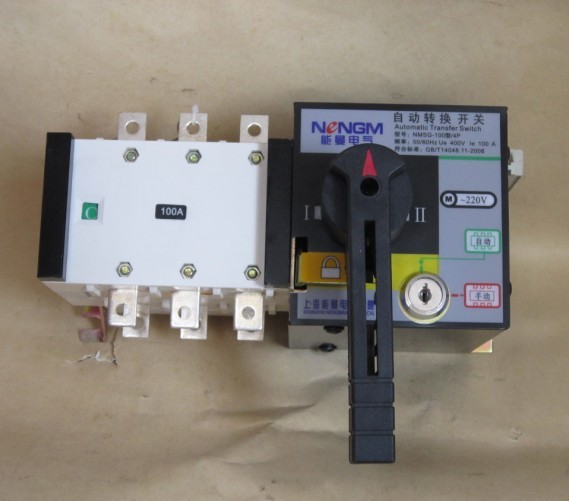

NMSG-100A自動轉換開關

▲ 外型安裝尺寸圖(20~100A)

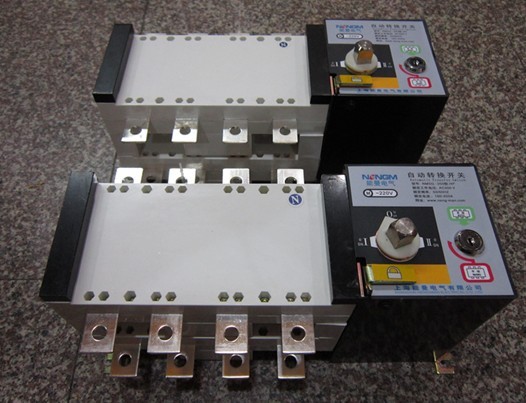

18.NMSG-160~1600A自動轉換開關安裝尺寸圖


19.NMSG-100~1600A自動轉換開關控制與操作
▲由邏輯控制板，以不同的邏輯程序來管理直接裝于開關內的電機、變速箱的運行操作來保證開關的位置。
▲電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置，在超出110℃溫度和過電流狀態時跳閘。在故障消失后自動投入工作，速齒輪采用直齒齒輪。

20.操作
▲鑰匙在自動控制狀態NMSG隔離雙電源自動自復。一旦手柄緊急操作，NMSG隔
離雙電源將延時60S后自動返回。
▲通過接插端子102、103優選開關。202、204遠程強行歸“0”位。
▲鑰匙在手動位置，通過查端子202~205遠程電動控制。
▲緊急手動操作：用緊急操作手柄，每一位置90°轉角。
▲用1至3把鎖鎖住：保持位置狀態，防止緊急手柄套上。

21.NMSG-100~1600A接插端子圖
▲基本型接插端子圖

22.(基本型)自動+手動(遠程)接線方式(兩路市電)

注：SA為自動/手動功能選擇開關
SB1、為常用電源手動投入按鈕(無源觸頭)
SB2、為備用電源手動投入按鈕(無源觸頭)
SB、強制置“O”按鈕(無源觸頭)(自鎖)
