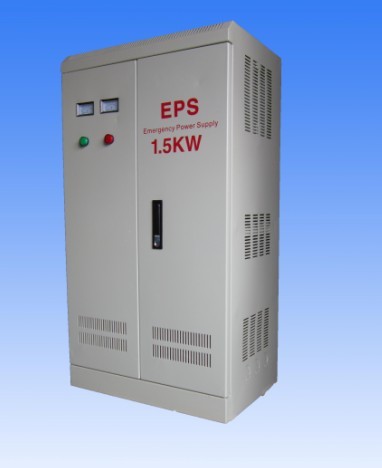

1. NMD系列 (單相照明型)產品概述
上海能曼電氣有限公司專業生產:EPS消防應急電源，EPS機芯板/EPS機芯盒，EPS變壓器，是國內EPS應急電源配件全面自主開發的企業之一，并且給國內許多EPS電源廠家提供EPS核心技術和相應EPS配件，在EPS電源技術方面、品質方面是國內EPS電源廠家的領先者！
本產品適用于消防應急照明時，屬消防產品，符合國家公安部消防局頒發的有關規定。產品用途：適用于建筑物發生火情或其在緊急情況下為應急照明等各種燈具（含金屬鹵素?zé)簟⑩c燈）提供集中供電的應急電源裝置。
安裝形式：落地式、掛式、嵌式三種。
備用時間：90分鐘，國標型（可按設計要求配置備用時間，如：30、60、90、120分鐘等）
規格范圍：0.5KW-10KW 單相輸入(220V，交流)有:(標準型)掛式：NMD-0.5KW、1KW、1.5KW、2KW嵌式：NMD-0.5KW、1KW、1.5KW、2KW
落地式：NMD-1KW、1.5KW、2KW、3KW、4KW、5KW、6KW、7KW、8KW、KW、10KW
三相輸入：(380V，交流)有：
(標準型)落地式：NMD-0.5KW、1KW、1.5KW、2KW、3KW、4KW、5KW、6KW、7KW、8KW、9KW、10KW。
注：最新國家標準GB16806-2006標準規定為備用時間90分鐘。
2. NMD系列 (單相照明型)技術參數

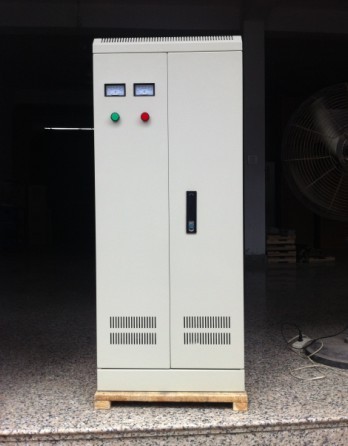

3. NMS系列(三相動力混合型)產品概述
NMS系列三相FEPS是與德國專家技術合作，采用國際著名廠家生產的整體式模塊化逆變器，應用最新的IGBT逆變技術，采取DSP控制、數字化電路、高集成度電子元件，研制出的高科技環保型專利立品。該系列FEPS為一級負荷和特別重要負荷用電設備及消防設施、消防應急照明等提供第二或第三電源。
產品用途：為消防設施或一級負荷特別重要負荷或消防應急照明負荷或其它負荷等各種380V/220V用電電器在與設備提供應急供電。
安裝形式：落地式(標準配電柜)
備用時間：90分鐘，國標型(可按設計要求配置備用時間，如：30、60、90、120分鐘等)
適用負載：各種380V、220V交流用電電器和設備。
規格范圍：2.2KW~200KW
具體規格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、
180、200KW等。

4. NMS系列(三相動力混合型)技術參數

注：1）輸出回路可按設計要求做在機柜中；
2）具體規格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、180KW等。
5.NMS-P系列(三相、可變頻/動力型)產品概述
產品用途：僅為只有一路電源的消防設施或一級負荷中的電動機提供一種可變頻的三相應急電源系統，以解決電動機的應急供電及其啟動過程中對供電設備的沖擊。如：水泵、風機的電動機或其它設備的電動機。
安裝形式：落地式(標準配電柜)
備用時間：90分鐘，國標型(可按設計要求配置備用時間，如：30、60、90、120分鐘等)
規格范圍：2.2KW~200KW
具體規格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、 180KW/200K等。
注：如需更大功率配置，可來電詳細咨詢。



注：1）具體規格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、130、150、180KW等。

6.型號說明

說明：安裝形式、輸入相數路數、備用時間、消防聯動、輸出回路數均在訂貨時說明。
注：上述輸出容量（KW）是指功率因數在1時的輸出功率。
7.產品特點
1）采用最新IGBT逆變技術：
2）采用集中供電模式，無需特殊燈具：
3）應急供電時，正弦波交流電輸出，穩壓、穩頻、無噪音、無公害；
4）可消防聯動，可與計算機監控，可由消防中心控制。
5）隔離變壓器輸出。
6）LCD液晶顯示。
8.產品優點
1）設計簡單，施工方便；
2）綜合造價低，節省投資；
3）壽命長，主機壽命20年以上；
4）免維護電池，可循環使用300-500次：
5）管理簡單自動瞬間切換，或無人值守：
6）保持照明度穩定，工作可靠，維護簡便；
9.選擇FEPS容量計算方法
1）NMD或NMS系列用于帶應急照明負載時：
①當負載為電子鎮流器日光燈，F(xiàn)EPS容量=電子鎮流器日光燈功率和×1.1倍；
②當負載為電子鎮流器日光燈，F(xiàn)EPS容量=電子鎮流器日光燈功率和×1.5倍；
⑧當負載為金屬鹵化物燈或金屬鈉燈，F(xiàn)EPS容量=金屬鹵化物燈或金屬鈉燈功率總和×1.6倍；
注：NMS系列應急電源中每一相的輸出功率僅為FEPS標稱容量的1/3，不可偏相太多。


2）當用NMS系列FEPS帶混合負載時
①當FEPS帶多臺電動機且都同樣啟動時，則FEPS的容量應遵循如下原則：
FEPS容量=帶變頻啟動電動機功率之和+帶軟啟動電動機功率之和×2.5倍+帶星三角啟動電動機之和×3倍
+直接啟動電動之和×5倍。
②當FEPS帶多臺電動機且都分別單臺啟動時(不是同時啟動)，則FEPS的容量應遵循如下原則：FEPS容量=
各個電動機功率之和，但必須滿足以下條件：
●上述電動機中直接啟動的最大的單臺電機功率是FEPS容量的1/7；
●星三角啟動的最大的單臺電動機功率是FEPS容量的1/4；
●軟啟動的最大的單臺電動機功率是FEPS容量的1/3；
●變頻啟動的最大的單臺電動機功率不大于FEPS容量；
●如果不滿足上述條件，則應按上述條件中的最大數調整的FEPS的容量，電動機啟動順序應為直接啟動的
在先，其次是星三角的啟動，然后軟啟動的再啟動，最后是變頻啟動的再啟動。
③當用NMS系列FEPS帶混合負載時，F(xiàn)EPS的容量應遵循如下原則：
●FEPS容量=所有負載總功率之和，但必須滿足以下條件，若不滿足，則按其中最大的容量來確定FEPS容量。
●負載中直接同時啟動的電動機功率之和是FEPS容量的1/7；
●負載中星三角同時啟動的電動機功率之和是FEPS容量的1/4；
●負載中有變頻器啟動同時啟動的電動機功率之和不大于FEPS容量；
●同時啟動的電動機當量功率之和不大于FEPS容量；
◆電動功當量功率=直接且同時啟動電動機總功率之和×5倍+星三角且同時啟動電動機總功率之和×3倍+
軟啟動且同時啟動電動功率之和×2.5倍+變頻且同時啟動電動機功率之和。
◆若電動機前后啟動時間之差大于1分鐘均不視為同時啟動。
◆同時啟動的所有負載(含非電動負載)的當量功率之和大于FEPS容量。
◆同時啟動的所有負載的當量功率之和=同時啟動的非電動機負載總功率×功率因數+電動機當量功率。
3）NMS-P系列帶負載時
FEPS容量=所帶電動功率容量。
以上所講FEPS容量均指FEPS的標稱額定容量(kVA)。

10.NMD系列單相FEPS產品原理圖

1）單電源單輸入原理圖
說明：當有市電時，市電通過KM1輸出，同時充電器對免維護蓄電池充電。當控制器檢測到市電停電或者市電電壓過低時，逆變器工作使KM1切換至應急輸出狀態向負載提供電能。

2）單電源雙輸入原理圖
說明：一路市電雙線輸入中，負載平時由外部開關K控制，可開可關。但當FEPS檢測到市電停電或電壓過低時，無論開關K在何位置，均能實現應急供電。

3）雙電源原理圖
說明：在正常情況下，市電通過KM2、KM1輸出，同時充電器對免維護蓄電池充電。當市電停電，備用電投入通過KM3、KM1輸出，只有當常用和備用電同時停電時，通過控制器控制逆變器工作使KMl切換至應急輸出狀態，向負載提供電能。但當備用電投入的時間大于本FEPS切換時，本FEPS先投入，待備用電來時，再切換退出。此種方式的互投裝置在本FEPS中。

11.NMD系列單相FEPS產品接線圖

1） 單相單輸入單相多回路輸出接線圖
接線方式：?jiǎn)温烦掷m(xù)型，編號為：NMD-01A說明：
a)當有市電時，由市電給負載供電，停電時由FEPS給負載供電。
b)K為斷路器，不屬本公司提供。
c)Z為轉換開關。

2） 單相雙輸入單相多回路輸出接線圖
接線方式：?jiǎn)温房煽匦停�編�?hào)為：
NMD-01B說明：
a) 通過斷路器K可控制照明燈具平時工作狀態。
b) 當H無電時z轉換為應急電源供電，實現應急照明。
c) K為斷路器，不屬本公司提供。
d) Z為轉換開關。

3） 單相三輸入單相三輸出接線圖
接線方式：多路可控型，
編號為：NMD-02B說明：
a) 通過斷路器K可控制多個回路應急燈平時工作狀態。
b) 應急燈平時工作狀態。電，實現應急照明。
c) K為斷路器，不屬本公司提供。
d) Z為轉換開關。

4） 三相輸入三相輸出，應急時單相三路
輸出接線圖
接線方式：三相可控型，編號為：
NMD-03B說明：
a) 斷路器K可控制多個回路正常照明工作狀態。
b) 當H無電時Z轉換為應急電源供電，實現應急照明。
c) K為斷路器，不屬本公司提供。
d) Z為轉換開關。


5） 單相雙輸入單相輸出供多層接線圖
接線方式：樓層可控型，編號為：
NMD-04B說明：
a) 斷路器K可控制每層回路照明燈平時工作狀態。
b) 當H無電時Z轉換為應急電源供電，實現應急照明。
c) K為斷路器，不屬本公司提供。
d) Z為轉換開關，設在FEPS產品內，L、N同時轉換。
e) KM1為轉換交流接觸器，設在本層照明配電箱內。

12.NMS-P系列單相FEPS產品原理圖
1）單逆變單臺負載原理及接線圖

說明：
當三相輸入電正常時經整流給逆變器提供直流電，同時充電器對電池組充電；如果當三相輸入電停電或者低于380V-15%進，KM1及合由電池組組逆變器提供直流電。當需要電機負載工作時，給予啟動信號(如動行信號、遠程控制、消防聯動信號)，逆變器立即輸出。從0Hz-50Hz變頻電能給電動機進行變頻啟動，當其頻率達到50Hz后保持正常運行。手動/自動選擇轉換開關，在自動位置可進行遠程控制和消防聯系動(DC24)操作，在手動位置可進行本機操作，此時遠程控制和消防聯動不能進行操作，運行信號和手動或者自動位置消防中心可臨界監控。
2）單逆變單臺負載一用一備原理圖及接線圖

說明：
對于單逆變單臺負載一用一備原理圖及接線圖同1圖，單逆變單臺負載原理圖及接線圖基本一致，只是多了一個主備轉換控制，通過KM1或KM2直流接觸器自動實現一用
一備即可。
注：應用NMS-P FEPS時，一用一備控制箱在本FEPS內，不需要外接控制箱。
3）雙逆變單臺負載一用一備原理圖及接線圖

說明：
當消防設施要求一用一備時，也可采用雙逆變器形式，F(xiàn)EPS在1圖的基礎上增設一個逆變器和一個主備轉找開關，亦可實現雙保險的一用一備功能，基它原理說明同2圖一用一備接線圖一致。
注：應用NMS-P系列FEPS時，一用一備控制箱在本FEPS內，不需要外接按制箱。

13.NMD單相/NMS三相應急電源技術參數表

注：此標準應急時間為90分鐘，具體尺寸按照柜體內所含元器件為準，其他應急時間柜體尺寸，歡迎致電本公司查詢！
