賽米控（西門康）SEMIKRON 可控硅 IGBT 系列產品，本公司可直接向德國訂貨，貨源穩 交期快 量大更優惠！保證每顆型號都為原裝正品新件。歡迎新老客戶咨詢！
所報價格均含稅含運費價格！如果不明白歡迎來電咨詢，謝謝！
原裝正品、長期現貨、三包承若

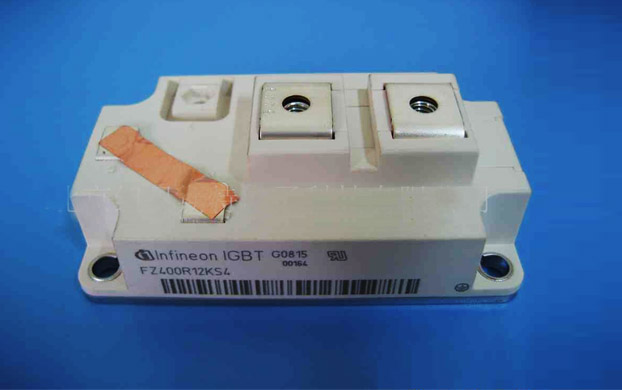

IGBT
IGBT(Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大;MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
IGBT模塊的選擇
　　IGBT模塊的電壓規格與所使用裝置的輸入電源即試電電源電壓緊密相關。其相互關系見下表。使用中當IGBT模塊集電極電流增大時，所產生的額定損耗亦變大。同時，開關損耗增大，使原件發熱加劇，因此，選用IGBT模塊時額定電流應大于負載電流。特別是用作高頻開關時，由于開關損耗增大，發熱加劇，選用時應該降等使用。
使用中的注意事項
　　由于IGBT模塊為MOSFET結構，IGBT的柵極通過一層氧化膜與發射極實現電隔離。由于此氧化膜很薄，其擊穿電壓一般達到20～30V。因此因靜電而導致柵極擊穿是IGBT失效的常見原因之一。因此使用中要注意以下幾點： 　　在使用模塊時，盡量不要用手觸摸驅動端子部分，當必須要觸摸模塊端子時，要先將人體或衣服上的靜電用大電阻接地進行放電后，再觸摸； 在用導電材料連接模塊驅動端子時，在配線未接好之前請先不要接上模塊； 盡量在底板良好接地的情況下操作。 在應用中有時雖然保證了柵極驅動電壓沒有超過柵極最大額定電壓，但柵極連線的寄生電感和柵極與集電極間的電容耦合，也會產生使氧化層損壞的振蕩電壓。為此，通常采用雙絞線來傳送驅動信號，以減少寄生電感。在柵極連線中串聯小電阻也可以抑制振蕩電壓。 　　此外，在柵極—發射極間開路時，若在集電極與發射極間加上電壓，則隨著集電極電位的變化，由于集電極有漏電流流過，柵極電位升高，集電極則有電流流過。這時，如果集電極與發射極間存在高電壓，則有可能使IGBT發熱及至損壞。 　　在使用IGBT的場合，當柵極回路不正常或柵極回路損壞時(柵極處于開路狀態)，若在主回路上加上電壓，則IGBT就會損壞，為防止此類故障，應在柵極與發射極之間串接一只10KΩ左右的電阻。 　　在安裝或更換IGBT模塊時，應十分重視IGBT模塊與散熱片的接觸面狀態和擰緊程度。為了減少接觸熱阻，最好在散熱器與IGBT模塊間涂抹導熱硅脂。一般散熱片底部安裝有散熱風扇，當散熱風扇損壞中散熱片散熱不良時將導致IGBT模塊發熱，而發生故障。因此對散熱風扇應定期進行檢查，一般在散熱片上靠近IGBT模塊的地方安裝有溫度感應器，當溫度過高時將報警或停止IGBT模塊工作。
保管時的注意事項
　　一般保存IGBT模塊的場所，應保持常溫常濕狀態，不應偏離太大。常溫的規定為5～35℃ ，常濕的規定在45～75%左右。在冬天特別干燥的地區，需用加濕機加濕; 盡量遠離有腐蝕性氣體或灰塵較多的場合； 在溫度發生急劇變化的場所IGBT模塊表面可能有結露水的現象，因此IGBT模塊應放在溫度變化較小的地方； 保管時，須注意不要在IGBT模塊上堆放重物； 裝IGBT模塊的容器，應選用不帶靜電的容器。 　　IGBT模塊由于具有多種優良的特性，使它得到了快速的發展和普及，已應用到電力電子的各方各面。因此熟悉IGBT模塊性能，了解選擇及使用時的注意事項對實際中的應用是十分必要的。
