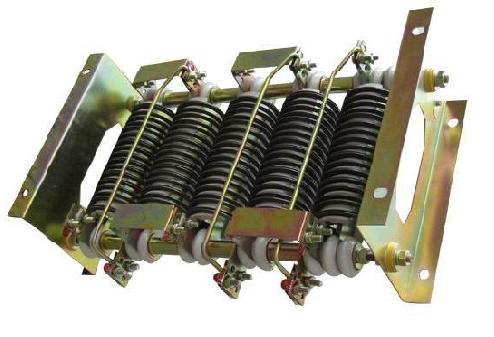

ZX10(ZX15)電阻器



內容介紹：ZX10(ZX15)電阻器額定功率為4.6KW,適用于交流電壓不超過1140V，直流電壓不超過1500V的電力設備電路。主要用于電梯、起重機、港機、軋機、卷?yè)P(yáng)機、發電機、變頻器等的起動、制動、調速和負載等，稱之為起動電阻箱,制動電阻箱,負載電阻箱,變頻電阻箱。ZX10-5/0.1Ω-215A,ZX10-7/0.14Ω-181A,ZX10-10/0.2Ω-152A,ZX10-14/0.28Ω-128A,ZX10-20/0.4Ω-107A,ZX10-28/0.56Ω-91A,ZX10-40/0.8Ω-76A,ZX10-55/1.1Ω-64A,ZX10-80/1.6Ω-54A,ZX10-110/2.1Ω-46A,ZX10-75/3Ω-39A,ZX10-105/4.2Ω-33A,ZX10-140/5.6Ω-29A,ZX10-200/8Ω-24A,ZX10-280/11Ω-20A



特點及用途
○由鐵鉻鋁合金帶繞制成螺旋形的ZD電阻器組合而成，長壽命設計
○使用溫度范圍：-55℃~+315℃
○額定功率：4.6KW
○阻值允許偏差：±10%
○適用于交流電壓不超過1140V，直流電壓不超過1500V的電力設備電路。主要用于電梯、起重機、港機、軋機、卷?yè)P(yáng)機、發電機、變頻器等的起動、制動、調速和負載等。

接線原理圖


主要性能指標

型號	電阻阻值(Ω)								額定電流 (A)	發熱 時間 常數(S)	組成電阻(Ω)			相當于ZX15 電阻器 型號
	總阻值	各級阻值(Ω)
		1	2	3	4	5	6	7			型號	阻值(Ω)	數量
ZX10-5	0.10	0.02	0.02	0.02	0.02	0.02			215	186	ZD2-0.08	0.08	5	ZX15-5
ZX10-7	0.14	0.028	0.028	0.028	0.028	0.028			181	354	ZD2-0.112	0.112		ZX15-7
ZX10-10	0.20	0.04	0.04	0.04	0.04	0.04			152	252	ZD2-0.16	0.16		ZX15-10
ZX10-14	0.28	0.056	0.056	0.056	0.056	0.056			128	144	ZD2-0.22	0.22		ZX15-14
ZX10-20	0.40	0.08	0.08	0.08	0.08	0.08			107	186	ZD2-0.08	0.08		ZX15-20
ZX10-28	0.56	0.112	0.112	0.112	0.112	0.112			91	354	ZD2-0.112	0.112		ZX15-28
ZX10-40	0.8	0.16	0.16	0.16	0.16	0.16			76	252	ZD2-0.16	0.16		ZX15-40
ZX10-55	1.1	0.22	0.22	0.22	0.22	0.22			64	144	ZD2-0.22	0.22		ZX15-55
ZX10-80	1.6	0.32	0.32	0.32	0.32	0.32			54	225	ZD2-0.32	0.32		ZX15-80
ZX10-110	2.1	0.42	0.42	0.42	0.42	0.42			46	255	ZD2-0.44	0.44		ZX15-110
ZX10-75	3.0	0.45	0.45	0.45	0.45	0.45	0.45	0.30	39	192	ZD2-0.60	0.60		ZX15-75
ZX10-105	4.2	0.63	0.63	0.63	0.63	0.63	0.63	0.42	33	78	ZD2-0.84	0.84		ZX15-105
ZX10-140	5.6	0.84	0.84	0.84	0.84	0.84	0.84	0.56	29	50	ZD2-1.12	1.12		ZX15-140
ZX10-200	8.0	1.20	1.20	1.20	1.20	1.20	1.20	0.80	24	45	ZD2-1.60	1.60		ZX15-200
ZX10-280	11.0	1.65	1.65	1.65	1.65	1.65	1.65	1.10	20	90	ZD2-2.20	2.20		ZX15-280
