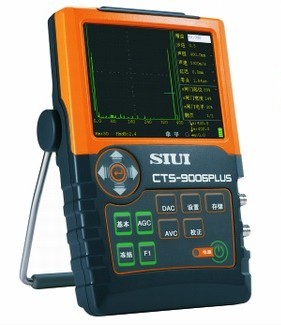

CTS-9006PLUS超聲探傷儀
輕便、易用、可靠　　——SIUI新一代大功率探傷儀
方波大功率發射  穿透力強
寬頻帶高分辨率  檢出率高
性能強勁：高壓方波發射、穿透力強，滿足大型鑄、鍛件探傷的需求
小巧輕便：整機（含電池）重量約1.25Kg，高空、野外作業輕松自如
操作簡易：按鍵少，定義明確，實現單手握持操作
防塵防水：按IP65防護標準設計，適應復雜的工業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時


發射脈沖電壓50～500V可調，發射脈沖為尖脈沖或方波，方波寬度51～850ns可調
工作頻率范圍0.5 ~ 20 MHz，靈敏度余量≥70 dB，分別突顯寬頻帶和高靈敏度的優點
20 ~ 2000Hz的脈沖重復頻率，步進20Hz，避免探傷過程中出現混響信號
最高采樣速率240MHz，測量分辨率0.1mm
自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷最高波，探傷更高效
AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
多種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
數據編輯和管理探傷回波、曲線、參數等，或由USB接口經U盤將數據導入計算機，實現探傷報告的編輯和數據的管理

DAC 曲線DAC 曲線功能令缺陷評價更加輕松、方便。

AVG 曲線通過取已知大平底或平底孔回波為參考，自動生成AVG曲線。

大鍛件探傷大探測范圍，高靈敏度余量，滿足大鍛件或粗晶體材料的檢測。（圖示為400mmΦ2平底孔鍛件試塊的回波）

焊縫檢測模擬圖直接指出缺陷所在區域，位置一目了然（圖示為厚度10mm平板焊縫缺陷位置）
項 目 單 位 技 術 數 據
衰減器誤差 dB 每12dB ± 1dB
垂直線性誤差 % ≤3
水平線性誤差 % ≤0.5
動態范圍 dB ≥30
CTS-9006PLUS靈敏度余量 dB ≥70（2.5Z20N探頭）
遠區分辨力 dB ≥26
電噪聲電平 % ≤10（1 ~ 4MHz）
等效輸入噪聲 V/√Hz ＜80×10-9
工作頻率范圍 MHz 0.5 ~ 20，11檔可調
脈沖重復頻率 Hz 20 ~ 2000，步進20Hz
脈沖電壓 V 50～500可調
脈沖寬度 ns 尖脈沖或方波，方波寬度51～850ns可調
CTS-9006PLUS薄板分辨力 mm ≤3（5C10N探頭）
CTS-9006PLUS探測范圍 mm 0 ~ 13000（鋼縱波）
CTS-9006PLUS脈沖移位 mm -10 ~ 1000（鋼縱波）
探頭零點 μs 0 ~ 200
材料聲速 m/s 300 ~ 15000
CTS-9006PLUS阻尼 Ω 25、75 、200、1000四檔可調
抑制 % 0 ~ 80
檢波方式   負向檢波/正向檢波/雙向檢波/濾波
增益調節 dB 0 ~ 110：分0.5/2/6/12步進調節
DAC功能   用于制作、設置和應用DAC曲線
AVG功能   用于制作、設置和應用AVG曲線
截圖功能   將儀器屏幕存為圖片并輸出到U盤中
轉存功能   通過USB接口把儀器內部數據集轉存到U盤中
閘門   閘門方式：off/進波/失波/測量
存儲   500組數據集，包括儀器設置、探傷狀態和回波圖形等
支持從U盤導入探傷數據
自動增益功能   使閘門內回波幅度自動調節到指定幅度
幅度設置：40%/50%/60%/70%/80%/90%/100%
峰值記憶功能   顯示波形包絡
峰值回波功能   記錄包含最高回波的回波波形
凍結功能   凍結屏幕波形
自動校正功能   用于校正材料聲速與探頭零點，校正模式：聲速+零點/聲速/零點
角度測量功能   用于測量探頭角度
網絡投影功能（選）   通過網絡在PC軟件上顯示與儀器一致的畫面
自動凍結（選）   A/B閘門內信號超過閘門電平后自動凍結
頻譜顯示（選）   顯示A閘門起始位置以后50mm內的信號頻譜，快捷掌握探頭的波形、頻譜和中心頻率
TCG（選）   由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，使不同聲程而大小相同的人工反射體的回波幅度一致
網絡通信（選）   通過網絡與儀器實現雙向通信
SY/T 4109標準（選）   符合“SY/T 4109石油天然氣鋼質管道無損檢測”的 DAC曲線標準
語言   中/英/日/西班牙/法/德/俄
顯示屏   高亮度5.7″彩色TFT液晶顯示屏，640× 480像素
工作時間 h ≥7
工作電壓 V 9 ~ 12（外部直流電源），6.4 ~ 8.4（電池）
工作溫度 ℃ -10 ~ 40
重量 Kg 約1.25（含電池）
尺寸 mm 152 × 240 × 52（寬×高×深）
