智能消防自動巡檢設備介紹
消防設備自動巡檢意義
隨著科技的發展,消防給水設備在供水能力、設備性能和自動化程度等方面都有了長足的發展,但消防給水設備的故障“自診斷”功能一直未能很好的解決。發生火災后消防給水設備不能正常運轉的火災案例屢見不鮮,各地消防部門在日常的防火檢查中發現由于水泵銹蝕卡死、控制系統失靈等問題,導致消防給水設備形同虛設的情況也比比皆是。
消防給水設備是各種水滅火系統的重要組成部分,其基本性能的優劣、日常維護管理是否完善直接關系著人民生命財產的安全。其基本性能與日常維護管理存在緊密的關系,因為日常的維護管理是消防給水設備維持基本性能的保證,所以在消防給水設備的設計中也應該考慮到方便日常維護管理。隨著科技的發展,各種非消防設備的“自診斷”和“免維護”的功能不斷的完善,反而關鍵時候具備救命功能的消防設備卻停止不前,這一現象給消防設備生產企業提出了一個新的課題。消防設施與非消防設施比較,不同之處在于前者平時不用,火災事故時必須可靠的運行。雖然消防給水設備做到“免維護”比較困難,但做到“自診斷”從技術上是可以實現的。
消防巡檢設備執行的中華人民共和國國家標準
1、GA30.2中華人民共和國公共安全行業標準—《固定消防給水設備的性能要求和實驗方法》第2部分:消防自動恒壓給水設備
2、GB16806-2006中華人民共和國國家標準—《消防聯動控制系統》
3、GB50045-95中華人民共和國國家標準—《高層民用建筑設計防火規范》
4、GB50016-2006中華人民共和國國家標準—《建筑設計防火規范》
5、GB50084-2001中華人民共和國國家標準—《自動噴水滅火系統設計規范》
6、JGJ16-2008中華人民共和國國家標準—《民用建筑電氣設計規范》
7、GB50254～GB50259中華人民共和國國家標準—《電氣裝置安裝工程施工及驗收規范》
關于智能消防自動巡檢設備的設計說明
1)一般情況下巡檢設備的外形尺寸和各消防設備控制柜尺寸相同。當被巡檢設備的最大功率小于37千瓦(含37千瓦)時,考慮現場環境的因素,可以將巡檢單元和消防雙電源并入一面柜中。
2)消防模塊
考慮巡檢方案時,為了能方便的將現場的技術參數準確的傳遞到消防中控室,消防設計時在消防巡檢柜內設置一消防模塊,完成消防數據的上傳。
3)根據負載的啟動方式選用,標配A型主要針對直啟、軟啟和變頻啟動方式,選配為B型,主要針對負載為星三角、自耦啟動的啟動方式。
智能消防巡檢設備由以下四個單元組成

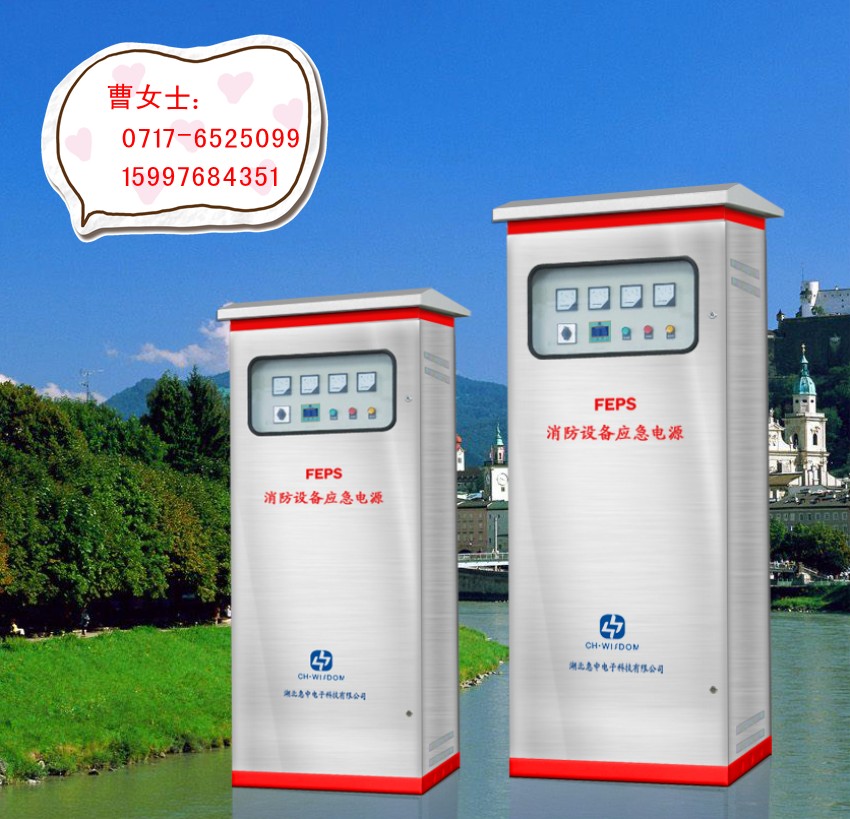

1、消防電源柜
本設備具有雙路電源供電,當主電源停電時備用電源自動投入,保證消防水泵正常供電,同時還具有:
1）相序自動檢測功能:當兩路電源相序不一致時,能夠顯示發生相序錯誤的部位并報警;
2)保護功能:具有過電壓(115%)、欠電壓(85%)、短路、缺相保護及浪涌過電壓吸收等功能,本部分記錄可隨時查詢;
3)定期自動互投功能:周期為15天,切換記錄能在巡檢界面上方便查詢(由巡檢控制器發出指令);
4)電源狀態顯示功能:電源運行的狀況在巡檢界面上能集中顯示(包括電流、電壓)；
2、消防水泵啟動控制柜
1)多種啟動功能:具有中控室遠程啟停消防泵和消火栓按鈕啟泵以及消防水管網壓力(或水流指示器)啟泵等多種啟泵方式,并具有故障互投功能及報警功能;
2)啟動記錄功能:水泵運行記錄:每臺水泵的運行時間可查詢(運行是在自動狀態下還是在手動狀態下啟動的,是消火栓啟動還是壓力低點啟動或者中控室啟動等具有相應記錄);
3)故障記錄功能:故障類別、發生時間;
3、消防自動巡檢控制柜
本設備具有以下功能:
能對消防設備定期巡檢,防止水泵銹死和控制柜故障可實現:
1)手動及自動巡檢;
2)在無火警時對消防水泵進行定期自動檢測;
3) 水泵出水能力測定,實時采集單臺設備的運行參數(流量、揚程);
4)對水泵運行及故障進行及時記錄和報警提示,使消防給水設備始終處于完好備用狀態;
4、上位機
上位機具有以下功能:
1)具有無線信息及數據傳輸功能;
2)能遠程監視以上四臺設備的運行及故障狀態;
3)在本設備上能夠任意啟停現場設備的運行及巡檢;
4)顯示各水泵運行性能曲線(型譜圖),并進行數據分析,出現偏差進行打印并報警。
消防給水系統主要存在的問題
1、消防供水設備的供電電源長時間中斷,使水泵根本無法運轉;
2、消防水泵嚴重銹蝕卡死,不能正常運轉；
3、消防給水系統的常開閥門被誤關,使系統無法出水;
4、常閉閥門被誤開,使供水設備所提供的水量短路回流;
5、系統的單向閥閥瓣損壞或被雜物卡死;
6、閥門開啟度不夠,局部水頭壓力損失增加很多。
消防自動巡檢設備的制造依據
HZHFPI系列數字智能消防巡檢設備是湖北慧中電子科技有限公司自主開發的新一代專利消防給水設備,滿足《中華人民共和國公共安全行業標準GA30.2》及中華人民共和國國家標準《消防聯動控制系統GB16806-2006》功能要求。該產品嚴格按照國家標準進行設計、制造。
消防給水設備是固定消防供水系統的基本組成部分,消防給水設備的特點是:平時不用,甚至長期不用,一旦消防事件發生必須要發揮作用。目前由于消防設備長期不用造成的水泵銹蝕、銹死現象十分普遍。針對這種現象并根據公安部制定的自動消防給水設備行業規范,而在控制設備中使用了符合規范要求的HZHFPI數字智能消防巡檢控制裝置,組成消防給水專用控制設備,使設備具備了自動巡檢功能。
公安部頒布的行業強制性標準《GA30.2固定消防給水設備的性能要求和試驗方法》中明確了消防巡檢的性能及故障信息的存儲,其中明確規定:
巡檢功能規定
1.設備應具有自動和手動巡檢功能,其自動巡檢周期應能按需設定。
2.消防泵控消防方式逐臺啟動運行,每臺泵運行時間不少于2min。
3.設備應能保證在巡檢過程中遇消防信號自動退出巡檢,進入消防運行狀態。
4.巡檢過程中發現故障應有聲、光報警。具有故障記憶功能的設備,應記錄故障的類型及故障發生的時間等,應不少于5條故障信息,其顯示應清晰易懂。
5.水泵切換:設備應具備在消防主泵或穩壓主泵產生電氣故障或不能達到應有能力時,備用泵應能自動和手動切換投入。
6.抗系統擾動能力:設備按本標準6.4.7規定的方法試驗,應能工作正常,不得出現壓力振蕩或停機保護現象。
7.遠程控制:設備應有顯示消防泵工作狀態和故障狀態的輸出端子及遠程控制消防泵啟動的輸入端子。
8.保護功能:設備應具有對短路、過流、電機斷電等故障報警及自動保護的功能。對可恢復的故障應能自動或手動消除,恢復正常運行。
9.人機對話:具有人機對話功能的設備,對話界面應漢化,圖標應有盡有明顯易識別,便于操作。
給水能力
1、單泵流量特性:每臺工作泵按6.7.1規定的方法進行試驗,實測值與標稱值的最大偏差不大于10%。
2、設備供水能力
3、設備的供水能力不應低于設定的參數要求。
4、設備泵組的選型應與設備給水能力相匹配。采用并聯給水的泵組在消防工作壓力時的流量損失不得大于各單泵在此壓力下的流量之和的5%。
連續運行規定
1、設備在消防狀態下應能連續運行6h,各部件不得產生影響正常運行的故障。
2、文件中明確提出:巡檢時發生消防事件,設備立即停止巡檢瞬間啟動消防泵,主泵故障時備用水泵自動投入運行,并發出聲光報警。
3、巡檢界面的中文漢化、系統抗擾動能力及消防設備的給水能力測試等功能,以保證遇到消防命令后瞬間啟動消防水泵,完成消防滅火任務。
相關標準規定
1、GB50045-95《高層民用建筑設計防火規范》之7.5.4條文解釋明確提出:“消防水泵應定期運轉檢查,以檢驗電控系統和水泵機組本身是否正常,能否迅速啟動。檢驗時應測定水泵的流量和壓力,試驗用的水當來自消防水池時,可回歸至水池”。
2、 GB50016-2006《建筑設計防火規范》之8.6.5條文解釋明確提出:“為便于試驗和檢查消防水泵,應在其出水管上安裝壓力表和公稱直徑為65mm的放水閥。應定期檢查消防水泵是否能正常運轉,并測試消防水泵的流量和壓力”。
3、GB50261-2005《自動噴水滅火系統施工及驗收規范》之9.0.4、9.0.11條文明確規定:
第9.0.4條文規定:“消防水泵或內燃機驅動的消防水泵應每月啟動運轉一次。當消防水泵為自動控制啟動時,應每月模擬自動控制的條件啟動運轉一次”。
第9.0.11條文規定:“消防水池、消防水箱及消防氣壓給水設備應每月檢查一次,并應檢查其消防儲備水位及消防氣壓給水設備的氣體壓力”。
新版國家標準,即將實施
新版國家標準《消防給水及消火栓系統技術規范》,即將實施,其中第11.2.3條明確指出電驅動消防水泵控制柜宜設置手動和自動巡檢消防水泵的功能,自動巡檢功能應符合下列規定:
1.自動巡檢周期不宜大于7d,但應能按需任意設定;
2.自動巡檢時,以低頻交流電源逐臺驅動消防泵,使每臺消防泵低速(轉速不大于300T/min)轉動時間不少于2min;
3.自動巡檢時,對消防水泵控制柜的一次回路中的主要低壓器件給出不大于2s的脈沖動作信號,逐一檢查該器件的動作狀態;
4.自動巡檢時,當遇消防信號時應立即退出巡檢,進入消防運行狀態;
5.自動巡檢時,若發現故障應有聲、光報警,并應有記錄和儲存功能。
工作原理
采用“HZHFPI數字智能化消防巡檢控制裝置組成的自動巡檢消防給水設備”是固定消防供水系統的基本組成部分,雖然此部分在整個消防系統中的造價所占比例并不高(通常還不到百分之一左右),卻是整個消防系統的心臟,無數經驗和教訓證明：初期火災的撲救的成功與否,主要取決于此部分設備的完好性。其工作特點是:平時長期不用,一旦出現火災必須要發揮作用。針對這種現象,結合公安部制定的《國家固定消防給水設備的性能要求和實驗方法》在消防控制設備中增加了自動巡檢功能。目前,由于消防設備長期不用造成的水泵銹蝕、銹死現象十分普遍(有的地區達到70%,甚至80%)。
在非消防狀態時,采用HZHFPI智能消防自動巡檢控制設備,可對消防泵做自動巡檢運行,自動巡檢周期為數小時至數百小時任選,周期時鐘自動啟動巡檢程序且具有手動巡檢功能。巡檢時, HZHFPI智能消防巡檢控制器會對消防控制柜的主回路進行檢測確認正常后,以低轉速逐臺驅動消防泵使之低速運行,此時驅動功率很小,約是泵電機額定功率的百分之一左右,所以節能顯著。由于轉速低,所以不會對供水管網增壓。若在巡檢時接到消防運行命令,則本控制裝置會立即中斷巡檢運行,控制設備會以工頻驅動消防泵投入消防命令運行。只有到了下一個巡檢周期且無消防事件發生時,才開始一個新的巡檢運行過程。巡檢時,若水泵發生故障會給出故障報警信息。當發生輸入過電壓、欠壓、缺相、輸出過流、短路時HZHFPI控制器會向消防中心發現報警信息。這種自動巡檢的結果可確保消防水泵不會產生銹蝕、銹死現象,使消防給水設備達到“養兵千日,用兵一時”的目的。本設備還具有主、備用泵自動切換,當主用泵故障后,備用泵自動投入。主、備用電源自動互投,當主電源故障后,備用電源會自動投入主電源、恢復自動切回主電源等功能, HZHFPI智能消防自動巡檢控制設備會對上述所有功能提供數據遠傳、圖像監控、故障報警、信息打印等功能。
