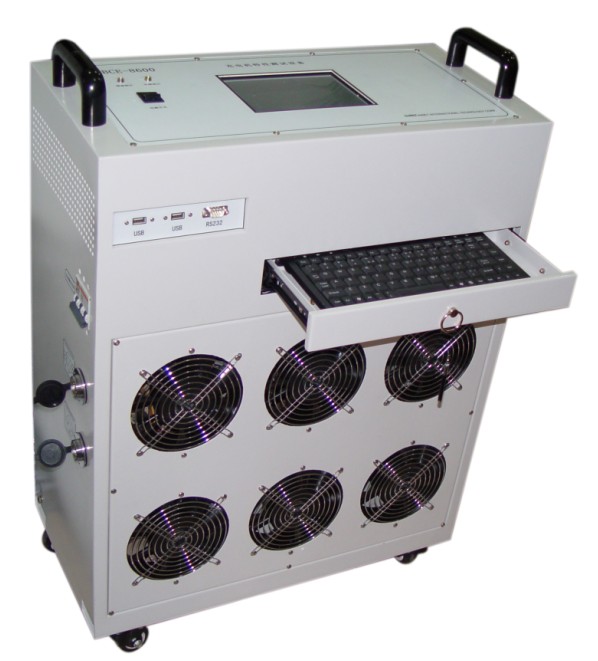

便攜式直流電源檢測裝置IBCE-8600

一、便攜式直流電源檢測裝置適用于各類充電機電氣性能測試。

二、便攜式直流電源檢測裝置使用環境

      工作電源：220V±10% /50Hz

海拔高度：不小于1000 m

  環境溫度：-10℃～40℃

  相對濕度：不小于80%

三、便攜式直流電源檢測裝置設備制式

  設備采用便攜一體式設計，輸入調、輸出負載、測試主機、工控電腦等部件，一臺設備實現整個測試功能，且體積小外觀美觀、大方，便于搬運。

四、便攜式直流電源檢測裝置設備技術性能和參數

1、穩壓精度的測量：

          充電裝置在穩壓狀態下，直流輸出電壓設定在規定的整定范圍內任一點，交流輸入電壓在（85%-115%）額定值內變化，調整負載電流為0-100％額定值，便攜式直流電源檢測裝置分別測量其充電裝置的輸出電壓。找出上述變化范圍內充電裝置輸出電壓的極限值。

2、穩流精度的測量：

　     充電裝置在恒流充電狀態下，充電電流設定在規定的整定范圍內任一點，交流輸入電壓在（85%-115%)額定值內變化，調整充電電壓在規定的變化范圍內變化，便攜式直流電源檢測裝置分別測量充電電流，找出上述變化范圍內充電電流的極限值。

3、紋波系數試驗：

　       充電裝置在穩壓狀態下，直流輸出電壓設定在規定的整定范圍內，交流輸入電壓在 (85%-115%）額定值內變化，調整負載電流為0-100%額定值，便攜式直流電源檢測裝置分別測量充電裝置的輸出電壓、輸出電壓的交流分量峰一峰值Upp和交流分量有效值。

4、充電電流整定誤差試驗：

　       充電裝置在恒流充電狀態下，充電電流設定在表2規定的整定范圍內，交流輸入電壓為額定值，調整充電電壓在規定的變化范圍內的中間值，便攜式直流電源檢測裝置分別測量充電電流值IZ。

5、電壓整定誤差試驗：

            充電裝置在穩壓狀態下，直流輸出電壓設定在規定的整定范圍內，交流輸入電壓為額定值，調整負載電流為50％額定值，便攜式直流電源檢測裝置分別測量其充電裝置的輸出電壓UZ。

6、限壓特性試驗：

　           充電裝置在恒流充電狀態下運行，調整負載電阻，使直流輸出電壓增加，當輸出電壓超過限壓整定值時，應能自動限制輸出直流電壓的增加。

7、限流特性試驗：

           充電裝置在穩壓狀態下運行，調整負載電阻，使輸出電流逐漸上升而超過限流整定值，充電裝置將自動限制直流輸出電流。當輸出電流減小到限制電流以下時，能自動恢復工作。

8、效率和功率因數試驗：

           交流輸入電壓為額定電壓，在穩壓充電狀態，直流輸出為額定電流（電阻性負載）、直流輸出電壓為電壓調節范圍上限值，測量交流輸入有功功率P、直流輸出的電流值和電壓值U。

五、便攜式直流電源檢測裝置設備基本功能

1、以工控計算機作為設備的操作單元，功能豐富，界面直觀，操作簡單，250G大容  量高速硬盤，數據存儲容量大

2、便攜式直流電源檢測裝置設備的操作系統為：Windows XP操作系統，1G DDR 內存，8.0寸觸摸式彩色液晶屏，全中文圖形操作界面，操作簡單方便。

3、帶有鼠標、鍵盤、觸摸屏，操作簡單，功能強大。

4、參數測試部分采用采樣頻率為150M高速采集卡，帶有20余種自動測量功能和PASS/FAIL Check 功能,處理速度快，精度高、抗干擾能力強。

5、便攜式直流電源檢測裝置帶有手動和自動測試模式，自動模式可以根據編好的程序自動進行多點測試

6、便攜式直流電源檢測裝置可以設定多個測試流程，流程包括：充電機輸入電壓點、充電機輸出電壓點、充電機輸出電流點、測試負載電流點

7、在自動測試模式下，根據用戶選擇的流程自動進行測試

8、交流自動調壓能根據測試要求調整充電機的電網輸入電壓，電壓在85%-115%連續可調，自動恒壓。

9、便攜式直流電源檢測裝置測試線接口：交流輸入輸出 、直流輸出  都使用接線牌，測試線后端安裝專用快速接頭。

10、測試完成自動生成WORD格式的測試報告，并可以直接通過U盤存儲。

11、便攜式直流電源檢測裝置帶有RS-232接口實現遠程控制，多個USB數據存儲接口。

12、配備裝用PC機版本分析管理軟件，可以對設備進行控制、 顯示各項數據和波形圖、自動生成、存儲、編輯打印測試報告

六、便攜式直流電源檢測裝置基本參數

更多關于便攜式直流電源檢測裝置的信息，請咨詢北京群菱能源科技有限公司 王先生 15810450109 。
