  CPS即“控制與保護開關電器”是低壓電器中的新型產品，是我國九十年代最新研發的填補國內空白的第一代大類產品，作為新的大類產品，其產品類別代號為“CPS”，是英文“Control and Protective Switching Device”的縮寫，其符合的標準為IEC60947-6-2(1997)《低壓開關設備和控制設備第6部分多功能電器第2節控制與保護開關電器》(1992年8月第一版)和GB14048.9 - 1998《低壓開關設備和控制設備多功能電器（設備）第2部分：控制與保護開關電器（設備）》（等同采用IEC60947 -6 -2）。


       CPS系列控制與保護開關電器的主要特征是在單一結構形式的產品上實現集成化的、內部協調配合的控制與保護功能，能夠替代斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器、隔離器、電機綜合保護器等多種傳統的分離元器件。CPS具有遠距離自動控制與就地人力控制兼有的方式進行控制操作的功能，具有協調配合的時間-電流保護特生，具有控制與保護自配合、短路后連續運行，具有分?jǐn)嗄芰Ω撸�飛弧距離小、壽命長，具有保護整定電流均可調的特生，操作方便、配套附件模塊多樣齊全等優點，可以實現對電動機負載、配電負載的控制和保護。

       CPS系列控制與保護開關電器的出現從根本上解決了傳統的采用分立元器件（通常是斷路器或熔斷器+接觸器+過載繼電器）由于選擇不合理而引起的控制和保護配合不合理的種種問題，特別是克服了由于采用不同考核標準的電器產品之間組合在一起時，保護特生與控制特生配合不協調的現象，極大地提高了控制與保護系統的運行可靠性和連續運行生能。

        CPS系列控制與保護開關電器第一代產品體積比較大，保護采用的雙金屬片技術。第二代產品的盡管解決了體積大的問題。但保護技術沒有什么大的突破。隨著微電子技術在低壓電器行業的應用日益擴大和加深，可田電氣有限公司KTCPS系列控制與保護開關電器，以最新的微電子技術為基礎，在KBO系列產品的基礎上，克服KBO系列產品的缺點，匯集了低壓電器分立元件的優點，功能齊全，性能可靠，為低壓配電和控制系統的簡化及優化提供了一種基礎元件。

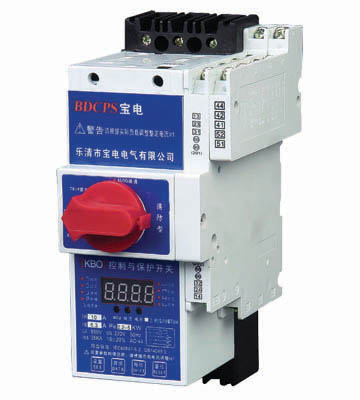

        KTCPS系列控制與保護開關電器是KBO的改進型產品。
 型號及意義        基本型的完整構成及型號應包括：主體型號+主體脫扣器額定電流及分?jǐn)嗄芰Φ燃?jí)、智能脫扣器、產品功能、控制電源。

  功能與用途        KTCPS采用模塊化的單一產品結構型式，集成了傳統的斷路器（熔斷器）、接觸器、過載（或過流、斷相）保護繼電器、起動器．隔離器、電機綜合保護器等低壓電器產品的主要功能，具有遠距離自動控制和就地直接人力控制功能，具有面板指示及機電信號報警功能，具有過壓欠壓保護功能，具有斷相缺相保護功能，具有欠流欠功率功能，具有協調配合的時間-電流保護特性（具有過載反時限、定時限、短路瞬時、特大短路瞬時四段保護特性）。根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。
           KTCPS主要用于交流50Hz(60Hz)、額定電壓至690V、主體額定電流自6.3A至125A、智能控制器可調工作電流自0.16A至125A、控制電機功率自0.05KW至55KW的電力系統中接通、承載和分?jǐn)嗾�常條件（包括規定的過載條件）下的電流，且能夠接通、承載并分?jǐn)嘁?guī)定的非正常條件（如短路）下的電流。
 主要參數說明       ●兩個外形安裝尺寸：125型（D框架）和45型（C框架）。
      ●主電路極數分為：三極、四極。
      ●KTCPS控制與保護開關電器的基本配置： 主體+智能控制器+輔助觸頭組。
      ●主體由主電路基本模塊即：觸頭系統模塊、短路脫扣器、電磁系統模塊以及操作機構系統模塊構成。
      ●短路分?jǐn)嗄芰Φ燃?jí)：經濟型為35KA，標準型(Y)50KA，高分?jǐn)嘈?H)80KA。
      ●預期短路電流下的分?jǐn)鄷r(shí)間為2-3ms，限流系數0.2以下。
      ●輔助觸頭組由短路報警觸頭、過載報警觸頭以及一組2常開1常閉輔助觸頭構成，02為2常開1常閉+1短路1過載、06為3常開2常閉+1短路1過載，也可根據用戶要求組合，但最多不能超過11對觸頭數。
      ●智能控制器額定電流Ie: 0.4/1/2.5/4/6.3/12/16/18/25/32/40/45/50/63/80/100/125A。
      ●主體額定電流In: 12/16/18/32/45/63/100/125A。
      ●極數：用二位數字表示（前一位數字表示產品極數、 后一位數字表示保護極數），如33表示3極帶3極保護、30表示3極不帶保護。
      ●控制電源電壓：M：AC220V、Q：AC380V。
