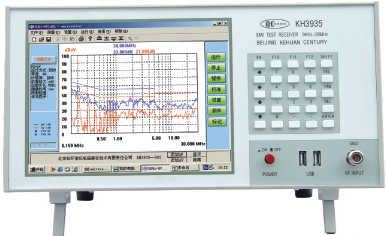

KH3939型EMI測試接收機簡介
KH3939型EMI測試接收機是全自動的測試接收機，是進行EMI測試的主要工具。KH3939型接收機頻率范圍從9kHz--300MHz，完全滿足電源線騷擾功率測試，而配置上人工電源網絡后就可以進行電源端子騷擾電壓測試，該機具有測試速度快、可操縱性強、性能穩定、測試數據處理方便等優點。KH3939型接收機率先在國內使用USB接口進行數據傳輸，并且支持USB接口的外部設備如打印機、鼠標、鍵盤等，機器內部配備高速大容量硬盤，保存有多種外部設備的資料，支持即插即用多種外部測試設備。其軟件是我公司自行開發，采用windows作為載體，使用者如熟悉windows的操作便可很快上手。該機可獨立進行測試工作無須外加其他控制設備對其進行控制操作，從根本上解決了干擾源的問題。其測量結果可輸入接收機內硬盤或通過軟驅存入軟盤或直接打印輸出或使用USB存儲設備保存。可根據用戶需要直接打印詳細測量報告無需額外編輯。
該測量接收機符合國家標準GB/T 6113.1-1995和國際標準CISPR16-1的要求。
KH3939型接收機的主要特點：
1、 進行掃描粗測，同時測出峰值和平均值的兩條曲線；也可單測平均值或峰值的曲線。
2、 對超標的頻率點進行自動的準峰值測量，還可以觀察單個頻率點準峰值的動態變化，直觀的圖形化能量條顯示終端測試電壓值，并具有最大值保持功能。
3、 可任意設置、修改不同標準的限值，方法簡單且功能完善。
4、 可根據不同的配件選擇傳導因子儀器自動對數據進行數據處理。
5、儀器可進行最終測試，每個頻段測出一個最大點的準峰值和平均值；也可人為選點進行準峰值和平均值的終測。
6、儀器可以給出結果的測試報告，報告可以加入測試人員的信息，可以直接打印書面報告也可保存電子版報告，報告可以通過USB口輸出，報告格式為通用格式可在在網絡上傳送。
7、軟件設計更加人性化，可在測試過程中調整上下限值，達到最佳的顯示效果。還可對任意范圍進行放大，更準確地觀察測試數據。豐富的幫助信息，幫助使用者對設備的各項功能有更深層的了解。
主要技術指標及誤差
本儀器給出的誤差均為工作誤差，即額定條件下測定的誤差。
1．測量頻率范圍： 9kHz ～ 300MHz
2．頻率分辨率： (9kHz ～ 150kHz)：30Hz；(150kHz ～ 30MHz)：1kHz
(30MHz ～ 300MHz) ：10kHz
3．頻率穩定性： 10 -6
4．輸入阻抗： 50W
5．駐波系數： 1.3 （RFATT > 10dB）
6. 測試模式： 平均值 準峰值 峰值
7．終端電壓測量范圍：0dB ～ 120dB（S/N=6dB 1mV=0dB）
8．終端電壓測量誤差：（在標準工作狀態下）≤±2dB
9．場強測量范圍： 在終端電壓的范圍上加天線的衰減系數
10．場強測量誤差： ≤±4dB
11．中頻衰減： 不小于40dB
12．鏡象波道衰減： 不小于35dB
13．整機通頻帶（－6dB）：200Hz，9kHz，120kHz
14．過載系數： 檢波前 30dB
檢波后直流放大器 ≥ 12dB
15．檢波器時間常數：
⑴ 平均值： 充放電時間常數小于1 ms
⑵ 準峰值： 充電時間常數1ms
放電時間常數160ms±10ms
16.表頭機械時間常數：160ms±80ms
17.脈沖特性
⑴ 絕對特性：對于頻譜密度為0. 316mV•S重復頻率為100Hz的脈沖信號，與66dB 有效值的正弦信號的電動勢讀數誤差不得大于±1.5dB 。
⑵ 相對特性：如下表
|
9kHz ～ 150kHz |
|
150kHz ～ 30MHz |
|
30MHz ～ 300MHz |
|
重復頻率（Hz） |
相對輸出 |
重復頻率
（Hz） |
相對輸出 |
重復頻率
（Hz） |
相對輸出 |
|
單個脈沖 |
–19±2 |
單個脈沖 |
–23.5±2 |
單個脈沖 |
–31.5±2 |
|
1 |
–17±2 |
1 |
–22±2 |
1 |
–28.5±2 |
|
2 |
–13±2 |
2 |
–20.5±2 |
2 |
–26±2 |
|
5 |
–7.5±1.5. |
5 |
---- |
5 |
---- |
|
10 |
–4±1 |
10 |
–10±1.5. |
10 |
–14±1.5. |
|
20 |
----- |
20 |
–6.5±1 |
20 |
–9±1 |
|
25 |
0 |
25 |
---- |
25 |
---- |
|
100 |
3±1 |
100 |
0 |
100 |
0 |
|
1000 |
4±1 |
1000 |
4.5±1 |
1000 |
8±1 |
18.雜散干擾抑制： 不得小于40dB
19.屏蔽效果： 不得小于60dB
20.寄生信號： 不多于3點，電平小于30dB.
21.電源： 交流220V，50Hz，消耗功率不大于70W
當交流電壓變化±10％時，本儀器仍能正常工作
22.掃描方式： 可設定掃描范圍、步長、電平門限
23.操作方式： 全自動、手動
24.顯示方式： TFT彩液晶顯示
25.頻標顯示： 電平和頻率
26.天線校正： 自動
27.輸出方式： 1、具有USB接口、可通過移動硬盤或U盤拷貝出測試數據或測試報告、2、軟盤存儲、
3、打印和輸出 |
