電池監視器允許恒功率-升壓型轉換器

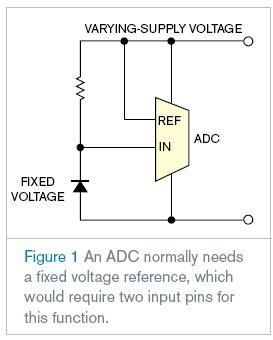

有些微控制器允許在一個低于3v的供給電壓下進行操作。這項功能允許直接從沒有電壓降和漏電流的3v堿性或者鋰性電池上加電。這個監控電池電壓是十分重要的，來確保系統的完整性。在這個設計理念下的電路通過調節推進功率轉換器的占空系數來給白色LED背光持續加電。然而，一個ADC通常需要一個固定的基準電壓（圖一），ADC的這個功能需要2個輸入引腳。這個設計理念徹底的顛倒了ADC的建筑結構，不用外部引腳就可以提供基準電壓的功能。

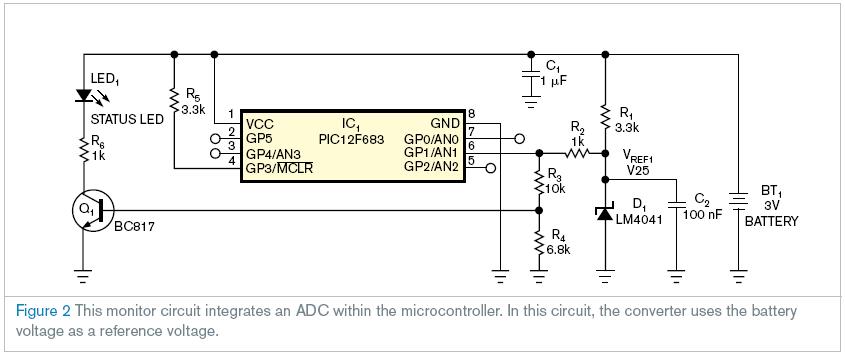

監控電路如圖2在微控制器里面與一個ADC整合到一起。該轉換器使用的電池電壓當作基準電壓。這一原理就是通常原理的對立，通常原理是：你想要用一個可變的電壓參數（電池）來衡量一個固定的電壓。對于一個8位的轉換器，這個例子的結果是(1.18V/VBAT)×256。注意一個高值可以說明電池電壓低。另外，你可以用微控制器連接到參考點的引腳來實現其他的目的。這個例子，通常使用引腳6 作為脈沖指示燈LED1的輸出端。然而，暫時的改變端口到模擬輸入模式，你可以在0.1 MSEC內完成包括還原，取樣，轉換在內的電池測量操作。
例子對LM4.41使用了一個PIC12F683微控制器和一個1.25V的基準電壓。R1使參考電壓偏移。 R2確保微控制器的輸出端可以上升到3V，這樣就可以不通過破壞D1來開啟晶體管Q1。電阻器R3和R4確保在電池測量期間晶體管是不作用的。R2，R3和R4帶來了一些衰減，這些衰減你必須考慮到。

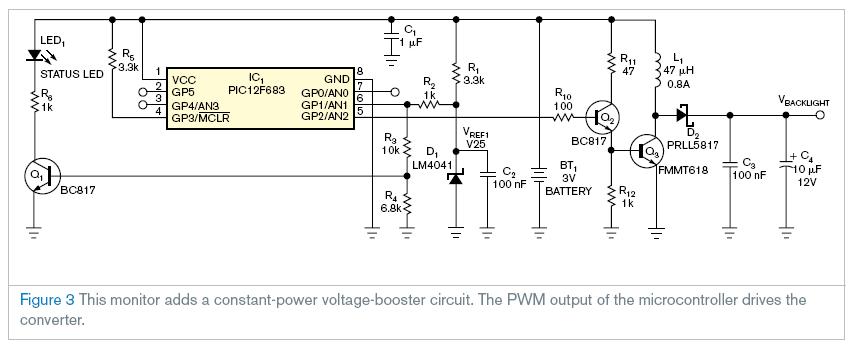

圖三展示了擁有一個額外的穩頻升壓電路的監控器。這個微控制器的PWM輸出端驅動轉換器。為了從升壓器得到恒定的功率，需要的占空系數線性的與ADC的轉換值有關系。
電池技術在他們放電特性上各有不同。堿性電池有一個高容量但是當一旦操作起來卻下降他們的開路電壓。開路電壓可以提供一個很好的電池電量的評估。然而，堿性電壓用樣有一個內部電阻并且在提供一個重負載以后呈現一個相位恢復。電阻在低溫和低電荷的情況下增加。為了決定電池的狀態，你可以在一個高電流負載被激活的前后快速的測量。這種方法便于估計的內部電阻和電池充電。
