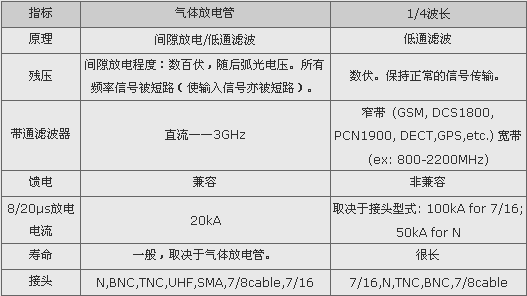

兩種同軸保護技術的比較(圖)
2005/10/25 16:31:08 電源在線網
“氣體放電管”同軸保護技術
氣體放電管在常態下是一種絕緣體，與被保護的設備并聯。當發生過電壓，氣體放電管達到了脈沖放電電壓時，線路會在短時間內發生短路，從而將電涌引導至接地網絡。
當電涌電壓消失后，氣體放電管恢復到絕緣狀態，等待下一次電壓的來臨。
氣體放電管是可更換式，方便維修和更換。
脈沖放電電壓取決于過電壓上升率。過電壓上升速度（dv/dt）越高，電涌保護器的脈沖放電電壓也隨之升高。
一般特征 ：
駐波比<1,2
插入損耗<0,2dB
帶寬=0到3GHz
最大放電電流 Imax=20kA(8/20μs)
接頭：7/16, N, BNC, TNC, SMA, UHF, 7/8 cable, F
“1/4(1/4λ)波長”同軸保護技術
另外一種方法就是不使用氣體放電管，而是采用一種四分之一波長的短路桿，所以被稱為“四分之一波長”同軸保護器。
此短路桿連接電纜芯線和外部接地，起帶通濾波器的作用。通過調整機械尺寸（參數），濾波器可做成窄帶或寬帶。由于雷電頻譜較低（從幾百kHz到幾MHz），濾波器將把它從正常的頻率信號中過濾掉。
一般特征：
駐波比<1,2
插入損耗<0,2dB
帶寬： - 430-460Mhz
- 870-950 Mhz
- 1700-1950 Mhz
- 870-2200 Mhz
- 1700-2200 Mhz
最大放電電流 Imax=100kA(8/20μs)
沖擊放電電流 = 50kA(10/350μs)（取決于接頭型號）
接頭：7/16, N, BNC, TNC, 7/8cable
氣體放電管在常態下是一種絕緣體，與被保護的設備并聯。當發生過電壓，氣體放電管達到了脈沖放電電壓時，線路會在短時間內發生短路，從而將電涌引導至接地網絡。
當電涌電壓消失后，氣體放電管恢復到絕緣狀態，等待下一次電壓的來臨。
氣體放電管是可更換式，方便維修和更換。
脈沖放電電壓取決于過電壓上升率。過電壓上升速度（dv/dt）越高，電涌保護器的脈沖放電電壓也隨之升高。
一般特征 ：
駐波比<1,2
插入損耗<0,2dB
帶寬=0到3GHz
最大放電電流 Imax=20kA(8/20μs)
接頭：7/16, N, BNC, TNC, SMA, UHF, 7/8 cable, F
“1/4(1/4λ)波長”同軸保護技術
另外一種方法就是不使用氣體放電管，而是采用一種四分之一波長的短路桿，所以被稱為“四分之一波長”同軸保護器。
此短路桿連接電纜芯線和外部接地，起帶通濾波器的作用。通過調整機械尺寸（參數），濾波器可做成窄帶或寬帶。由于雷電頻譜較低（從幾百kHz到幾MHz），濾波器將把它從正常的頻率信號中過濾掉。
一般特征：
駐波比<1,2
插入損耗<0,2dB
帶寬： - 430-460Mhz
- 870-950 Mhz
- 1700-1950 Mhz
- 870-2200 Mhz
- 1700-2200 Mhz
最大放電電流 Imax=100kA(8/20μs)
沖擊放電電流 = 50kA(10/350μs)（取決于接頭型號）
接頭：7/16, N, BNC, TNC, 7/8cable
