UPS四種并機方式(圖)
2007/1/20 15:40:17 電源在線網
為了讓設備有可靠的電源供應，在UPS的應用上有以下四種并機方式，有利提高了后備電源的可靠性
一、主從熱備份
主機帶負載，備機空載，備機接入主機的BYPASS（旁路）輸入端（見圖1）。
優點：
●靈活性高，不受品牌限制。
●安裝簡單，無需額外調試。
●不增加額外輔助電路，不增加購置成本。
●可作n+1熱備份，可分期擴容。
缺點：
●瞬時過載能力低。
●兩機老化不一致。
●備機電池長期不處于浮充狀態，影響電池壽命。
二、互動熱備份
兩機分別帶負載，預先由人工分配負載，是主從熱備份的的改進型（見圖2）。
優點：
●本方案是主從熱備份的改進型，是人工一次分配負載的并機方案。除保留主從熱備份的優點外全部克服其缺點。
●瞬間過載能力強。
●不存在備機電池長期浮充狀態。
●沒有冗余并機方案的致命弱點——環流。
缺點：
如果負載功率不能由人工分配時，此方案不適用。
三、互動熱備份（ATS）

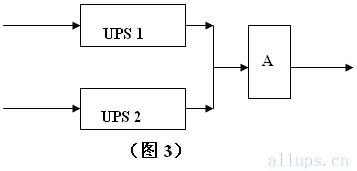

單機帶載，單元互動（見圖3）。
優點：
●由于采用單元互動，系統故障幾率大大下降。
●兩臺UPS可輪換工作。
●沒有瓶頸故障點。
缺點：
瞬時過載能力低。
四、冗余并聯（N+X）
自動均分負載。從并機柜、并機模塊、并機板、無線并機到數碼控制自動并機（并機之UPS采用電流控制均分，完全獨立控制）的發展過程（見圖4）。
優點：
●瞬間過載能力強。
●沒有瓶頸故障點�！�
●自動均分功率。
缺點：
●存在環流，不同并機方法，具有不同環流。環流增加無功損耗，降低系
統可靠性。
●無論何種并機方案，均需增加額外輔助電路，隨之而來是增加成本，增
加故障點。
五、結論
1、冗余并聯功率均分，技術檔次最高。如能徹底解決環流，才能認可本方案可靠性最高。但如果并機環流處理不好，則嚴重影響其可靠性，無功損耗增大。
2、目前流行的并機板冗余并機方案，由于采用電壓控制方案，未能長度解決環流問題，除了調試均分負載困難外，還存在老化漂移及溫度漂移的致命缺點。
3、如果冗余并機采用并機板方案，而又未解決環流這一核心問題，其并機可靠性還不如主從熱備份，更不如互動熱備份。
4、從兼顧可靠性與投資成本兩方面原因考慮，建議采用互動熱備份（ATS）。
5、有些品牌UPS單機運行可靠性已經很高，單機（僅逆變器工作）平均無故障時間已達到20萬小時（約22年），不僅是解決了可靠性的問題，而且也達到擴容要求�！�
一、主從熱備份
主機帶負載，備機空載，備機接入主機的BYPASS（旁路）輸入端（見圖1）。
優點：
●靈活性高，不受品牌限制。
●安裝簡單，無需額外調試。
●不增加額外輔助電路，不增加購置成本。
●可作n+1熱備份，可分期擴容。
缺點：
●瞬時過載能力低。
●兩機老化不一致。
●備機電池長期不處于浮充狀態，影響電池壽命。
二、互動熱備份
兩機分別帶負載，預先由人工分配負載，是主從熱備份的的改進型（見圖2）。
優點：
●本方案是主從熱備份的改進型，是人工一次分配負載的并機方案。除保留主從熱備份的優點外全部克服其缺點。
●瞬間過載能力強。
●不存在備機電池長期浮充狀態。
●沒有冗余并機方案的致命弱點——環流。
缺點：
如果負載功率不能由人工分配時，此方案不適用。
三、互動熱備份（ATS）
單機帶載，單元互動（見圖3）。
優點：
●由于采用單元互動，系統故障幾率大大下降。
●兩臺UPS可輪換工作。
●沒有瓶頸故障點。
缺點：
瞬時過載能力低。
四、冗余并聯（N+X）
自動均分負載。從并機柜、并機模塊、并機板、無線并機到數碼控制自動并機（并機之UPS采用電流控制均分，完全獨立控制）的發展過程（見圖4）。
優點：
●瞬間過載能力強。
●沒有瓶頸故障點�！�
●自動均分功率。
缺點：
●存在環流，不同并機方法，具有不同環流。環流增加無功損耗，降低系
統可靠性。
●無論何種并機方案，均需增加額外輔助電路，隨之而來是增加成本，增
加故障點。
五、結論
1、冗余并聯功率均分，技術檔次最高。如能徹底解決環流，才能認可本方案可靠性最高。但如果并機環流處理不好，則嚴重影響其可靠性，無功損耗增大。
2、目前流行的并機板冗余并機方案，由于采用電壓控制方案，未能長度解決環流問題，除了調試均分負載困難外，還存在老化漂移及溫度漂移的致命缺點。
3、如果冗余并機采用并機板方案，而又未解決環流這一核心問題，其并機可靠性還不如主從熱備份，更不如互動熱備份。
4、從兼顧可靠性與投資成本兩方面原因考慮，建議采用互動熱備份（ATS）。
5、有些品牌UPS單機運行可靠性已經很高，單機（僅逆變器工作）平均無故障時間已達到20萬小時（約22年），不僅是解決了可靠性的問題，而且也達到擴容要求�！�
