力科為設計和調試嵌入式系統推出混合信號示波器

    力科公司日前宣布，為流行的WaveRunner Xi和WaveSurfer Xs系列推出新型高性能混合信號示波器。力科混合信號示波器實現了高達2 GHz 的模擬帶寬、500 MHz的最大數字輸入頻率及50 Mpts/ch的長存儲容量，為各種串行數據總線提供了極高的性能和最優秀的解決方案，如I2C、SPI、UART、RS-232、CAN和LIN。混合信號示波器提供了最多36條數字通道。所有模擬通道和數字通道可以在長時間內以全部采樣率捕獲數據，而不會降低性能，因?yàn)樗�有模擬和數字存儲器一直處于可用狀態，而不是在多條通道之間共享存儲容量。完美的時基同步、高級交叉觸發和快速更新速率，則進一步完善了模擬世界和數字世界的整合過程。

    當前使用的16位和32位微控制器的數量正不斷提高，給嵌入式系統的設計和調試創造了新的挑戰。力科嵌入式測試解決方案提供了所需的強大靈活的工具，可以了解地址線和數據線及模擬傳感器和串行數據信號，縮短采用嵌入式控制器、DSP、FPGA、ADC、DAC和傳感器的設備開發周期。

完善的性能

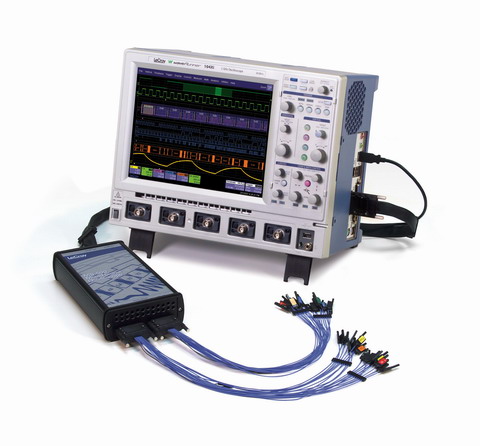

    新的MS系列高性能混合信號示波器分成兩種型號，為設計和調試嵌入式系統在WaveRunner Xi和WaveSurfer Xs中增加了強大的工具。MS-500的最大輸入頻率為500 MHz，其速度是其它混合信號示波器的兩倍。500 MHz的最大輸入頻率特別適合當前速度更快的嵌入式系統，50 Mpts/Ch存儲器則可以以全部采樣率在18條通道上同時長時間捕獲長達25 ms的數字?jǐn)?shù)據。MS-500 混合信號示波器可以在36通道模式下運行，進一步提高了靈活性。其提供的輸入通道數量是任何其它解決方案的兩倍以上，保證可以測量每個重要的模擬信號和數字信號。MS-250可以在18條通道上，以高達250 MHz的速度捕獲10 ms的數字?jǐn)?shù)據。

    在其它混合信號示波器中，用戶在打開更多的邏輯通道時不得不縮短存儲長度，而力科新推出的WaveRunner Xi和WaveSurfer Xs系列解決方案則一直提供示波器的全部存儲容量和全部數字存儲容量。在系統運行過程中同時同步測量長邏輯串和模擬信號時，其可以提供了市場上最優異的性能。

簡便易用，簡化的用戶界面

    WaveRunner Xi和WaveSurfer Xs 混合信號示波器采用力科簡化的用戶界面，簡化了混合信號示波器的運行方式。直觀的10.4”大型彩色觸摸屏圖形用戶界面和前面板可以簡便地同時查看模擬通道 數字通道，消除了與邏輯分析儀有關的學習過程。邏輯分析儀提供了大量的功能，但通常用戶界面會更加復雜。力科的用戶界面可以簡便地打開和關閉所有模擬通道和數字通道，而不必查找容易混淆的一層層菜單�？梢允褂霉鈽�(biāo)和自動測量功能，測量混合信號，如測量模擬信號和數字信號之間的偏移時間。

    力科提供了各種配件，簡化了連接被測設備的工作，如專門設計的不同尺寸的各種鉗子探頭，可以簡便地連接不同間距的IC。另外，力科還提供了Mictor和3M接口電纜。

觸發和解碼解決方案包括I2C, SPI, CAN, UART, RS-232和LIN

    由于新型混合信號示波器的問世，用戶還可以使用數字線路觸發I2C、SPI和CAN信號。此外，力科還將為UART、RS-232和LIN 推出新的串行數據解決方案。UART和RS-232解決方案可以同時觸發和解碼RS-232信號和一般UART信號。一般UART格式作為許多專有協議的主干而被廣泛使用，力科UART軟件包可以配置成解碼任何基于UART的協議。新的LIN觸發和解碼解決方案全面支持LIN 1.3、2.0和J2602。通過采用強大的條件數據觸發技術，用戶可以在數據落在范圍內、超出范圍、小于或大于規定值時觸發示波器。

靈活強大的觸發功能

    在嵌入式系統測量中，大量的數字通道在時間上與示波器對準并同步，這對靈活強大的觸發功能提出了關鍵需求。WaveRunner Xi和WaveSurfer Xs 混合信號示波器都提供了必要的觸發功能，保證能夠一直捕獲和分離重要事件。模擬-數字碼型交叉觸發功能既可以觸發由一兩個邏輯條件組成的簡單碼型，也可以觸發由36條數字通道外加全部4條模擬通道組成的復雜碼型。這些碼型可以包括邏輯狀態、跳變或無所謂條件。除交叉碼型觸發外，它還提供了A-B判定事件觸發。用戶可以設置一個條件準備觸發，然后觸發第二個條件，允許模擬信號上的上升沿準備示波器，然后觸發由模擬波形和數字波形組成的碼型。力科還提供了一系列其它SMART觸發功能，可以在模擬通道或數字通道上查找不同的脈寬、毛刺或間隔，或在模擬示波器通道上分離欠幅脈沖或轉換速率變化的脈沖。

價格

    200 MHz - 2 GHz的WaveRunner Xi和WaveSurfer Xs示波器上提供了混合信號功能。MS-500提供了500 MHz的最大輸入頻率、50 Mpts/ch、2GS/s、18條通道，可以通過MSO-DLS-36選項激活36通道模式， MS-250提供了250 MHz的最大輸入頻率、10 Mpts/ch、1 GS/s、18條通道。

    UART-RS-232 TD和LIN TD觸發和解碼軟件包可以用于WaveRunner Xi和WaveSurfer Xs。UART-RS-232 D和LIND僅解碼軟件包可以用于WaveRunner 6000A、WavePro 7000A和WaveMaster 8000A平臺。

    如果工程師和技術人員想了解更多信息，請與力科公司聯系：1-800-5Lecroy (1-800-553-2769)，或訪問網址：www.lecroy.com。
