上海柯曼實業有限公司EPS技術方案

  柯曼實業為客戶提供的不僅僅是產品，更多的是包括技術咨詢，降低工程成本，解決方案在內的整套服務。根據客戶的利益放在首位。受中國人民武裝部指揮委托，柯曼實業對上海軍醫大學國家熱帶病軍事研究院在線式EPS電源做了技術方案。

  產品介紹：
  由于項目需要，應選用在線式EPS應急電源，該類型EPS能為建筑雙電源自動轉換裝置提供不間斷式應急供電，這樣解決了因?yàn)殡p電源自動轉換裝置由于一路突然斷電，另外一路短時間無法實現自投自復，可能會造成重要設備無法正常工作，造成不必要的損失。

  在線式EPS應急電源的特點是：

  在線式EPS電源工作時，具有軟啟動功能、啟動電流小、啟動速度平穩、啟動時間可調、對電網沖擊小、啟動性能可靠等優點。啟動曲線有“S”型曲線和線性二種。該曲線可根據現場實際工作情況進行調整，從而減少EPS首先通過整流電路將外部交流電轉變?yōu)橹绷麟姡�再通過DSP控制逆變器將直流電轉換為正弦波交流電輸出給負載。在線式EPS電源主要功能有穩壓、穩頻、過流、欠壓、輸出短路保護、電池欠壓保護，過載能力強。在停電時使用備用直流電源（蓄電池組）給逆變器供電，由于逆變器一直在工作，因此不存在切換時間問題，能適應對電源有嚴格要求的場合。

  現場位置及柜體技術參數：
  1、根據我們廠方和業主現場勘測EPS應急電源安裝所需位置尺寸:長為3850mm靠墻安裝，深度約為700mm，高度約為1900mm（包括槽鋼高度）,根據業主需要選用93KW EPS電源，應急工作時間30分鐘。

  2、主機柜2個，規格：1800mm（高），750mm（寬）600mm（深），電池柜為3個，規格：1800mm（高），750mm（寬）600mm（深）。需要占地總面積為2.5平方米，操作面積為4.6平方米(柜門打開所需位置)。

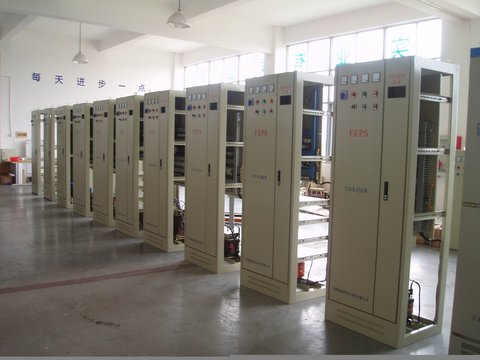

  3、EPS應急電源柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現預生產， 既縮短了生產周期，也提高了工作效率。

  4、由于考慮到本項目的特殊性,因此柜體需要良好的散熱性,在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件工作發熱后，熱量上升可以通過槽孔排出，而新的冷風由下端的槽孔補充進去，使密封的柜體自下而上形成一個自然通風道，達到散熱目的,保護設備并延長使用壽命。

  5、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新。

  6、柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有—根山型橡塑條，關門時與構架之間的嵌條有—定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

  7、柜體面漆選用聚脂桔形烘漆，附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

  8、柜體的頂蓋在需要時可拆除，便于工作于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

  現場電池參數及承重：

  1、主機柜為2個，規格：1800（高），750（寬）600（深），第一主機用于變壓器專用箱，機柜為500KG，第二主機為EPS應急電源系統逆變控制系統。該機柜重約為350KG。電池柜為3個，規格：1800（高），750（寬）600（深），重量為500KG，電池總重為1500KG，整套設備重為2350KG。

  2、由于該項目位于一樓，同時一樓下方有地下室.在充分考慮空間的同時,應考慮在2.5平方米所承重的2350KG.根據現場人員介紹，該重量符合該樓板承重的重量,具體的承重參數，還請專業的設計院工程設計師核查。要考慮樓板的承重能力,以保證承重與人員安全。
