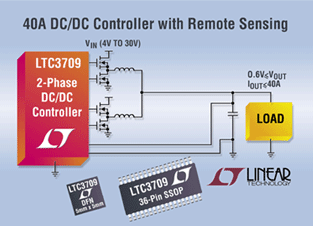

凌特公司（Linear Technology）推出兩相降壓型同步 DC/DC 控制器 LTC3709，該器件具有快速瞬態響應，可消除由 PCB 走線以及大負載電流引起的電壓錯誤。器件中集成的差分放大器直接在負載處測量輸出電壓并補償壓降錯誤。它還能抑制由 PCB 走線的電容或電感耦合進反饋引腳的共模信號。LTC3709 的接通時間為 100ns，可以非常快速響應負載瞬變，以及使用較小尺寸的輸出電容器。該 IC 采用片上鎖相環可實現兩個輸出通道之間的相分隔并鎖定在一個外部時鐘上。LTC3709 還可以用最少的輸入和輸出電容器向低至 0.6V 的負載提供高達 40A 的電流，適用于服務器、大型存儲器陣列、工業單板計算機和控制系統等應用。
LTC3709 是一種驅動 N 溝道 MOSFET 的電流模式降壓型同步控制器。用戶設計時可選擇用一些檢測電阻以優化電流平衡，或不用檢測電阻以提高效率并降低解決方案成本。為了恰當啟動具有多個 DC/DC 穩壓器的系統，TRACK 輸入引腳允許 LTC3709 的輸出電壓跟蹤其它穩壓器的輸出。
LTC3709 工作在 4V 到 30V 輸入電源，采用恒定接通時間和谷值電流控制架構，以提供非常小的占空比。例如，LTC3709 在 200kHz 時能以 2% 至 90% 的占空比工作，以把 4.5V 至 28V 的輸入電壓轉換成 2.5V 的低電壓輸出。該 IC 具有針對輸出過壓和短路的故障保護功能。LTC3709 采用兩種封裝，分別為 5mm x 5mm QFN 和 36 引線 SSOP。
LTC3709 額定工作溫度為 -40oC 至 85oC。以 1000 片為單位批量購買，每片起價為 4.90 美元。
LTC3709 是一種驅動 N 溝道 MOSFET 的電流模式降壓型同步控制器。用戶設計時可選擇用一些檢測電阻以優化電流平衡，或不用檢測電阻以提高效率并降低解決方案成本。為了恰當啟動具有多個 DC/DC 穩壓器的系統，TRACK 輸入引腳允許 LTC3709 的輸出電壓跟蹤其它穩壓器的輸出。
LTC3709 工作在 4V 到 30V 輸入電源，采用恒定接通時間和谷值電流控制架構，以提供非常小的占空比。例如，LTC3709 在 200kHz 時能以 2% 至 90% 的占空比工作，以把 4.5V 至 28V 的輸入電壓轉換成 2.5V 的低電壓輸出。該 IC 具有針對輸出過壓和短路的故障保護功能。LTC3709 采用兩種封裝，分別為 5mm x 5mm QFN 和 36 引線 SSOP。
LTC3709 額定工作溫度為 -40oC 至 85oC。以 1000 片為單位批量購買，每片起價為 4.90 美元。
