系統組成

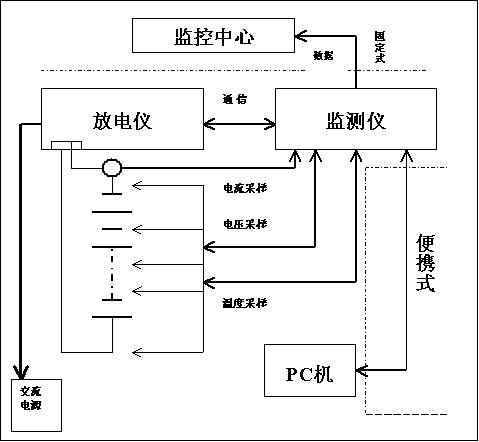

圖為整個蓄電池放電測試系統的簡圖
1、便攜式
將容測儀的直流輸入部分的正負接線連接到蓄電池的正負極上，交流部分的接線則連接在相應的交流電源上。監測儀按照順序將接線夾子固定在每個蓄電池上。隨后將監測儀的通信口分別與計算機和放電儀連接，構成如圖的結構。這樣就是便攜式的基本連接方法。然后通過對計算機的操作舊可以讓這個系統工作，并且記錄相關數據，由計算機得出每只蓄電池的剩余容量。
2、固定式
固定式的連接方法可以同便攜式的連接方法，由PC機計算蓄電池的剩余容量的結果。但固定式可以脫離計算機，由監測儀計算出蓄電池的剩余容量，并且回送至需要的平臺上。這樣就減少了設備并且可以根據需要固定在任意位置或標準尺寸的機架上。
優越特性

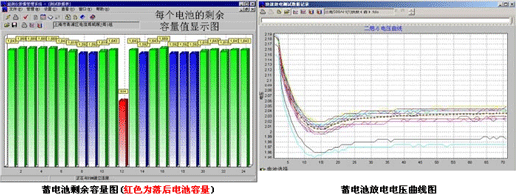

本系統可只通過監控軟件在容測儀對電池容量測試時，計算機對監測儀所采集的數據進行整理和分析，形成直觀明了的數據圖表、內置數據庫、能自動記錄每次測試時的各種數據和信息
快速放電預測蓄電池剩余容量
利用本系統的快速放電測量操作，可以以0.15C的放電率，在短短的7~30分鐘之內快速預測被測蓄電池組的容量。并且可以預測出每個單體電池的剩余容量，其準確度在80%以上。利用這一項功能，可以對大量的蓄電池進行快速測量，大大提高測量的效率，便于快速了解蓄電池的狀態。該系統具有24對探頭，可以直接連接到每個單體蓄電池的兩端，在系統放電測試過程當中，每個單體電池的情況可以利用監測軟件很直觀的反映出來，而及時發現落后電池，為蓄電池組的維護提供便利。
深度放電對蓄電池剩余容量更精確的測量和維護
利用本系統的深度放電測量操作，可以以0.1C的標準放電綠，對被測蓄電池組進行深度放電測量或者維護。在放電測量過程中可以無需人工值守，而只要預先設定好終止放電條件：終止放電電壓，放電時間，或放電按時數，只要滿足三個條件中的任意一個條件，該系統就會自動停止放電，自動記錄數據，從而避免了系統放電過程中大量的人工操作。
應用范圍
該系統在通信設備運用維護部門和通信建設部門都得到了廣泛的應用，我公司也在使用該系統進行蓄電池的代維護，主要用于：
新電池組的工程驗收
當通信設備安裝工程完成后，需要對蓄電池組本身的性能和安裝的質量進行驗收，采用該系統進行測試后，得到一組測試數據和圖表，直觀反映了蓄電池組的工作性能，可以及早發現蓄電池組和安裝的缺陷、達到驗收的目的。由于系統測試的準確性相當高，也得到了許多蓄電池廠家的歡迎。
按規范要求進行日常維護
按通信設備維護規范的要求，需要定期對蓄電池組進行充放電維護，以保證蓄電池組的工作性能和使用壽命。采用該系統進行容量放電測量，可以準確地找出落后電池，并通過充放電循環，可以有效的恢復落后蓄電池的容量，滿足日常維護的需要。通過日常的測量可以建立蓄電池組的檔案，一旦發生停電故障，可以對蓄電池的持續供電能力做出較準確的估計，確保通信不中斷。
測量和鑒定蓄電池組
當蓄電池達到一定的使用年限后，采用該系統對蓄電池組進行鑒定測量，以確定蓄電池組是否達到了報廢的程度，為管理部門決策體統可靠的依據。
圖為整個蓄電池放電測試系統的簡圖
1、便攜式
將容測儀的直流輸入部分的正負接線連接到蓄電池的正負極上，交流部分的接線則連接在相應的交流電源上。監測儀按照順序將接線夾子固定在每個蓄電池上。隨后將監測儀的通信口分別與計算機和放電儀連接，構成如圖的結構。這樣就是便攜式的基本連接方法。然后通過對計算機的操作舊可以讓這個系統工作，并且記錄相關數據，由計算機得出每只蓄電池的剩余容量。
2、固定式
固定式的連接方法可以同便攜式的連接方法，由PC機計算蓄電池的剩余容量的結果。但固定式可以脫離計算機，由監測儀計算出蓄電池的剩余容量，并且回送至需要的平臺上。這樣就減少了設備并且可以根據需要固定在任意位置或標準尺寸的機架上。
優越特性
本系統可只通過監控軟件在容測儀對電池容量測試時，計算機對監測儀所采集的數據進行整理和分析，形成直觀明了的數據圖表、內置數據庫、能自動記錄每次測試時的各種數據和信息
快速放電預測蓄電池剩余容量
利用本系統的快速放電測量操作，可以以0.15C的放電率，在短短的7~30分鐘之內快速預測被測蓄電池組的容量。并且可以預測出每個單體電池的剩余容量，其準確度在80%以上。利用這一項功能，可以對大量的蓄電池進行快速測量，大大提高測量的效率，便于快速了解蓄電池的狀態。該系統具有24對探頭，可以直接連接到每個單體蓄電池的兩端，在系統放電測試過程當中，每個單體電池的情況可以利用監測軟件很直觀的反映出來，而及時發現落后電池，為蓄電池組的維護提供便利。
深度放電對蓄電池剩余容量更精確的測量和維護
利用本系統的深度放電測量操作，可以以0.1C的標準放電綠，對被測蓄電池組進行深度放電測量或者維護。在放電測量過程中可以無需人工值守，而只要預先設定好終止放電條件：終止放電電壓，放電時間，或放電按時數，只要滿足三個條件中的任意一個條件，該系統就會自動停止放電，自動記錄數據，從而避免了系統放電過程中大量的人工操作。
應用范圍
該系統在通信設備運用維護部門和通信建設部門都得到了廣泛的應用，我公司也在使用該系統進行蓄電池的代維護，主要用于：
新電池組的工程驗收
當通信設備安裝工程完成后，需要對蓄電池組本身的性能和安裝的質量進行驗收，采用該系統進行測試后，得到一組測試數據和圖表，直觀反映了蓄電池組的工作性能，可以及早發現蓄電池組和安裝的缺陷、達到驗收的目的。由于系統測試的準確性相當高，也得到了許多蓄電池廠家的歡迎。
按規范要求進行日常維護
按通信設備維護規范的要求，需要定期對蓄電池組進行充放電維護，以保證蓄電池組的工作性能和使用壽命。采用該系統進行容量放電測量，可以準確地找出落后電池，并通過充放電循環，可以有效的恢復落后蓄電池的容量，滿足日常維護的需要。通過日常的測量可以建立蓄電池組的檔案，一旦發生停電故障，可以對蓄電池的持續供電能力做出較準確的估計，確保通信不中斷。
測量和鑒定蓄電池組
當蓄電池達到一定的使用年限后，采用該系統對蓄電池組進行鑒定測量，以確定蓄電池組是否達到了報廢的程度，為管理部門決策體統可靠的依據。
