SBAS設備以干接點方式實現基站監控的解決方案(圖)
2005/10/27 14:54:42
大誠電訊（深圳）有限公司 供稿
一、SBAS-5產生背景：
應用BSMS設備實現基站監控時，要求基站和監控中心之間必須提供一條數據通道，或者是E1時隙，或者是PSTN鏈路，或者是GPRS/CDMA1X信道等等。這將占用通信資源，耗費一定的設備成本和運營成本。是否可以不占用和耗費這些資源和成本，而實現基站監控呢？大誠電訊經過對基站設備的研究和實踐，給出了解決方案。
我們看到，在很多基站設備中，配備了一組干接點數據采集接口，通過這些接口，可以把二進制數據傳遞到BSC/MSC的數據接口，這就自然解決了基站監控數據的傳輸問題。同時我們也看到，基站監控的最重要內容，就是二進制狀態的各種告警信息的采集和處理，雖然干接點接口不能傳遞連續的模擬數據，但是它傳遞的告警數據已經可以滿足監控的基本需要。根據這個原理，大誠電訊開發了簡單基站告警系統——SBAS-5，提供了使用干接點方式監控基站的完整解決方案。這種方案和使用BSMS監控基站相比，具有節省信道資源成本的優勢，適合在監控要求比較簡單，不需要數據監測和控制的場合；在某些信道資源短缺、昂貴的場合，成為唯一可選的監控方案。
二、SBAS-5原理和功能：
SBAS-5具有干接點輸出接口，它將各種被監測量轉變為開關量信號，輸出到被監控局站設備的干接點信號采集接口，傳輸到監控中心。它用來向中心傳遞基站的告警信號或者某些狀態信號。它配備13個通用接口（其中2個是0～5V接口），可以實現對各種模擬量和開關量的采集。可以接入1臺智能設備（如開關電源）。通過設置將采集到的智能非智能數據轉變為二進制開關量信號，輸出到24路干接點接口。
這種輸入接口配置顯示出SBAS具有三種數據采集處理能力：
* 直接采集二進制告警/狀態數據傳送到基站干接點接口，如煙霧傳感器輸出的煙霧告警，門磁傳感器反映的開門和關門狀態等。
* 采集模擬量數據，通過電腦處理，分析轉化為需要的二進制告警/狀態數據如采集溫度數據，設置3檔告警門限，當溫度升高時，順序發出機房溫度高一般告警、機房溫度高重要告警、機房溫度高緊急告警；采集電池總電壓信號，當電電池放電/充電，電壓變化跨越54、52、50、49、48V時，給出電壓值狀態之時，使中心掌握電壓變化情況等。
* 采集智能設備數據。設備電腦通過協議分析，從智能設備中提取二進制告警/狀態數據，直接送出，如開關電源綜合告警、各個模塊告警等；也可以將采集到的模擬數據轉變為二進制數據上送。
BSMS-5配備了液晶顯示屏和鍵盤，方便現場進行配置和調試監控。
BSMS-5配置了一個異步串行通信接口，用于對設備進行參數配置和調試。這個接口也可以用于對監控中心進行通信，當被監控的基站具備數據信道，或需要采用數據監控方式時，可以方便地升級到數據監控方式。
在監控中心，監控軟件從BSC/MSC的數據接口中獲取基站的干接點數據，經軟件處理，顯示聲光告警和設備狀態。
SBAS設備的基本技術指標同BSMS設備。
使用干接點方式監控基站示例如圖所示。
應用BSMS設備實現基站監控時，要求基站和監控中心之間必須提供一條數據通道，或者是E1時隙，或者是PSTN鏈路，或者是GPRS/CDMA1X信道等等。這將占用通信資源，耗費一定的設備成本和運營成本。是否可以不占用和耗費這些資源和成本，而實現基站監控呢？大誠電訊經過對基站設備的研究和實踐，給出了解決方案。
我們看到，在很多基站設備中，配備了一組干接點數據采集接口，通過這些接口，可以把二進制數據傳遞到BSC/MSC的數據接口，這就自然解決了基站監控數據的傳輸問題。同時我們也看到，基站監控的最重要內容，就是二進制狀態的各種告警信息的采集和處理，雖然干接點接口不能傳遞連續的模擬數據，但是它傳遞的告警數據已經可以滿足監控的基本需要。根據這個原理，大誠電訊開發了簡單基站告警系統——SBAS-5，提供了使用干接點方式監控基站的完整解決方案。這種方案和使用BSMS監控基站相比，具有節省信道資源成本的優勢，適合在監控要求比較簡單，不需要數據監測和控制的場合；在某些信道資源短缺、昂貴的場合，成為唯一可選的監控方案。
二、SBAS-5原理和功能：
SBAS-5具有干接點輸出接口，它將各種被監測量轉變為開關量信號，輸出到被監控局站設備的干接點信號采集接口，傳輸到監控中心。它用來向中心傳遞基站的告警信號或者某些狀態信號。它配備13個通用接口（其中2個是0～5V接口），可以實現對各種模擬量和開關量的采集。可以接入1臺智能設備（如開關電源）。通過設置將采集到的智能非智能數據轉變為二進制開關量信號，輸出到24路干接點接口。
這種輸入接口配置顯示出SBAS具有三種數據采集處理能力：
* 直接采集二進制告警/狀態數據傳送到基站干接點接口，如煙霧傳感器輸出的煙霧告警，門磁傳感器反映的開門和關門狀態等。
* 采集模擬量數據，通過電腦處理，分析轉化為需要的二進制告警/狀態數據如采集溫度數據，設置3檔告警門限，當溫度升高時，順序發出機房溫度高一般告警、機房溫度高重要告警、機房溫度高緊急告警；采集電池總電壓信號，當電電池放電/充電，電壓變化跨越54、52、50、49、48V時，給出電壓值狀態之時，使中心掌握電壓變化情況等。
* 采集智能設備數據。設備電腦通過協議分析，從智能設備中提取二進制告警/狀態數據，直接送出，如開關電源綜合告警、各個模塊告警等；也可以將采集到的模擬數據轉變為二進制數據上送。
BSMS-5配備了液晶顯示屏和鍵盤，方便現場進行配置和調試監控。
BSMS-5配置了一個異步串行通信接口，用于對設備進行參數配置和調試。這個接口也可以用于對監控中心進行通信，當被監控的基站具備數據信道，或需要采用數據監控方式時，可以方便地升級到數據監控方式。
在監控中心，監控軟件從BSC/MSC的數據接口中獲取基站的干接點數據，經軟件處理，顯示聲光告警和設備狀態。
SBAS設備的基本技術指標同BSMS設備。

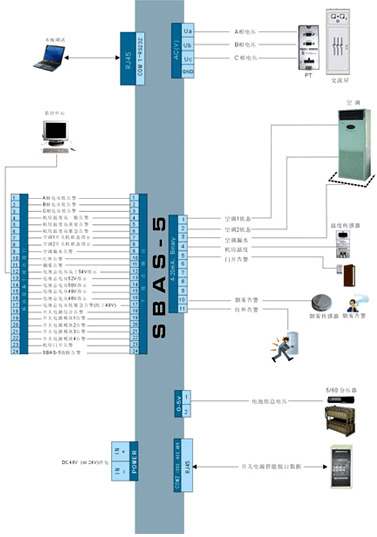

使用干接點方式監控基站示例如圖所示。
