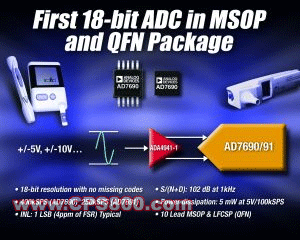

美國模擬器件公司(Analog Devices, Inc.)發布業界首款18 bit模數轉換器(ADC)，提最小無鉛封裝——3 mm×5 mm MSOP(小外形封裝)和3 mm×3 mm LFCSP(引腳架構芯片級封裝)和400 kSPS(每秒千次采樣)采樣速率。AD7690瞄準的應用目標是電池供電的醫用設備、遠程和帶隔離的數據采集系統以及工業智能傳感器等，它們能夠充分利用其速度、性能、低功耗和小封裝結合在一起的獨特優勢，它適合于PCB面積受限制但又不能犧牲速度和性能的應用場合。另外，AD7690與同類器件相比不僅將速度提高到兩倍，占用PCB面積減小了40%，而且具有102 dB的信噪比，從而使該18 bit ADC的精度優于同類產品6 dB。
“如今很多轉換器的性能可能在某一個方面表現很突出，但是無法滿足客戶在各個方面的要求，一個成功的系統設計必須對此進行權衡。對于大多數儀表轉換器來說，通常都要對功耗和尺寸做折衷考慮�！盇DI公司精密信號處理產品線總監Mike Britchfield說，“我們了解到儀器儀表應用的設計工程師正面臨著與便攜式應用同樣的PCB面積受限問題，但是有了我們新的AD7690，他們就無需再在設計系統時對速度、精密性和便攜性方面做復雜的折衷考慮。”
AD7690除了提高了精密度、速度并縮小了封裝尺寸以外，它還比同類器件降低了80%的功耗，從而使得它很適合電池供電的便攜式和手提式儀器儀表應用。AD7690在以其400 kSPS最高吞吐率工作時，其功耗僅為20 mW，而同類ADC的功耗為110 mW。該器件在每次轉換結束時都會自動轉入待機模式，所以功耗與采樣速率呈線性關系，從而使該器件適合低功耗的電池供電應用。
AD7690是ADI公司PulSAR系列逐次逼近(SAR)型ADC的一個成員，對于需要對模擬信號精密數字量化的應用來說，這是成本最低的轉換方法。該器件的微分線性誤差(DNL)為±1 LSB(最低有效位)，所以使它成為首款采用MSOP封裝而且數據等待時間為零的真正具有18 bit線性度的ADC。AD7690積分線性誤差(INL)典型值也能達到±1 LSB，這對設計儀器儀表設備工程師來說，是提供高精度測試測量能力的一項關鍵指標。
AD7690提供片內跟蹤保持，不存在流水線延遲或等待時間，從而使它很適合多種多路轉換通道應用。它采用5 V單電源供電，可選的輸入輸出(I/O)電源保證與采用SPI兼容串行接口的1.8 V、2.5 V、3 V和5 V邏輯互相兼容。該串行接口還能使設計工程師采用單線接口實現“菊花鏈”連接級聯多個ADC——從而減少了外部元件數量和連線——還提供了一個可選的“BUSY”指示器以增加靈活性。該器件還包含括了一個內部轉換時鐘，從而無需外部時鐘器件。
除了AD7690，ADI公司還推出了AD7691，它也具有18 bit的線性度，適合有不同速度要求和PCB面積限制的應用。AD7691的吞吐率為250 kSPS，采用2.7 V或5 V單電源供電。這些器件適合與ADA4941-1——ADI公司推出16 bit和18 bit的單端到差分ADC驅動器——配合使用。
AD7690和AD7691現在可提供產品樣片，將于2006年2月開始量產。兩款器件都采用3 mm×3 mm的MSOP封裝和3 mm×3 mm的LFCSP封裝。AD7690和AD7691的千片訂量報價分別為19.50美元/片和14.50美元/片。
“如今很多轉換器的性能可能在某一個方面表現很突出，但是無法滿足客戶在各個方面的要求，一個成功的系統設計必須對此進行權衡。對于大多數儀表轉換器來說，通常都要對功耗和尺寸做折衷考慮�！盇DI公司精密信號處理產品線總監Mike Britchfield說，“我們了解到儀器儀表應用的設計工程師正面臨著與便攜式應用同樣的PCB面積受限問題，但是有了我們新的AD7690，他們就無需再在設計系統時對速度、精密性和便攜性方面做復雜的折衷考慮。”
AD7690除了提高了精密度、速度并縮小了封裝尺寸以外，它還比同類器件降低了80%的功耗，從而使得它很適合電池供電的便攜式和手提式儀器儀表應用。AD7690在以其400 kSPS最高吞吐率工作時，其功耗僅為20 mW，而同類ADC的功耗為110 mW。該器件在每次轉換結束時都會自動轉入待機模式，所以功耗與采樣速率呈線性關系，從而使該器件適合低功耗的電池供電應用。
AD7690是ADI公司PulSAR系列逐次逼近(SAR)型ADC的一個成員，對于需要對模擬信號精密數字量化的應用來說，這是成本最低的轉換方法。該器件的微分線性誤差(DNL)為±1 LSB(最低有效位)，所以使它成為首款采用MSOP封裝而且數據等待時間為零的真正具有18 bit線性度的ADC。AD7690積分線性誤差(INL)典型值也能達到±1 LSB，這對設計儀器儀表設備工程師來說，是提供高精度測試測量能力的一項關鍵指標。
AD7690提供片內跟蹤保持，不存在流水線延遲或等待時間，從而使它很適合多種多路轉換通道應用。它采用5 V單電源供電，可選的輸入輸出(I/O)電源保證與采用SPI兼容串行接口的1.8 V、2.5 V、3 V和5 V邏輯互相兼容。該串行接口還能使設計工程師采用單線接口實現“菊花鏈”連接級聯多個ADC——從而減少了外部元件數量和連線——還提供了一個可選的“BUSY”指示器以增加靈活性。該器件還包含括了一個內部轉換時鐘，從而無需外部時鐘器件。
除了AD7690，ADI公司還推出了AD7691，它也具有18 bit的線性度，適合有不同速度要求和PCB面積限制的應用。AD7691的吞吐率為250 kSPS，采用2.7 V或5 V單電源供電。這些器件適合與ADA4941-1——ADI公司推出16 bit和18 bit的單端到差分ADC驅動器——配合使用。
AD7690和AD7691現在可提供產品樣片，將于2006年2月開始量產。兩款器件都采用3 mm×3 mm的MSOP封裝和3 mm×3 mm的LFCSP封裝。AD7690和AD7691的千片訂量報價分別為19.50美元/片和14.50美元/片。
