11月14日北京訊，凌特公司（Linear Technology Corporation）新推出的高性能正交調制器為 850MHz 至 965MHz GSM、CDMA2000、ISM 和 RFID 調制器應用而優化。LT5568 接受 I（輸入相位）和 Q（正交相位）基帶信號并直接調制到射頻傳輸頻率上。其零中頻（Zero-IF）發送器架構使基站設計師能夠獲得高性能，同時減少器件數量、縮小尺寸并節省系統成本。該產品具有卓越的線性度，在 850MHz 時的 OIP3（輸出 3 階截取點）為 22.9dBm，而 OIP2（輸出 2 階截取點）為 63dBm。
LT5568 的噪聲層為 -160.3dBm/Hz，其鏡頻抑制為 -46dBc，并具有 -43dBm 的 LO 泄漏。這款器件滿足或超過了 GSM 蜂窩基站以及其他高性能無線基礎設施發送器的動態范圍要求。

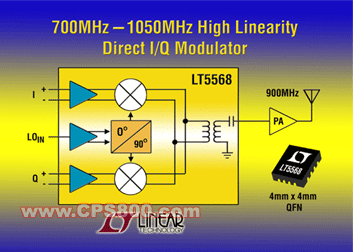

LT5568 是一款高度集成的芯片，由兩個匹配的高線性度混頻器、一個精確的 0o 和 90o移相器、一個 50Ω LO 輸入緩沖器、50Ω I 和 Q輸入、以及一個輸出在 700MHz 至 1050MHz 頻帶內匹配到 50Ω 的片上射頻變壓器組成。該射頻變壓器匯總來自I 和 Q 通道混頻器輸出的已調制信號，并將差分信號轉換成單端輸出信號。LO 輸入也是單端的，因此減輕了設計工作的負擔。
這兩個片上混頻器獲得了很好的平衡，從而可實現卓越的 LO 泄漏性能。在未校準的情況下，當 LO 輸入功率為 0dBm 時，在 850MHz 上的射頻輸出泄漏為極低的 -43dBm。類似地，片內精準移相器的準確度很高（失配誤差小于 0.5°），從而實現了一個 -46dBc 的未校準鏡頻抑制性能。
LT5568 用單 5V 電源工作。典型工作電流為 117mA。該器件可以用 ENABLE 引腳關斷。禁止工作時，該芯片消耗最高 50uA 靜態電流以節省功率。對于半雙工或時分復用操作模式，可采用 ENABLE 引腳來快速接通和關斷該芯片。
LT5568 采用 16 引腳 4mm x 4mm 表面貼裝 QFN 封裝。以 1,000 片為單位批量購買，每片起價為 5.35 美元，該器件已有現貨供應。
LT5568 的噪聲層為 -160.3dBm/Hz，其鏡頻抑制為 -46dBc，并具有 -43dBm 的 LO 泄漏。這款器件滿足或超過了 GSM 蜂窩基站以及其他高性能無線基礎設施發送器的動態范圍要求。
LT5568 是一款高度集成的芯片，由兩個匹配的高線性度混頻器、一個精確的 0o 和 90o移相器、一個 50Ω LO 輸入緩沖器、50Ω I 和 Q輸入、以及一個輸出在 700MHz 至 1050MHz 頻帶內匹配到 50Ω 的片上射頻變壓器組成。該射頻變壓器匯總來自I 和 Q 通道混頻器輸出的已調制信號，并將差分信號轉換成單端輸出信號。LO 輸入也是單端的，因此減輕了設計工作的負擔。
這兩個片上混頻器獲得了很好的平衡，從而可實現卓越的 LO 泄漏性能。在未校準的情況下，當 LO 輸入功率為 0dBm 時，在 850MHz 上的射頻輸出泄漏為極低的 -43dBm。類似地，片內精準移相器的準確度很高（失配誤差小于 0.5°），從而實現了一個 -46dBc 的未校準鏡頻抑制性能。
LT5568 用單 5V 電源工作。典型工作電流為 117mA。該器件可以用 ENABLE 引腳關斷。禁止工作時，該芯片消耗最高 50uA 靜態電流以節省功率。對于半雙工或時分復用操作模式，可采用 ENABLE 引腳來快速接通和關斷該芯片。
LT5568 采用 16 引腳 4mm x 4mm 表面貼裝 QFN 封裝。以 1,000 片為單位批量購買，每片起價為 5.35 美元，該器件已有現貨供應。
