低壓配電系統防雷解決方案(圖)

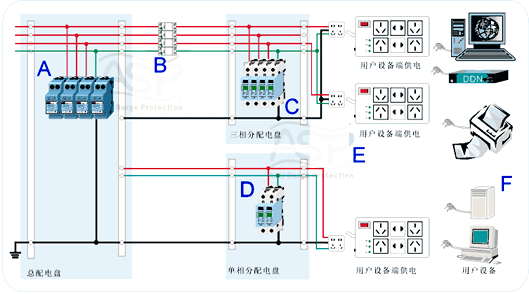

IEC電源三級防雷示意圖

注意事項：

　　電源防雷相關的注意事項 SPD（防雷器）的安裝

注意安裝位置、連接導線、失效保護裝置以及級間安裝距離等。 防雷熔斷絲或空氣開關的選擇 導線的選擇和連接

　　導線應該盡可能短，截面積應盡可能大

地線問題

　　應該采用綜合接地網，如果因為設備獨特的要求采用獨立接地情形下，應在兩個地網之間連接地電位均衡器級間安裝距離應符合規定


IEC CLASS-I 第一級電源防雷

　　適用于電源線從 LPZ0 區進入 LPZ1 區 之電源線的防雷保護和等電位連接 參照IEC防雷分區
　　要求:<1>10/350us電流大于 20KA （8/20us波電流約 80 KA） <2>保護距離要求

　　三相電源適用的防雷器型號

　　PPS-I/3-140BA PPS-I/3-100BA　- 電源防雷箱（內置 ASafe 防雷模塊、雷擊計數、遙信觸點、聲光報警、零地保護NPE模式、差模保護模式）

　　ASafe-25　(優選)ASafe-15　- ASafe 10/350us 一、二級電源防雷模塊(B+C),適用于低壓配電系統入戶端的防雷保護

　　AM1-40/4　AM1-40/3+NPE - AM系列防雷模塊/零地保護模式NPE組合（遙信觸點附加功能）

　　單相電源適用的防雷器型號

　　ASafe-25　ASafe-15　- ASafe 10/350一、二級電源防雷模塊(遙信觸點附加功能）

　　AM1-40/2　AM1-40/1+NPE - AM系列防雷模塊/零地保護模式NPE組合（遙信觸點附加功能）
　　
　　相關產品:

　　PPS-L 、PPS-I系列 : PPS-L/3-200BA | PPS-L/3-160BA | PPS-L/3-100BA | PPS-I/3-140BA | PPS-I/3-100BA | PPS-I/3-100A | PPS-I/3N-100A | PPS-I/3-100 | PPS-I/3N-100 | PPS-I/3-60AM | PPS-I/3-60A

　　ASafe系列: ASafe-15 | ASafe-25 | ASafe-35 | ASafe-NPE

　　AM1系列 : AM1-40/1 | AM1-40/2 | AM1-40/1+NPE | AM1-40/3 | AM1-40/4 | AM1-40/3+NPE | AM1/0


CLASS TO CLASS 級間協調電感

　　適用于兩級電源防雷器安裝的線路距離不足15米時，使兩級防雷器能夠最大限度發揮作用

　　要求:級間協調電感的電流值應大于等于線路中空氣開關的電流值

　　適用的級間協調電感型號

　　　　ADE-35　 - 35A 級間協調電感

　　代用方式

　　　　將第一級防雷器到第二級防雷器 或者 第二級防雷器到第三級防雷器之間的電源線延長至10米以上，并卷繞在一起
　　　　用3-4米線，纏繞9-12圈即可代用 級間協調電感器

IEC CLASS-II 第二級電源防雷 （三相防雷）

　　適用于電源線從 LPZ1 區進入 LPZ2 區 之電源線的防雷保護和等電位連接 參照IEC防雷分區
　　要求:<1> 8/20us電流大于 20KA <2>保護距離要求

適用的防雷器型號

　　PPS-II/3-40AM　- 電源防雷箱（ASP AM防雷模塊、雷擊計數、遙信觸點聲光報警附加功能）
　　PPS-II/3-40A　- 電源防雷箱（一體化MOV防雷模塊、雷擊計數、遙信觸點聲光報警附加功能）
　　PPS-II/3-40 - 電源防雷箱
　　PPS-II/3-20 - 電源防雷箱
　　AM2-20/4　- ASP防雷模塊(遙信觸點附加功能 后綴-S）
　　(優選)AM2-20/3+NPE　- ASP防雷模塊零地保護模式NPE組合（共模/差模保護、遙信觸點附加功能）

　　相關產品:

　　PPS-II系列 : PPS-II/3-40A | PPS-II/3-40 | PPS-II/3-20 | PPS-II/1-40 | PPS-II/1-20 |

　　AM2系列 : AM2-20/1 | AM2-20/2 | AM2-20/1+NPE | AM2-20/3 | AM2-20/4 | AM2-20/3+NPE | AM2/0


IEC CLASS-II 第二級電源防雷 （單相防雷）

　　適用于電源線從 LPZ1 區進入 LPZ2 區 之電源線的防雷 參照IEC防雷分區
　　要求8/20us電流大于 20KA

　　適用的防雷器型號

　　PPS-II/1-40 - 電源防雷箱
　　PPS-II/1-20 - 電源防雷箱
　　AM2-20/2　- ASP防雷模塊(遙信觸點附加功能 后綴-S）
　　(優選)AM2-20/1+NPE　- ASP防雷模塊零地保護模式NPE組合（共模/差模保護、遙信觸點附加功能）

　　相關產品:

　　PPS-II系列 : PPS-II/3-40A | PPS-II/3-40 | PPS-II/3-20 | PPS-II/1-40 | PPS-II/1-20 |

　　AM2系列 : AM2-20/1 | AM2-20/2 | AM2-20/1+NPE | AM2-20/3 | AM2-20/4 | AM2-20/3+NPE | AM2/0

IEC CLASS-III 第三級電源防雷

　　適用于電源線從 LPZ2 區進入 設備之電源線的防雷保護和等電位連接 參照 IEC防雷分區
　　要求:<1> 8/20us電流大于 10KA <2>保護距離10米

　　適用的防雷器型號

　　單相

　　A6-420NS[A6-420NS-PRO]　-　插座式電源防雷器（差模保護模式、地線錯誤指示、LED光報警、過載斷路保護、級間協調電感、EMI濾波）　功率限制 - 2000W　
　　AM3-10/2　AM3-10/1+AM-NPE　- ASP防雷模塊(遙信觸點附加功能） - 功率不限

　　三相

　　AM3-10/4　　AM3-10/3+AM-NPE　- ASP防雷模塊(遙信觸點附加功能） - 功率不限

　　相關產品:

　　A6420系列 A6421帶射頻保護系列 A6422帶電話保護系列 A6423 帶網絡保護系列 : LT A6-420 | LT A6-241 | LT A6-422 | LT A6-423 | LT A6-420NS | LT A6-241NS | LT A6-422NS | LT A6-423NS | LT A6-420NS-PRO

　　AM3系列: AM3-10/1 | AM3-10/2 | AM3-10/1+NPE | AM3-10/3 | AM3-10/4 | AM3-10/3+NPE | AM3/0


被保護設備

　　被保護設備可以是任何一種使用 [交流供電] 的設備

　　注意保護距離，不要從防雷器接出過長的電源線，如果線路太長，則需要在設備的電源進入端增加防雷插座。

　　例如：

　　UPS、穩壓電源、服務器、交換機、終端機、光端機、存儲設備
　　ATM、復印機、傳真機、衛星接收機、精密測試儀、
　　專線通信設備、程控交換機、繪圖儀、掃描儀...
　　電視機、Hi-Fi、家庭影院、DVD、VCD、LD、CD、功放 ...
　　注意UPS或者穩壓電源也需要防雷保護。
　　當被保護設備的耐壓水平特別低時，可能需要在設備前增加一級乃至多級防雷器，已達到限制電壓低于耐壓水平的防雷要求
