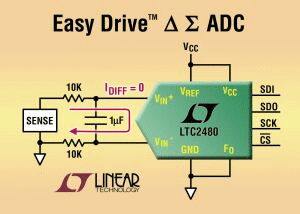

凌特公司(Linear Technology)推出LTC2480系列增量累加模數轉換器(ADC)，該系列器件具有新穎的前端設計，能夠直接數字化多種傳感器。LTC2480的Easy Drive技術使差分輸入電流平均為零，簡化了前端信號調節電路的設計，并允許用電橋、RTD、熱電耦和其它高阻抗傳感器直接驅動ADC。LTC2480據稱是第一個不用內部緩沖器而直接準確測量高阻抗輸入電源的器件，去除了片上緩沖的缺點。
傳統的Δ∑ADC的輸入級采用在輸入、基準和地之間，以高達10MHz速率切換的開關電容器網絡，其切換速率是輸入信號電平的函數。每次這些電容器切換到ADC輸入時，就會產生極大的充電/放電電流脈沖，使在前的運算放大器難以驅動。它還嚴重限制了設計師為實現附加信號濾波而喜歡使用的輸入RC網絡的時間常數。有了LTC2480系列，充電/放電電流脈沖就平衡了，而且從整個轉換周期來看，總的差分輸入電流為零，不受差分輸入電壓、共模輸入電壓、基準電壓或輸出碼的影響。這是第一次，具有大的時間常數的外部RC網絡可以直接放置在高分辨率Δ∑ADC之前而不會降低其直流準確性。
LTC2480具有16位分辨率和異常高的準確性，并具有2ppm INL、1ppm偏移和15ppm滿標度誤差。該器件含有內部溫度傳感器和高達256的可編程增益，非常適用于低電平傳感器的溫度補償。凌特公司還提供沒有內部溫度傳感器和可編程增益的器件(LTC2482)，以及具有溫度傳感器、但沒有可編程增益的24位器件(LTC2484)。整個系列的器件在簡單多路復用時都沒有轉換等待時間，高度準確的內部振蕩器具有有保證的線頻抑制，這個系列的器件還具有精確的直流性能規格和凌特公司所有LTC2400 ADC轉換器所共有的易用性。
所有三款器件都采用3×3mm 10引腳DFN封裝，并且引腳兼容，可工作在商用和工業溫度范圍。每片LTC2480的起價為1.85美元，每片LTC2482為1.65美元，而每片LTC2484為 2.45美元。所有價格都是以1,000片為單位批量購買的價格，僅供參考。
傳統的Δ∑ADC的輸入級采用在輸入、基準和地之間，以高達10MHz速率切換的開關電容器網絡，其切換速率是輸入信號電平的函數。每次這些電容器切換到ADC輸入時，就會產生極大的充電/放電電流脈沖，使在前的運算放大器難以驅動。它還嚴重限制了設計師為實現附加信號濾波而喜歡使用的輸入RC網絡的時間常數。有了LTC2480系列，充電/放電電流脈沖就平衡了，而且從整個轉換周期來看，總的差分輸入電流為零，不受差分輸入電壓、共模輸入電壓、基準電壓或輸出碼的影響。這是第一次，具有大的時間常數的外部RC網絡可以直接放置在高分辨率Δ∑ADC之前而不會降低其直流準確性。
LTC2480具有16位分辨率和異常高的準確性，并具有2ppm INL、1ppm偏移和15ppm滿標度誤差。該器件含有內部溫度傳感器和高達256的可編程增益，非常適用于低電平傳感器的溫度補償。凌特公司還提供沒有內部溫度傳感器和可編程增益的器件(LTC2482)，以及具有溫度傳感器、但沒有可編程增益的24位器件(LTC2484)。整個系列的器件在簡單多路復用時都沒有轉換等待時間，高度準確的內部振蕩器具有有保證的線頻抑制，這個系列的器件還具有精確的直流性能規格和凌特公司所有LTC2400 ADC轉換器所共有的易用性。
所有三款器件都采用3×3mm 10引腳DFN封裝，并且引腳兼容，可工作在商用和工業溫度范圍。每片LTC2480的起價為1.85美元，每片LTC2482為1.65美元，而每片LTC2484為 2.45美元。所有價格都是以1,000片為單位批量購買的價格，僅供參考。
