1 概述
隨著世界范圍內WCDMA無線網絡應用的逐漸開展，WCDMA的室內覆蓋提上日程，各大運營商均非常重視WCDMA室內覆蓋。WCDMA無線網絡的頻點集中在2GHz，高頻率帶來過大的衰減損耗和更差的信號衍射能力。如果WCDMA網絡對室內的覆蓋采用像2G網絡那樣利用室外基站天線進行室內覆蓋方案，就會要求基站有更大的輸出功率和更多數量的基站，從而導致建網成本大幅攀升，網絡規劃和優化也更加復雜。因此必須進行WCDMA室內覆蓋，以提高網絡性能，降低運營成本。
在國外的WCDMA網絡建設中，利用室外基站信號覆蓋室內造成基站功率急劇攀升，下行功率受限成為一種普遍現象。越來越多的國、內外運營商認識到，針對WCDMA網絡，只有采取專門的室內覆蓋解決方案，才能有效的提高網絡服務質量，從而爭取到更多的用戶，獲得競爭優勢。
中興通訊擁有豐富的多種網絡（GSM、CDMA、PHS、WCDMA、WLAN等）室內覆蓋的建設經驗，開展了數以千計的室內分布系統建設，并擁有這些成功案例；在工程上能夠提供業界領先的單系統和多系統室內分布系統解決方案，擁有系列化基站和高性能指標的室內分布系統器件，并擁有先進的測試工具和測試軟件。
2 中興通訊的室內覆蓋仿真
目前，國內移動通信運營商開展了大量的室內覆蓋工程建設，很大程度上改善了網絡質量。然而，多數運營商和為數不少的室內覆蓋廠家對于室內覆蓋的認識還是局限于“就樓論樓”的建設模式，缺乏“全網規劃”的大局觀。
中興通訊開展了大量的、深入的WCDMA室內覆蓋研究，進行了長期的實測、統計和分析，利用自研的工具軟件和wireless valley仿真軟件的幫助，針對各種室內覆蓋效果進行分類，如下所示。
a 基站所在大樓
室內信號強度一般小于-90dBm，且存在大量盲區，建議進行室內分布建設達到室內覆蓋，信號源可以采用基站的一扇區。
b 高樓
樓層較高，約12F，比平均樓層高5F。
結構簡單，縱深小，玻璃外墻，距離基站300米內，樓內信號較強可達-90dBm，可以通過室外宏基站達到室內覆蓋。
結構相對復雜、縱深大于40米，室內信號強度-100dBm左右，信號變化較大且存在大量盲區，建議進行室內分布建設。
c 住宅小區
住宅小區，7F左右，要求通過室外宏基站達到室內覆蓋。
距離基站300米左右，室外信號可以達到-70dBm左右，室內信號-90dBm左右，可以通過室外宏基站達到室內覆蓋。
建議基站天線掛高比周圍小區平均高度高10米~15米。
2.1 傳統的室內覆蓋設計仿真調研
目前，室內覆蓋建設的一般過程是：室內覆蓋廠家工程師根據工程經驗，選擇一棟樓并進行勘查，如發現信號差，認為有必要進行室內覆蓋建設，然后就向運營商提出室內覆蓋設計方案。這種做法基本上是憑借跟蹤和經驗的方法，它就像沒有地圖駕車跨國旅游，存在盲目性，缺乏科學性。

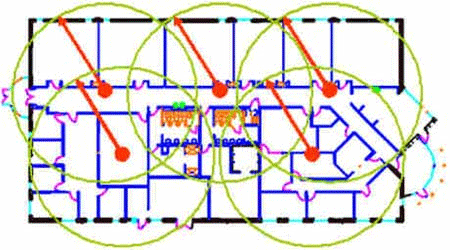

設計方案一般根據經驗確定單天線覆蓋半徑，估計覆蓋范圍，功率設計難度很大。設計結果和覆蓋效果可以參看以下二圖。
[注]：
右圖中，紅色是最強的信號，黃色是中等強的信號，綠色是適當的信號，白色是不良的/非覆蓋范圍。
這種傳統設計的缺陷是：存在不可避免的干擾，造成室內外的重大的射頻泄漏。
目前，為數不少的室內覆蓋廠家就是按照這種傳統的設計來進行室內覆蓋工程建設的，這種做法給室內宏基站網絡覆蓋帶來了不可預知的干擾影響，主設備廠家也會對傳統設計的覆蓋效果持保留意見，運營商也需要權衡干擾影響的大小�？傊�，由于缺少可視化的室內覆蓋效果，增加了更多的不確定因素。
2.2 中興通訊的室內覆蓋設計仿真調研
在室內覆蓋研究上，中興通訊關注室內外信號的干擾、切換和室內信號覆蓋效果。
傳統的設計過分依賴現場觀察和工程師的建設經驗，而且設計結果缺乏“透明度”。為了避免這種局限性，保證覆蓋效果，控制工程費用，提高設計精度，提供“可視化”的三維透明效果，控制干擾和信號泄漏，中興通訊在WCDMA上針對業界室內覆蓋仿真軟件進行了2年多的跟蹤和調研。
應用良好的室內覆蓋仿真軟件，創建越來越豐富的室內建筑材料庫，中興通訊在室內覆蓋的設計上有了新的突破。

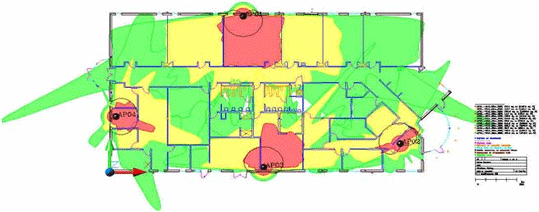

下圖是應用仿真軟件后的覆蓋效果。
從上圖可以看到，室內覆蓋在工程實施前允許看到精確徹底的覆蓋效果，泄露能被最小化，設計被最優化。
中興通訊應用室內覆蓋仿真軟件開展一些大樓的室內覆蓋工程設計和覆蓋效果仿真，并結合工程實測效果進行分析和比對，從而不斷優化仿真軟件的仿真效果，提高仿真軟件的指導作用。
3 中興通訊的室內覆蓋工程實施
中興通訊在國內成功地進行了成百上千的室內覆蓋，在室內覆蓋工程實施上積累了寶貴的經驗。工程實施在室內覆蓋上有著重要的意義。因為工程實施區域是在室內，需要保證工程質量，同時要保證工程的美觀，同時還要滿足業主的一些特殊要求。中興通訊培養了一批訓練有素的室內覆蓋專門人才，擁有豐富的室內覆蓋建設經驗，能夠勝任各種復雜環境的室內覆蓋工程實施。

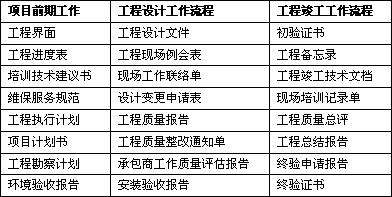

中興通訊根據長期以來的室內覆蓋建設經驗，制定了可實施的工程規范，降低了因人為造成的質量差別。室內覆蓋工程實施規范（部分）可以參見下表。
中興通訊進行了數以千計的室內覆蓋建設工程，從室內覆蓋工程勘察、設計到施工，從工程督導能力和外包商能力論證，一直嚴格遵循工程規范，確保室內覆蓋能夠高質量完成。
3.1 中興通訊室內覆蓋業務模型研究

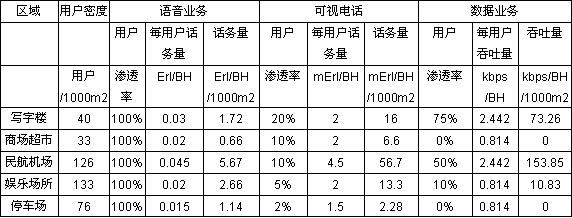

2G室內覆蓋中，只需要考慮單一的話音業務覆蓋。3G的多業務特性要求必須針對室內環境下的業務模型進行深入的研究。針對WCDMA多業務的特點，中興通訊也是投入了大量的精力進行室內環境下的業務建模研究，室內用戶能夠按照設計標準享受通信效果。下表是中興通訊在室內覆蓋業務模型上的研究（部分內容）。
上表中，中興通訊通過大量的調研、分析和統計，針對各種不同類型的室內環境進行了分類，分析每種環境下的用戶分布，考察室內各種業務的組成情況，提出了完整的室內環境下的業務模型。
在進行室內覆蓋建設工程時，針對當地的特殊情況，中興通訊將和運營商共同展開業務模型方面的溝通。
3.2 中興通訊系列化基站
室內環境千變萬化，用戶需求差異也是很大，與2G室內網絡只提供單一話音業務相比，多業務的WCDMA網絡要求針對各種不同的室內環境，能夠更為靈活的提供相應的信號源。
中興通訊提供的系列化WCDMA基站的貼身設計滿足了3G網絡對于信號源的要求，提供了高信價比的解決方案。
中興通訊的系列化基站分為室內型宏基站ZXWR B09、室外型宏基站ZXWR B09A、室外型微基站ZXWR B06C/B03C和遠端射頻模塊ZXWR B03R、室內室外型基帶資源池ZXWR BBUA和Pico 基站等系列。
其中ZXWR B01C是一種低發射功率、低功耗、低成本的緊湊型WCDMA基站，主要應用于覆蓋面積小容量需求大的場所如辦公室、機場、火車站、汽車站、賓館的公共區域和俱樂部、商業街、咖啡館和會議中心等，提高服務質量，降低應用成本，在室內安裝能夠很好地和室內環境融合，體現人文精神，避免用戶的輻射投訴，同時避免了在樓宇中大量的穿墻打洞的工程工作。
4 總結
WCDMA無線網絡的室內覆蓋已經受到了全球運營商的重視，中興通訊擁有多系統的成功地室內覆蓋解決案例。針對WCDMA系統，中興通訊進行了長期的跟蹤、實測和深入研究，著眼于WCDMA全網規劃，從全網服務質量提高的角度，在室內覆蓋上進行統籌規劃，并且運用仿真軟件加強可視化的指導作用，確保WCDMA室內覆蓋能夠在實現干擾、切換和室內覆蓋效果三者的最優組合。
隨著世界范圍內WCDMA無線網絡應用的逐漸開展，WCDMA的室內覆蓋提上日程，各大運營商均非常重視WCDMA室內覆蓋。WCDMA無線網絡的頻點集中在2GHz，高頻率帶來過大的衰減損耗和更差的信號衍射能力。如果WCDMA網絡對室內的覆蓋采用像2G網絡那樣利用室外基站天線進行室內覆蓋方案，就會要求基站有更大的輸出功率和更多數量的基站，從而導致建網成本大幅攀升，網絡規劃和優化也更加復雜。因此必須進行WCDMA室內覆蓋，以提高網絡性能，降低運營成本。
在國外的WCDMA網絡建設中，利用室外基站信號覆蓋室內造成基站功率急劇攀升，下行功率受限成為一種普遍現象。越來越多的國、內外運營商認識到，針對WCDMA網絡，只有采取專門的室內覆蓋解決方案，才能有效的提高網絡服務質量，從而爭取到更多的用戶，獲得競爭優勢。
中興通訊擁有豐富的多種網絡（GSM、CDMA、PHS、WCDMA、WLAN等）室內覆蓋的建設經驗，開展了數以千計的室內分布系統建設，并擁有這些成功案例；在工程上能夠提供業界領先的單系統和多系統室內分布系統解決方案，擁有系列化基站和高性能指標的室內分布系統器件，并擁有先進的測試工具和測試軟件。
2 中興通訊的室內覆蓋仿真
目前，國內移動通信運營商開展了大量的室內覆蓋工程建設，很大程度上改善了網絡質量。然而，多數運營商和為數不少的室內覆蓋廠家對于室內覆蓋的認識還是局限于“就樓論樓”的建設模式，缺乏“全網規劃”的大局觀。
中興通訊開展了大量的、深入的WCDMA室內覆蓋研究，進行了長期的實測、統計和分析，利用自研的工具軟件和wireless valley仿真軟件的幫助，針對各種室內覆蓋效果進行分類，如下所示。
a 基站所在大樓
室內信號強度一般小于-90dBm，且存在大量盲區，建議進行室內分布建設達到室內覆蓋，信號源可以采用基站的一扇區。
b 高樓
樓層較高，約12F，比平均樓層高5F。
結構簡單，縱深小，玻璃外墻，距離基站300米內，樓內信號較強可達-90dBm，可以通過室外宏基站達到室內覆蓋。
結構相對復雜、縱深大于40米，室內信號強度-100dBm左右，信號變化較大且存在大量盲區，建議進行室內分布建設。
c 住宅小區
住宅小區，7F左右，要求通過室外宏基站達到室內覆蓋。
距離基站300米左右，室外信號可以達到-70dBm左右，室內信號-90dBm左右，可以通過室外宏基站達到室內覆蓋。
建議基站天線掛高比周圍小區平均高度高10米~15米。
2.1 傳統的室內覆蓋設計仿真調研
目前，室內覆蓋建設的一般過程是：室內覆蓋廠家工程師根據工程經驗，選擇一棟樓并進行勘查，如發現信號差，認為有必要進行室內覆蓋建設，然后就向運營商提出室內覆蓋設計方案。這種做法基本上是憑借跟蹤和經驗的方法，它就像沒有地圖駕車跨國旅游，存在盲目性，缺乏科學性。
設計方案一般根據經驗確定單天線覆蓋半徑，估計覆蓋范圍，功率設計難度很大。設計結果和覆蓋效果可以參看以下二圖。
[注]：
右圖中，紅色是最強的信號，黃色是中等強的信號，綠色是適當的信號，白色是不良的/非覆蓋范圍。
這種傳統設計的缺陷是：存在不可避免的干擾，造成室內外的重大的射頻泄漏。
目前，為數不少的室內覆蓋廠家就是按照這種傳統的設計來進行室內覆蓋工程建設的，這種做法給室內宏基站網絡覆蓋帶來了不可預知的干擾影響，主設備廠家也會對傳統設計的覆蓋效果持保留意見，運營商也需要權衡干擾影響的大小�？傊�，由于缺少可視化的室內覆蓋效果，增加了更多的不確定因素。
2.2 中興通訊的室內覆蓋設計仿真調研
在室內覆蓋研究上，中興通訊關注室內外信號的干擾、切換和室內信號覆蓋效果。
傳統的設計過分依賴現場觀察和工程師的建設經驗，而且設計結果缺乏“透明度”。為了避免這種局限性，保證覆蓋效果，控制工程費用，提高設計精度，提供“可視化”的三維透明效果，控制干擾和信號泄漏，中興通訊在WCDMA上針對業界室內覆蓋仿真軟件進行了2年多的跟蹤和調研。
應用良好的室內覆蓋仿真軟件，創建越來越豐富的室內建筑材料庫，中興通訊在室內覆蓋的設計上有了新的突破。
下圖是應用仿真軟件后的覆蓋效果。
從上圖可以看到，室內覆蓋在工程實施前允許看到精確徹底的覆蓋效果，泄露能被最小化，設計被最優化。
中興通訊應用室內覆蓋仿真軟件開展一些大樓的室內覆蓋工程設計和覆蓋效果仿真，并結合工程實測效果進行分析和比對，從而不斷優化仿真軟件的仿真效果，提高仿真軟件的指導作用。
3 中興通訊的室內覆蓋工程實施
中興通訊在國內成功地進行了成百上千的室內覆蓋，在室內覆蓋工程實施上積累了寶貴的經驗。工程實施在室內覆蓋上有著重要的意義。因為工程實施區域是在室內，需要保證工程質量，同時要保證工程的美觀，同時還要滿足業主的一些特殊要求。中興通訊培養了一批訓練有素的室內覆蓋專門人才，擁有豐富的室內覆蓋建設經驗，能夠勝任各種復雜環境的室內覆蓋工程實施。
中興通訊根據長期以來的室內覆蓋建設經驗，制定了可實施的工程規范，降低了因人為造成的質量差別。室內覆蓋工程實施規范（部分）可以參見下表。
中興通訊進行了數以千計的室內覆蓋建設工程，從室內覆蓋工程勘察、設計到施工，從工程督導能力和外包商能力論證，一直嚴格遵循工程規范，確保室內覆蓋能夠高質量完成。
3.1 中興通訊室內覆蓋業務模型研究
2G室內覆蓋中，只需要考慮單一的話音業務覆蓋。3G的多業務特性要求必須針對室內環境下的業務模型進行深入的研究。針對WCDMA多業務的特點，中興通訊也是投入了大量的精力進行室內環境下的業務建模研究，室內用戶能夠按照設計標準享受通信效果。下表是中興通訊在室內覆蓋業務模型上的研究（部分內容）。
上表中，中興通訊通過大量的調研、分析和統計，針對各種不同類型的室內環境進行了分類，分析每種環境下的用戶分布，考察室內各種業務的組成情況，提出了完整的室內環境下的業務模型。
在進行室內覆蓋建設工程時，針對當地的特殊情況，中興通訊將和運營商共同展開業務模型方面的溝通。
3.2 中興通訊系列化基站
室內環境千變萬化，用戶需求差異也是很大，與2G室內網絡只提供單一話音業務相比，多業務的WCDMA網絡要求針對各種不同的室內環境，能夠更為靈活的提供相應的信號源。
中興通訊提供的系列化WCDMA基站的貼身設計滿足了3G網絡對于信號源的要求，提供了高信價比的解決方案。
中興通訊的系列化基站分為室內型宏基站ZXWR B09、室外型宏基站ZXWR B09A、室外型微基站ZXWR B06C/B03C和遠端射頻模塊ZXWR B03R、室內室外型基帶資源池ZXWR BBUA和Pico 基站等系列。
其中ZXWR B01C是一種低發射功率、低功耗、低成本的緊湊型WCDMA基站，主要應用于覆蓋面積小容量需求大的場所如辦公室、機場、火車站、汽車站、賓館的公共區域和俱樂部、商業街、咖啡館和會議中心等，提高服務質量，降低應用成本，在室內安裝能夠很好地和室內環境融合，體現人文精神，避免用戶的輻射投訴，同時避免了在樓宇中大量的穿墻打洞的工程工作。
4 總結
WCDMA無線網絡的室內覆蓋已經受到了全球運營商的重視，中興通訊擁有多系統的成功地室內覆蓋解決案例。針對WCDMA系統，中興通訊進行了長期的跟蹤、實測和深入研究，著眼于WCDMA全網規劃，從全網服務質量提高的角度，在室內覆蓋上進行統籌規劃，并且運用仿真軟件加強可視化的指導作用，確保WCDMA室內覆蓋能夠在實現干擾、切換和室內覆蓋效果三者的最優組合。
