晶閘管智能控制模塊應用(圖)
2005/9/6 16:40:15
淄博市臨淄銀河高技術開發有限公司 供稿
產品介紹：
本節介紹的產品是晶閘管主電路和移相觸發控制電路集成于一體的基礎型模塊。按輸入形式分為三相和單相；按輸出形式分為交流和直流。
產品用途：
廣泛應用于不同行業各類用途，如：調溫、調光、勵磁、電鍍、電解、電焊、等離子拉弧、充放電、穩壓的電源裝置，還可用于交流電機軟起動和直流電機的一般性調速。
典型應用：
一、直流電機拖動

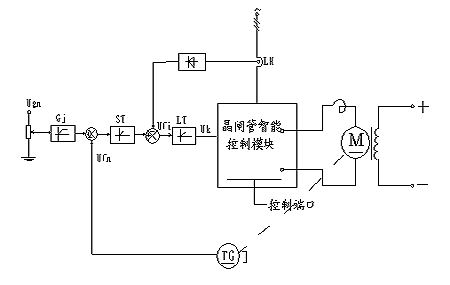

電路說明： 直流拖動系統由軟起動部分,電流、轉速PI調節器部分,功率調節部分（晶閘管智能控制模塊）,電動機部分構成。
應用領域： 該系統可廣泛用于吹塑、擠塑、印染（轉速調定）、造紙、化工、冶金（拔絲、羅紋鋼拉絲）、礦山、機床（龍門刨床、龍門銑頭）、紡織、制糖等行業。
二、交流電機軟起動

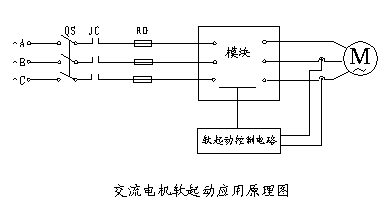

電路說明： 整個裝置由機箱、軟起動控制電路、功率調節、互感器、快熔等組成，軟起動控制電路可由模擬電路、單片機、PLC、微機等形式完成。功率部分由晶閘管智能交流模塊組成。軟起動控制電路根據互感器采集信號發出控制信號，控制智能模塊完成電機起動過程和運行中的各項要求。
應用領域： 交流電機軟起動裝置可廣泛應用于整個工業領域，具有很多優良特點。
三、調溫、調光

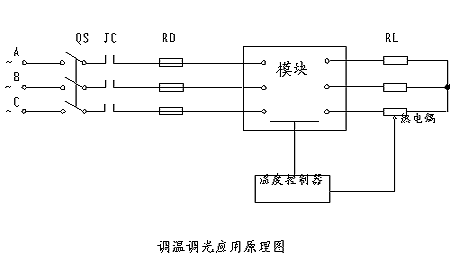

電路說明：此裝置一般由晶閘管智能控制模塊、溫度控制器（儀表、PLC、微機）及溫度檢測部分組成。
應用領域：
1．各種熱工窯爐（如：輥道窯、隧道窯、梭式窯、網帶窯、電阻爐等）用于耐火材料生產、陶瓷加工，供暖設備等。
2．舞臺調光、路燈節能控制。
3．各種擴散爐、高中頻加熱爐，如晶爐。
4．化工生產、加熱設備、汽車尾氣凈化器加工設備
四、電鍍、電解

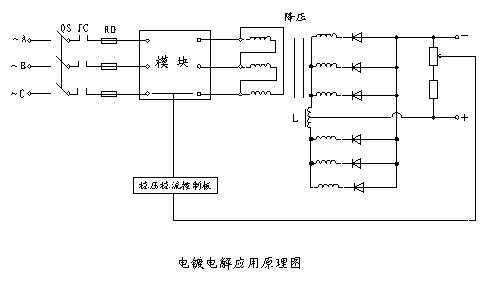

電路說明：通過晶閘管智能控制模塊控制變壓器初級電壓，變壓器次級接雙反星形（二極管）整流電路，變壓器次級兩個星點之間接一平衡電抗器L。通過穩壓或穩流控制板形成閉環控制，達到電壓或電流的穩定輸出。
應用領域:
1. 各種零部件的生產，首飾加工，工藝品加工。
2. 化工、機械生產。
3. 純凈水生產制造設備。
4. 鋁加工廠、鋼廠、鋼管廠等企業。
五、各類電源

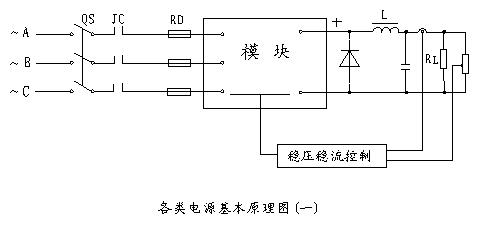

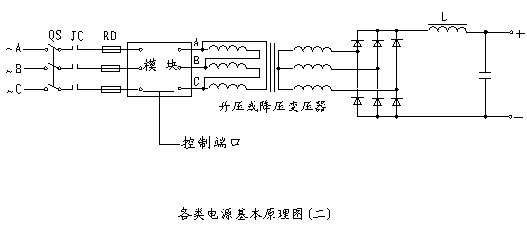

電路說明：用晶閘管智能控制模塊作功率調節部分，外加閉環控制，根據實際情況可做成具有各種功能適應不同需求的各類電源。
應用領域：廣泛用于直流電動機、發電機勵磁、直流屏（蓄電池充電），激光電源、充磁設備、ups電源等。
以上是我公司晶閘管智能模塊主要的幾個應用方向，僅供參考。我公司產品在其它領域仍有較廣泛的應用前景，如無功補償設備，超聲波儀器等。
本節介紹的產品是晶閘管主電路和移相觸發控制電路集成于一體的基礎型模塊。按輸入形式分為三相和單相；按輸出形式分為交流和直流。
產品用途：
廣泛應用于不同行業各類用途，如：調溫、調光、勵磁、電鍍、電解、電焊、等離子拉弧、充放電、穩壓的電源裝置，還可用于交流電機軟起動和直流電機的一般性調速。
典型應用：
一、直流電機拖動
電路說明： 直流拖動系統由軟起動部分,電流、轉速PI調節器部分,功率調節部分（晶閘管智能控制模塊）,電動機部分構成。
應用領域： 該系統可廣泛用于吹塑、擠塑、印染（轉速調定）、造紙、化工、冶金（拔絲、羅紋鋼拉絲）、礦山、機床（龍門刨床、龍門銑頭）、紡織、制糖等行業。
二、交流電機軟起動
電路說明： 整個裝置由機箱、軟起動控制電路、功率調節、互感器、快熔等組成，軟起動控制電路可由模擬電路、單片機、PLC、微機等形式完成。功率部分由晶閘管智能交流模塊組成。軟起動控制電路根據互感器采集信號發出控制信號，控制智能模塊完成電機起動過程和運行中的各項要求。
應用領域： 交流電機軟起動裝置可廣泛應用于整個工業領域，具有很多優良特點。
三、調溫、調光
電路說明：此裝置一般由晶閘管智能控制模塊、溫度控制器（儀表、PLC、微機）及溫度檢測部分組成。
應用領域：
1．各種熱工窯爐（如：輥道窯、隧道窯、梭式窯、網帶窯、電阻爐等）用于耐火材料生產、陶瓷加工，供暖設備等。
2．舞臺調光、路燈節能控制。
3．各種擴散爐、高中頻加熱爐，如晶爐。
4．化工生產、加熱設備、汽車尾氣凈化器加工設備
四、電鍍、電解
電路說明：通過晶閘管智能控制模塊控制變壓器初級電壓，變壓器次級接雙反星形（二極管）整流電路，變壓器次級兩個星點之間接一平衡電抗器L。通過穩壓或穩流控制板形成閉環控制，達到電壓或電流的穩定輸出。
應用領域:
1. 各種零部件的生產，首飾加工，工藝品加工。
2. 化工、機械生產。
3. 純凈水生產制造設備。
4. 鋁加工廠、鋼廠、鋼管廠等企業。
五、各類電源
電路說明：用晶閘管智能控制模塊作功率調節部分，外加閉環控制，根據實際情況可做成具有各種功能適應不同需求的各類電源。
應用領域：廣泛用于直流電動機、發電機勵磁、直流屏（蓄電池充電），激光電源、充磁設備、ups電源等。
以上是我公司晶閘管智能模塊主要的幾個應用方向，僅供參考。我公司產品在其它領域仍有較廣泛的應用前景，如無功補償設備，超聲波儀器等。
