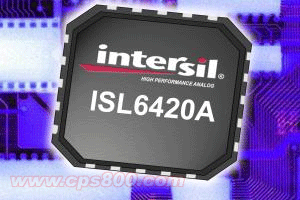

Intersil公司日前推出寬輸入的增強型PWM(脈寬調制)控制器ISL6420A，有較寬的應用范圍(5V和12V的中間總線電壓)，可用于工業，醫療和消費電子領域具有高輸入電壓的應用中。
據介紹，ISL6420A可提供從100kHz到1.4MHz可編程的開關頻率。轉換器的輸出電壓可精確地穩定到低達0.6V，在溫度和電網電壓變化范圍內，其最大公差為1%。瞬變條件下，PWM占空比的范圍從0%到100%。
Intersil的ISL6420A采用帶有外部補償?shù)碾妷耗Ｊ娇刂平Y(jié)構，可增加靈活性，提供快速瞬態響應。Pgood監控輸出電壓，一個外部電容允許用戶延遲Pgood，不再需要在電路板上增加額外的監控IC。
此外，該器件的特點是具有外部參考電壓跟蹤模式，可用于外部參考電壓降壓轉換器和DDR(雙數據率)終端供電等應用場合中，還具有電壓余量模式，可供在網絡式DC/DC轉換器的應用場合中進行系統測試。ISL6420A采用預偏置負載啟動，具有過壓，過流，欠壓鎖定和過熱關閉等保護功能。誤差放大器的特點是具有15MHz的增益帶寬和6V/us的轉換速率，可提供較高的轉換器帶寬，實現快速瞬態響應。
“Intersil的ISL6420A具有可編程的開關頻率，可編程的軟啟動，外部補償和兩種封裝選擇，對設計者來說有很高的靈活性，”Intersil電源管理組的市場經理，Sarika Arora說，“ISL6420A也在一個單個的封裝中集成了控制、輸出調節、監視和保護功能。”
該控制器的主要特點如下：
· 輸入工作電壓為4.5V到28V
· 出色的輸出電壓穩壓特性：0.6V的內部參考電壓；在供電電壓和溫度變化范圍內，參考電壓的精度為1%
· 通過電阻器可選擇的開關頻率：100kHz到1.4MHz
· 電壓余量和外部參考電壓跟蹤模式
· 可編程控制的軟啟動
· 快速瞬態響應：具有高帶寬誤差放大器；占空比在0%到100%的范圍內完全可調
ISL6420A的目標應用包括：負載點(POL)應用、5V和12V總線結構的DC/DC轉換、DSP和ASIC內核電源、LCD電視設計、工業和醫療應用、便攜式儀器、路由器，交換機、數據通信以及電信應用。
據介紹，ISL6420A可提供從100kHz到1.4MHz可編程的開關頻率。轉換器的輸出電壓可精確地穩定到低達0.6V，在溫度和電網電壓變化范圍內，其最大公差為1%。瞬變條件下，PWM占空比的范圍從0%到100%。
Intersil的ISL6420A采用帶有外部補償?shù)碾妷耗Ｊ娇刂平Y(jié)構，可增加靈活性，提供快速瞬態響應。Pgood監控輸出電壓，一個外部電容允許用戶延遲Pgood，不再需要在電路板上增加額外的監控IC。
此外，該器件的特點是具有外部參考電壓跟蹤模式，可用于外部參考電壓降壓轉換器和DDR(雙數據率)終端供電等應用場合中，還具有電壓余量模式，可供在網絡式DC/DC轉換器的應用場合中進行系統測試。ISL6420A采用預偏置負載啟動，具有過壓，過流，欠壓鎖定和過熱關閉等保護功能。誤差放大器的特點是具有15MHz的增益帶寬和6V/us的轉換速率，可提供較高的轉換器帶寬，實現快速瞬態響應。
“Intersil的ISL6420A具有可編程的開關頻率，可編程的軟啟動，外部補償和兩種封裝選擇，對設計者來說有很高的靈活性，”Intersil電源管理組的市場經理，Sarika Arora說，“ISL6420A也在一個單個的封裝中集成了控制、輸出調節、監視和保護功能。”
該控制器的主要特點如下：
· 輸入工作電壓為4.5V到28V
· 出色的輸出電壓穩壓特性：0.6V的內部參考電壓；在供電電壓和溫度變化范圍內，參考電壓的精度為1%
· 通過電阻器可選擇的開關頻率：100kHz到1.4MHz
· 電壓余量和外部參考電壓跟蹤模式
· 可編程控制的軟啟動
· 快速瞬態響應：具有高帶寬誤差放大器；占空比在0%到100%的范圍內完全可調
ISL6420A的目標應用包括：負載點(POL)應用、5V和12V總線結構的DC/DC轉換、DSP和ASIC內核電源、LCD電視設計、工業和醫療應用、便攜式儀器、路由器，交換機、數據通信以及電信應用。
