凌特推出用于隔離電源的同步反激式控制器(圖)

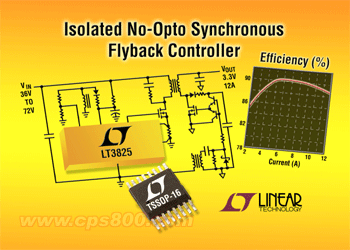

　　凌特公司（Linear Technology Corporation）推出用于 10W 至 60W 或輸出高達 12A 的隔離電源、具有精確調節和高效率的同步反激式 DC/DC 控制器 LT3825。LT3825 是電流模式控制器，以通過變壓器繞組檢測副端電壓為基礎調節輸出電壓。這允許不使用光隔離器對輸出進行精準調節，改善了動態響應和系統可靠性。同步整流提高了轉換效率并改善了在多個輸出電源時的輸出互調。例如，LT3825 以高達 90% 的效率和僅為 0.009% 的調節將一個 36V 至 72V 的輸入電源轉換成 3.3V/12A 的隔離輸出。應用包括電信、醫療、工業和儀表系統中的隔離電源。

　　LT3825 具有獨特的反饋放大器，通過在反激期間對變壓器繞組電壓取樣并使用這個電壓來精確調節輸出電壓，從而去除了對光隔離器的需求。這減輕了設計師在微調電源所需的時間。此外，去除光隔離器還改善了輸出瞬態響應。可編程基本柵極延遲功能允許從電路中去掉多個分立組件并優化 MOSFET 開關時間和變壓器選擇。為了進一步簡化設計，LT3825 允許用一個電容器在 50kHz 至 250kHz 內調節其開關頻率。該集成電路還可以同步到一個外部振蕩器上。

　　性能概要：LT3825

　　·無需光隔離器：直接從主端繞組檢測輸出電壓

　　·同步驅動器實現大功率和高效率

　　·輸入電壓僅受外部電源組件限制

　　·不用用戶微調就可準確調節

　　·50kHz 至 250kHz 開關頻率

　　·可同步

　　LT3825 的額定工作溫度范圍為 -40oC 至 125oC，采用耐熱增強型 16 引線 TSSOP 封裝。以 1,000 片為單位批量購買，每片起價為 3.10 美元。
