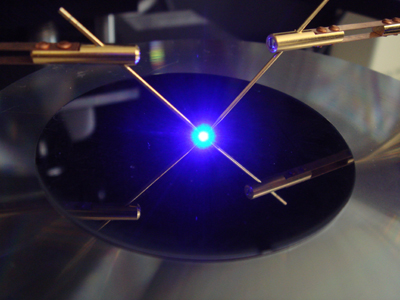

日本京都的風險企業Shimei半導體,在硅底板上開發出了GaN類發光二極管(LED)芯片(該公司Web網站)。其中,藍色LED的輸出功率為最大10mW,與普及型藍色LED芯片的功率幾乎相同,而成本卻比在藍寶石底板上制作的藍色LED芯片少一半。據介紹,之所以能夠降低制造成本,是因為與藍寶石底板相比,硅底板的價格僅為約1/10,另外硅底板比藍寶石底板柔軟,更易于加工。新產品的發光波長為450nm。芯片尺寸為0.3mm見方。20mA驅動時的光度為1.5~2cd。除了藍色LED之外,紫明半導體還在硅底板上制作出了綠色LED。
通常,在硅底板上生成GaN膜時,由于GaN與硅的熱膨脹率以及晶格常數差異較大,因此容易產生龜裂等缺陷。此次,通過在硅底板上交互堆疊多層AlInGaN與AlInGaN以外的材料作為緩沖層來抑制缺陷的發生。使用同樣的手法,日本三墾電氣(Sanken Electric)與名古屋工業大學正在共同開發在硅底板上制作的GaN類LED。三墾電氣通過在硅底板上交互堆疊多層AlN和GaN來作為緩沖層。

由于硅比藍寶石更容易吸收光線,所以在此次的藍色LED緩沖層上設置了反射結構。與藍寶石相比,硅具有熱傳導性高的優點,在硅底板上制作的GaN類LED的散熱特性會得到提高。與絕緣的藍寶石不同,由于硅能夠導電,因此還具有可將n型電極安裝在LED芯片最下部的優點。通常,用藍寶石底板制成的LED,由于藍寶石為絕緣體,因此必須將LED的上部削掉一部分以安裝n型電極。而采用硅底板,則可取消切削工序,因此預計成品率將得以提高。另外據介紹,由于硅的硬度比藍寶石以及SiC低,因此容易切割,所以也便于提高成品率。
Shimei半導體計劃從2007年4月開始樣品供貨,目前正在進行月產300萬枚芯片的準備工作。除了以裸芯片(Bare Chip)方式銷售之外,Shimei半導體還考慮晶圓供貨.
通常,在硅底板上生成GaN膜時,由于GaN與硅的熱膨脹率以及晶格常數差異較大,因此容易產生龜裂等缺陷。此次,通過在硅底板上交互堆疊多層AlInGaN與AlInGaN以外的材料作為緩沖層來抑制缺陷的發生。使用同樣的手法,日本三墾電氣(Sanken Electric)與名古屋工業大學正在共同開發在硅底板上制作的GaN類LED。三墾電氣通過在硅底板上交互堆疊多層AlN和GaN來作為緩沖層。

由于硅比藍寶石更容易吸收光線,所以在此次的藍色LED緩沖層上設置了反射結構。與藍寶石相比,硅具有熱傳導性高的優點,在硅底板上制作的GaN類LED的散熱特性會得到提高。與絕緣的藍寶石不同,由于硅能夠導電,因此還具有可將n型電極安裝在LED芯片最下部的優點。通常,用藍寶石底板制成的LED,由于藍寶石為絕緣體,因此必須將LED的上部削掉一部分以安裝n型電極。而采用硅底板,則可取消切削工序,因此預計成品率將得以提高。另外據介紹,由于硅的硬度比藍寶石以及SiC低,因此容易切割,所以也便于提高成品率。
Shimei半導體計劃從2007年4月開始樣品供貨,目前正在進行月產300萬枚芯片的準備工作。除了以裸芯片(Bare Chip)方式銷售之外,Shimei半導體還考慮晶圓供貨.
