凌力爾特新推出的高壓、大功率 DC/DC uModuleTM（微型模塊）負載點（POL）穩壓器系列器件具有多種新功能和不同輸出功率能力。LTM4601、LTM4602 和 LTM4603 這 3 種器件每一種都含有實現 6A 至 48A 負載點穩壓器所需的所有組件，其中包括電感器、功率 MOSFET、DC/DC 控制器、補償電路和輸入/輸出旁路電容器。這些器件采用緊湊型 15mm x 15mm x 2.8mm LGA 封裝，可保護解決方案免受外部環境影響，而且由于模塊散熱功能增強，因此可實現高效率散熱。這些微型模塊提供了表面貼裝集成電路的大小、外形尺寸和簡單性。采用這個微型模塊 POL 穩壓器系列進行設計并不需開關模式電源知識，極大地簡化了數字電路設計師的任務。每個器件都提供電路仿真模型和布局。這些微型模塊可用于廣泛的應用，如工業自動化、RAID和高可用性系統、刀片服務器、醫療成像、無線基站、計算和網絡系統。
每種 DC/DC 微型模塊的額定工作電壓是 4.5V 至 28V（標準電壓版本為 20V）。輸出電壓可用一個電阻在 0.6V 至 5V 范圍內調整。這個新系列增加的新功能包括用于實現較低開關噪聲的鎖相環（PLL）同步以及多相（PolyPhaseTM）工作（并聯多個微型模塊穩壓器以輸送更大的輸出電流）、為 FPGA、DSP、ASIC 等低壓、大電流負載精確調節的真正差分遠端檢測、以及實現多電壓軌系統正確啟動的 跟蹤/裕度控制。
LTM4601、LTM4602、LTM4603 和之前推出的 LTM4600 微型模塊具有電流模式架構，提供快速短路保護以及過壓和欠壓保護。由于這些器件尺寸小和重量輕（1.73g），所以可用任何抓放型機器處理。此外，其扁平設計對于實現暢通無阻的氣流是很有效的，特別是在非常致密的系統中。
凌力爾特公司電源業務部總經理 Don Paulus 說：“增加這 5 個新的電源微型模塊使得一系列電源設計更加快速和容易。這些微型模塊重量輕，采用扁平封裝，可以焊接到很多電路板的背面，從而可以高效率使用電路板空間，并將正面空間留給 FPGA、DDR 存儲器等復雜的數字集成電路。我們預計，將有廣泛的應用大量采用這些微型模塊。”

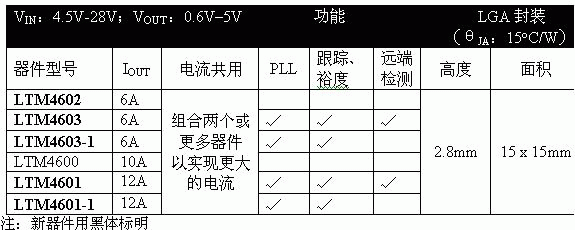

表 1：新的微型模塊系列：完整的 DC/DC 穩壓器解決方案
LTM4601 和 LTM4603
LTM4601 是全功能 12A 輸出微型模塊 DC/DC 解決方案。該器件包括 PLL、跟蹤和裕度控制以及遠端檢測。LTM4603 的額定電流為 6A，并具有與 LTM4601 相同的功能、占板面積和布局。每種器件都有兩種電壓選項：4.5V 至 20V 或 4.5V 至 28V。兩種器件的額定工作溫度范圍為 -40oC 至 85oC。
LTM4601-1 和 LTM4603-1
LTM4601-1 和 LTM4603-1 除了沒有遠端檢測功能，其他方面分別與 LTM4601 和 LTM4603相同。這兩種器件都允許電流共用，通過并聯多個器件的輸出實現更大的負載電流。每種器件都有兩種電壓選項：4.5V 至 20V 或 4.5V 至 28V。它們的額定工作溫度范圍為 -40oC 至 85oC。
LTM4600 和 LTM4602
LTM4600 是一款 10A DC/DC 微型模塊，可供那些與縮減功能組合相兼容的 POL 解決方案使用。LTM4602 額定電流為 6A，具有與 LTM4600 相同的功能、占板面積和布局。每種器件都有兩種電壓選項，4.5V 至 20V 或 4.5V 至 28V。兩種器件的額定工作溫度范圍為 -40oC 至 85oC。以 1,000 片為單位批量購買，每片起價為 11.95 美元。
每種 DC/DC 微型模塊的額定工作電壓是 4.5V 至 28V（標準電壓版本為 20V）。輸出電壓可用一個電阻在 0.6V 至 5V 范圍內調整。這個新系列增加的新功能包括用于實現較低開關噪聲的鎖相環（PLL）同步以及多相（PolyPhaseTM）工作（并聯多個微型模塊穩壓器以輸送更大的輸出電流）、為 FPGA、DSP、ASIC 等低壓、大電流負載精確調節的真正差分遠端檢測、以及實現多電壓軌系統正確啟動的 跟蹤/裕度控制。
LTM4601、LTM4602、LTM4603 和之前推出的 LTM4600 微型模塊具有電流模式架構，提供快速短路保護以及過壓和欠壓保護。由于這些器件尺寸小和重量輕（1.73g），所以可用任何抓放型機器處理。此外，其扁平設計對于實現暢通無阻的氣流是很有效的，特別是在非常致密的系統中。
凌力爾特公司電源業務部總經理 Don Paulus 說：“增加這 5 個新的電源微型模塊使得一系列電源設計更加快速和容易。這些微型模塊重量輕，采用扁平封裝，可以焊接到很多電路板的背面，從而可以高效率使用電路板空間，并將正面空間留給 FPGA、DDR 存儲器等復雜的數字集成電路。我們預計，將有廣泛的應用大量采用這些微型模塊。”
表 1：新的微型模塊系列：完整的 DC/DC 穩壓器解決方案
LTM4601 和 LTM4603
LTM4601 是全功能 12A 輸出微型模塊 DC/DC 解決方案。該器件包括 PLL、跟蹤和裕度控制以及遠端檢測。LTM4603 的額定電流為 6A，并具有與 LTM4601 相同的功能、占板面積和布局。每種器件都有兩種電壓選項：4.5V 至 20V 或 4.5V 至 28V。兩種器件的額定工作溫度范圍為 -40oC 至 85oC。
LTM4601-1 和 LTM4603-1
LTM4601-1 和 LTM4603-1 除了沒有遠端檢測功能，其他方面分別與 LTM4601 和 LTM4603相同。這兩種器件都允許電流共用，通過并聯多個器件的輸出實現更大的負載電流。每種器件都有兩種電壓選項：4.5V 至 20V 或 4.5V 至 28V。它們的額定工作溫度范圍為 -40oC 至 85oC。
LTM4600 和 LTM4602
LTM4600 是一款 10A DC/DC 微型模塊，可供那些與縮減功能組合相兼容的 POL 解決方案使用。LTM4602 額定電流為 6A，具有與 LTM4600 相同的功能、占板面積和布局。每種器件都有兩種電壓選項，4.5V 至 20V 或 4.5V 至 28V。兩種器件的額定工作溫度范圍為 -40oC 至 85oC。以 1,000 片為單位批量購買，每片起價為 11.95 美元。
