雙路 36V 低損耗電源通路控制器驅動大型 PFET(圖)

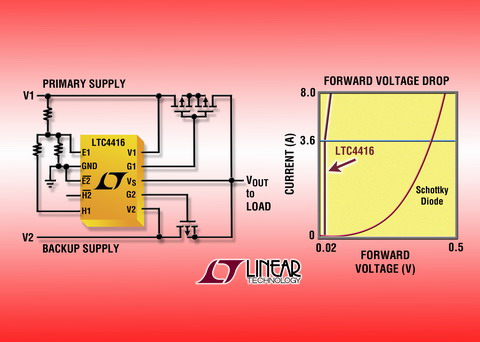

　　凌力爾特公司（Linear Technology Corporation）日前推出堅固的雙路“理想二極管”電源通路（PowerPathTM）控制器 LTC4416 和 LTC4416-1，用于在電源切換電路中驅動小型和大型柵電容 P 溝道 MOSFET。該器件的控制電路允許兩個電源協同運作, 從而確保了這些電源的高效“或”操作。LTC4416和 LTC4416-1 的控制 PFET 具有 25mV 的正向電壓，這明顯地低于肖特基二極管的正向電壓，因此延長了電池壽命，同時降低了功耗和熱量。應用包括從多個輸入電源獲取功率的系統，如大電流電源通路開關、不間斷電源、電池備份系統、具有電池備份電源的應急系統、邏輯控制電源開關以及汽車和工業系統。

　　LTC4416 是專為與緩慢擺動的輸入電源一起工作而設計的，并提供了一種“軟關斷”功能，旨在最大限度地減小電源電壓變化時的壓降。LTC4416-1 為必須迅速斷開的快速擺動輸入電源而優化。在保護負載免遭大輸入瞬變的損壞或防止在用戶認為不需要的時候加載電源的場合，該功能是頗有用處的。LTC4416 和 LTC4416-1 保證在寬工作條件范圍內滿足性能規格要求，如 -40oC 至 125oC 的環境溫度范圍和 3.6V 至 36V 的電壓范圍。

　　LTC4416 和 LTC4416-1 具有 70uA 的超低靜態電流（每通道 35uA），而且不受負載電流影響。此外，這些集成電路利用強大的柵極驅動實現分別為 60us 和 30us 的快速柵極接通和斷開時間。這些器件還具有電池反向放電保護和 MOSFET 柵極保護箝位電路。

　　采用 10 引線 MSOP 封裝的 LTC4416EMS/-1 和 LTC4416IMS/-1 都有現貨供應。以 1,000 片為單位批量購買，每片起價分別為 2.45 美元和 2.95 美元。

性能概要：
• 電源“或”二極管的非常低損耗替代方案
• 專門設計來驅動大型 PFET
• 寬工作電壓范圍：3.6V 至 36V
• -40oC 至 +125oC 的工作溫度范圍
• 電池反向保護
• 在 DC 電源之間自動切換
• 低靜態電流：70uA（每通道 35uA）
• 為快速變化的輸入電源而優化（僅 LTC4416-1）
• 負載電流共用
• MOSFET 柵極保護箝位
• 最少的外部組件
• 節省空間的 10 引線 MSOP 封裝
