凌力爾特新型熱插拔控制器確保了連續可靠的操作(圖)

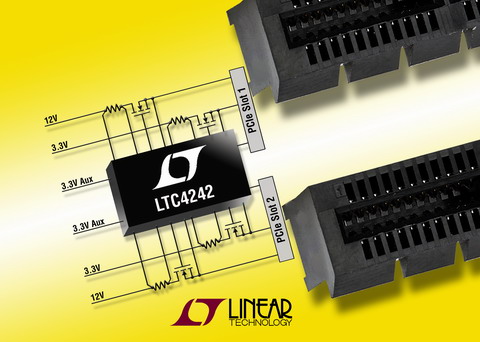

　　凌力爾特（Linear Technology）日前推出一款用于中檔網絡或存儲服務器以及嵌入式應用的窄體、雙槽式PCI Express熱插拔（Hot Swap™）控制器 LTC4242。該器件通過免除復雜的軟件接口而使應用得以簡化，并提供了一種用于對位于兩個插槽上的主電源（12V和3.3V）和輔助電源（3.3V AUX）進行獨立控制的堅固和緊湊型解決方案。每個電源均被進行欠壓和過流故障的連續監視。對 12V 電源輸入提供了高達 20V 的保護，從而實現了更強的堅固性。再加上模擬電流限制放大器，具可調響應時間的電子電路斷路器提供了雙級過流保護。輔助電源的控制是采用單獨的 ON 和 FAULT 引腳以完全獨立的方式來進行。內部 3.3V AUX MOSFET 具有 0.25Ω 的低接通電阻，加之 QFN 封裝上裸露的背部金屬和熱停機保護功能，使器件中的發熱量得到了最大限度的抑制。一個單獨的 VCC 引腳允許器件在未接入主電源的情況下執行上電操作，并能夠安全地承受輔助電源中的干擾，因而確保了連續可靠的操作。

　　5mm×7mm QFN 封裝的寬度非常窄，完全可以在需要優化電路板空間的場合安裝在 PCI Express 連接器之間。可選的引線封裝（36 引腳 SSOP）是一種專門針對窄式應用而設計的專有封裝型式，所需寬度不到 8mm（包括用于引腳的焊盤焊接區在內）。雖然外形尺寸很小，但是該控制器仍然提供了每個端口的主電源和輔助電源的獨立控制、主電源和輔助電源的單獨 FAULT 輸出、每個插槽的電源良好輸出、以及每個插槽的板卡存在輸入。

　　LTC4242 具有商用和工業溫度規格范圍，采用 5mm x 7mm 38 引線 QFN 封裝和 36 引線 SSOP 封裝，有現貨供應。以 1,000 片為單位批量購買，每片起價為 3.30 美元。

　　對于更加精細復雜的監視，凌力爾特公司還提供了單槽式熱插拔控制器LTC4245，該器件包括一個集成 ADC 和面向高端 PCI Express 應用的 I2C 接口。

性能概要：
• 允許安全插入 PCI Express 背板
• 控制兩個獨立的 PCI Express 插槽
• 獨立控制主電源和輔助電源
• 為 12V 電源輸入引腳提供了 20V 的額定電壓保護
• 集成的 0.25Ω AUX 開關
• 36 引線 SSOP 和 38 引線 QFN 封裝
