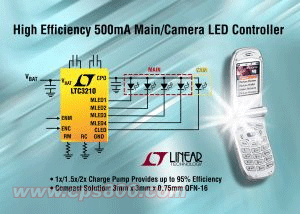

凌特公司(LinearTechnology)近日推出一款用于驅動蜂窩電話的主LED和照相LED的充電泵LTC3210，具有高集成度、800kHz、低噪聲、1x/1.5x/2x多模式等特點。器件提供了總輸出電流達500mA的5個LED電流源：4x25mA LED主顯示屏和一個400mA高電流照相LED顯示屏，并采用緊湊型3mm×3mm QFN封裝。
據介紹，每個顯示屏均采用數字式控制，并通過一個單線接口來進行獨立調光和編程。LTC3210的2.9V至4.5V輸入電壓范圍專為單節鋰離子電池蜂窩電話應用而優化。當采用一節鋰離子電池(標稱電壓值為3.6V)來驅動時，效率可達95%，靜態電流僅為400μA，因而最大限度地延長了電池的運行時間。高開關頻率使得能夠采用小型外部電容器。LTC3210只需要4個小型電容器和兩個電流設置電阻器，從而造就了一款纖巧、扁平(高度為0.75mm)、占板面積小于20平方厘米的解決方案。
LTC3210充電泵采用低噪聲恒定頻率操作，并可根據VIN和LED正向電壓條件來自動優化效率。該器件在1x模式中上電，并在任何被使能的LED電流源接近壓降狀態時自動切換至升壓模式(1.5x)；隨后的壓降將把器件接入2x模式。主顯示屏和CAM顯示屏的最大電流是采用兩個電阻器(各用于一個顯示屏)來設定。LED電流是利用精準的內部電流源來控制，而每個顯示屏的調光和ON/OFF控制是通過一個單線接口來實現。LTC3210具有64個用于主顯示屏的亮度級和8個用于CAM輸出的亮度級。內部電路可防止在啟動和模式切換期間產生涌入電流和過大的輸入噪聲；此外，該器件還具有開路/短路LED保護功能。
LTC3210EUD采用扁平16引腳QFN 3mm×3mm封裝，有現貨供應。以1,000片為單位批量購買，每片價格為1.70美元。
據介紹，每個顯示屏均采用數字式控制，并通過一個單線接口來進行獨立調光和編程。LTC3210的2.9V至4.5V輸入電壓范圍專為單節鋰離子電池蜂窩電話應用而優化。當采用一節鋰離子電池(標稱電壓值為3.6V)來驅動時，效率可達95%，靜態電流僅為400μA，因而最大限度地延長了電池的運行時間。高開關頻率使得能夠采用小型外部電容器。LTC3210只需要4個小型電容器和兩個電流設置電阻器，從而造就了一款纖巧、扁平(高度為0.75mm)、占板面積小于20平方厘米的解決方案。
LTC3210充電泵采用低噪聲恒定頻率操作，并可根據VIN和LED正向電壓條件來自動優化效率。該器件在1x模式中上電，并在任何被使能的LED電流源接近壓降狀態時自動切換至升壓模式(1.5x)；隨后的壓降將把器件接入2x模式。主顯示屏和CAM顯示屏的最大電流是采用兩個電阻器(各用于一個顯示屏)來設定。LED電流是利用精準的內部電流源來控制，而每個顯示屏的調光和ON/OFF控制是通過一個單線接口來實現。LTC3210具有64個用于主顯示屏的亮度級和8個用于CAM輸出的亮度級。內部電路可防止在啟動和模式切換期間產生涌入電流和過大的輸入噪聲；此外，該器件還具有開路/短路LED保護功能。
LTC3210EUD采用扁平16引腳QFN 3mm×3mm封裝，有現貨供應。以1,000片為單位批量購買，每片價格為1.70美元。
