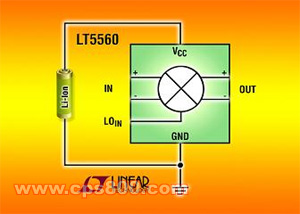

凌特公司(Linear Technology Corporation)日前推出了新型高性能混頻器LT5560，該產品具有低功耗特點，能從低頻一直到高達4GHz的頻率上工作。該器件可以配置成上變頻或下變頻混頻器，為實現廣泛的高性能便攜式或固定式無線系統提供了靈活性。
當配置成標稱電源電流為10mA的900MHz下變頻混頻器時，LT5560具有+9.7dBm的高IIP3和10.1dB的噪聲指數。2.6dB的高變頻增益對這一性能起到了補償作用。此外，該器件具有范圍為-55dBc的端口至端口射頻隔離度。
LT5560采用雙平衡混頻器內核設計，最大限度地提高了線性度和射頻隔離度。本機振蕩器(LO)端口可以用-6至+1dBm范圍的單端、低電平輸入驅動。此外，信號輸入端口含有一個輸入緩沖器，提供了較高的LO至INPUT隔離度，同時提高了變頻增益。
LT5560采用具有2.7V至5.25V寬工作電壓范圍的單電源工作。標稱靜態電流為10mA，所有參數都是在這一電流上規定的。不過，LT5560的電源電流可以用單個外部電阻在低至4mA到高達13.5mA的范圍內調節，這樣可在功耗和線性度之間取得平衡。此外，該器件還可以用ENABLE引腳關斷。在禁止工作時，該芯片一般消耗0.1uA靜態電流以節省功率。
LT5560采用小占板面積的8引腳3x3mm表面貼DFN封裝。以1,000片為單位批量購買，每片起價為1.56美元。該器件現在就有現貨供應。
當配置成標稱電源電流為10mA的900MHz下變頻混頻器時，LT5560具有+9.7dBm的高IIP3和10.1dB的噪聲指數。2.6dB的高變頻增益對這一性能起到了補償作用。此外，該器件具有范圍為-55dBc的端口至端口射頻隔離度。
LT5560采用雙平衡混頻器內核設計，最大限度地提高了線性度和射頻隔離度。本機振蕩器(LO)端口可以用-6至+1dBm范圍的單端、低電平輸入驅動。此外，信號輸入端口含有一個輸入緩沖器，提供了較高的LO至INPUT隔離度，同時提高了變頻增益。
LT5560采用具有2.7V至5.25V寬工作電壓范圍的單電源工作。標稱靜態電流為10mA，所有參數都是在這一電流上規定的。不過，LT5560的電源電流可以用單個外部電阻在低至4mA到高達13.5mA的范圍內調節，這樣可在功耗和線性度之間取得平衡。此外，該器件還可以用ENABLE引腳關斷。在禁止工作時，該芯片一般消耗0.1uA靜態電流以節省功率。
LT5560采用小占板面積的8引腳3x3mm表面貼DFN封裝。以1,000片為單位批量購買，每片起價為1.56美元。該器件現在就有現貨供應。
