5月18日，凌特公司推出的新型高性能正交調制器為從基帶到 850 ~ 965MHz 頻帶的直接轉換而優化，可為 GSM、EDGE、CDMA2000 基站和 900MHz RFID 閱讀器組成經濟的解決方案。LT5558 的 I（同相）和 Q（正交相位）基帶輸入提供了高阻抗和一個 2.1V 的共模電壓，從而實現了高輸入信號驅動電平以及至有源濾波器的便利基帶耦合。其直接至射頻發送器架構使基站設計師能夠實現高性能，同時減少器件數、縮小解決方案尺寸并節省系統成本。該產品具有卓越的線性度，在 900MHz 時的 OIP3（輸出 3 階截取點）為 22.4dBm，OIP2（輸出 2 階截取點）為 65dBm。此外，LT5558 具有 -158dBm/Hz 的低噪聲層，鏡頻抑制為 -49dBc，LO 泄漏為 -43.7dBm。這個器件滿足或超過了 GSM 蜂窩基站以及其它高性能無線基礎設施發送器的動態范圍要求。

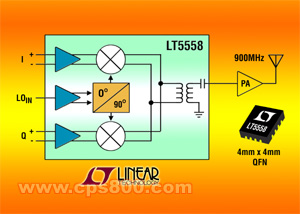

LT5558 具有兩個匹配的高線性度混頻器、一個精確 0o 和 90o移相器、一個具集成緩沖器的 50Ω LO 輸入和一個輸出在 600MHz 至 1100MHz 頻帶范圍內匹配到 50Ω 的片上射頻變壓器。該射頻變壓器匯總來自I 和 Q 通道混頻器輸出的已調制信號，在無需外部匹配組件的情況下，將所得的差分信號轉換成單端、50Ω 輸出。
兩個片上混頻器已進行很好的平衡，具有卓越的 LO 泄漏性能。在LO 輸入驅動電平為 0dBm 時，于 900MHz 射頻輸出的泄漏在未校準情況下僅為 -43.7dBm。類似地，片上精確移相器的準確度很高（失配誤差小于 0.5o），從而實現了 -49dBc 的未校準鏡頻抑制性能。
LT5558 用單一 5V 電源工作。典型工作電流為 108mA。該器件還可以用 ENABLE 引腳關斷。禁止工作時，該芯片最多消耗 50uA 靜態電流以節省功率。就半雙工或時分復用工作模式而言，該芯片可以用 ENABLE 引腳迅速接通和斷開。
LT5558 采用 16 引腳 4mm x 4mm 表面貼裝 QFN 封裝。以 1,000 片為單位批量購買，每片起價為 5.35 美元，并立刻有現貨供應。
LT5558 具有兩個匹配的高線性度混頻器、一個精確 0o 和 90o移相器、一個具集成緩沖器的 50Ω LO 輸入和一個輸出在 600MHz 至 1100MHz 頻帶范圍內匹配到 50Ω 的片上射頻變壓器。該射頻變壓器匯總來自I 和 Q 通道混頻器輸出的已調制信號，在無需外部匹配組件的情況下，將所得的差分信號轉換成單端、50Ω 輸出。
兩個片上混頻器已進行很好的平衡，具有卓越的 LO 泄漏性能。在LO 輸入驅動電平為 0dBm 時，于 900MHz 射頻輸出的泄漏在未校準情況下僅為 -43.7dBm。類似地，片上精確移相器的準確度很高（失配誤差小于 0.5o），從而實現了 -49dBc 的未校準鏡頻抑制性能。
LT5558 用單一 5V 電源工作。典型工作電流為 108mA。該器件還可以用 ENABLE 引腳關斷。禁止工作時，該芯片最多消耗 50uA 靜態電流以節省功率。就半雙工或時分復用工作模式而言，該芯片可以用 ENABLE 引腳迅速接通和斷開。
LT5558 采用 16 引腳 4mm x 4mm 表面貼裝 QFN 封裝。以 1,000 片為單位批量購買，每片起價為 5.35 美元，并立刻有現貨供應。
