意法半導體(ST)日前推出一個雙通道終接芯片，新產品集成了輸入保護單元、一個串聯限流器和一個輸出驅動器，有助于提高工業自動化系統24V DC數字輸入模塊的性能和可靠性。

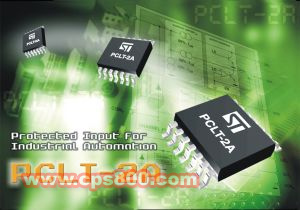

據介紹，PCLT-2AT4采用緊湊的TSSOP14表面組裝封裝，成本和電路板空間遠遠低于傳統分立解決方案的要求，同時芯片功耗被大幅度降低，EMI抗干擾性能更加優異。每條通道都能終接上橋臂傳感器和I/O模塊的輸入端，這個尺寸緊湊的芯片為制造高度集成的24V接口提供了一個應用靈活、設計簡便的解決方案。
作為一個應用靈活的解決方案，PCLT-2AT4能夠實現IEC61131-2標準的1類、2類、3類特性，這些特性定義了設備要求和工業可編程邏輯控制器的測試方法。用一個外部電阻器可將電流限制設定在7.5mA(2類)和2.5mA(3類)之間。在工作溫度范圍內，與電阻電路相比，溫度補償功能使功耗得到進一步降低。此外，因為散熱墊裸露，封裝的熱阻較低，電路板的散熱墊可以設計得更小，同時還降低了熱點現象。
輸入電壓鉗位單元保護模塊輸入免遭IEC61131-2、IEC61000-4-2(1.5kV空氣靜電放電)、IEC61000-4-4 (4kV快速瞬間脈沖串)和IEC61000-4-6-5 (0.5到1kV電涌電壓)等標準規定的電磁干擾。輸入具有-30V的電源極性接反穩態電壓保護功能。連接一個750Ω的電阻器，工作輸入電壓范圍可擴展到-30V到+35V。
輸出可配置成光耦合驅動器或者CMOS輸出，在一個輸入控制下直接驅動一個總線控制器。根據IEC61131-2標準的規定，當輸入電流小于2mA時，兩種模式都將關閉輸出。此外，輸入電流還驅動一個LED指示燈驅動器，以視覺方式表示輸入邏輯的狀態。
除PCLT-2AT4產品外，ST還有一個四路終接芯片CLT3-4BT6，該產品是為滿足IEC61131-2標準的3類特性而設計。新產品樣片現已批量生產。訂購1,000件，單價0.70美元。
據介紹，PCLT-2AT4采用緊湊的TSSOP14表面組裝封裝，成本和電路板空間遠遠低于傳統分立解決方案的要求，同時芯片功耗被大幅度降低，EMI抗干擾性能更加優異。每條通道都能終接上橋臂傳感器和I/O模塊的輸入端，這個尺寸緊湊的芯片為制造高度集成的24V接口提供了一個應用靈活、設計簡便的解決方案。
作為一個應用靈活的解決方案，PCLT-2AT4能夠實現IEC61131-2標準的1類、2類、3類特性，這些特性定義了設備要求和工業可編程邏輯控制器的測試方法。用一個外部電阻器可將電流限制設定在7.5mA(2類)和2.5mA(3類)之間。在工作溫度范圍內，與電阻電路相比，溫度補償功能使功耗得到進一步降低。此外，因為散熱墊裸露，封裝的熱阻較低，電路板的散熱墊可以設計得更小，同時還降低了熱點現象。
輸入電壓鉗位單元保護模塊輸入免遭IEC61131-2、IEC61000-4-2(1.5kV空氣靜電放電)、IEC61000-4-4 (4kV快速瞬間脈沖串)和IEC61000-4-6-5 (0.5到1kV電涌電壓)等標準規定的電磁干擾。輸入具有-30V的電源極性接反穩態電壓保護功能。連接一個750Ω的電阻器，工作輸入電壓范圍可擴展到-30V到+35V。
輸出可配置成光耦合驅動器或者CMOS輸出，在一個輸入控制下直接驅動一個總線控制器。根據IEC61131-2標準的規定，當輸入電流小于2mA時，兩種模式都將關閉輸出。此外，輸入電流還驅動一個LED指示燈驅動器，以視覺方式表示輸入邏輯的狀態。
除PCLT-2AT4產品外，ST還有一個四路終接芯片CLT3-4BT6，該產品是為滿足IEC61131-2標準的3類特性而設計。新產品樣片現已批量生產。訂購1,000件，單價0.70美元。
