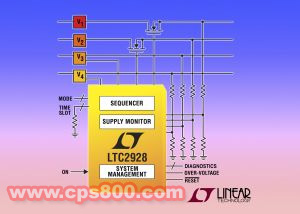

凌特公司(Linear Technology)日前推出的4通道電源排序器和監察器LTC2928可對電源接通和關斷的順序進行靈活配置、監視電源并診斷電源故障。該器件用簡單的引腳配置方法實現排序，無需固件，它還允許4個電源按照8種時間位置任意組合形成的順序排序，而且時間位置之間的延遲是可配置的。
排序開始、監視、排序結束等每一個階段都可有特有的比較器門限。比較器輸出編碼成4個數字輸出，用于診斷故障類型(排序、欠壓、外部控制器或外部故障)和失效通道。過壓故障用分別的信號表示，可以選擇連接到雙向FAULT引腳，以促成停機。這些定時、門限和診斷選項僅用為數不多的幾個外部組件就可配置。
多個電源系統常常需要對電源的接通或關斷進行排序，以保護重要電路免遭損壞，并允許可編程邏輯電路的啟動和配置。設置排序、定時和門限常常需要軟件編程資源，但是就完成這些任務而言，這些資源并不總是現成可用的。
LTC2928允許電源設計師不改變布局或軟件代碼，就可自由靈活地重復設計方案。該器件允許對電源的排序和監視從低至0.5V的電壓開始，包括負電壓，并可以用2.9V至高達16.5V的電源供電。被排序的電源可以是穩壓器，也可以是具有使能輸入或RUN/SS引腳的電源模塊。N溝道MOSFET也可以用來傳遞電源功率，因為LTC2928的使能輸出驅動柵極電壓至VCC+6V。LTC2928可以非常容易地級聯，以控制無限數量的電源。此外，LTC2928帶有診斷的故障事件報告，可配置UV、OV和排序門限，欠壓監視準確度為1.5%。
LTC2928規定工作在商用和工業溫度范圍，采用5mm×7mm 38引腳QFN封裝和36引腳SSOP封裝。該器件有現貨供應，以1,000片為單位批量購買，每片起價為3.95美元。
排序開始、監視、排序結束等每一個階段都可有特有的比較器門限。比較器輸出編碼成4個數字輸出，用于診斷故障類型(排序、欠壓、外部控制器或外部故障)和失效通道。過壓故障用分別的信號表示，可以選擇連接到雙向FAULT引腳，以促成停機。這些定時、門限和診斷選項僅用為數不多的幾個外部組件就可配置。
多個電源系統常常需要對電源的接通或關斷進行排序，以保護重要電路免遭損壞，并允許可編程邏輯電路的啟動和配置。設置排序、定時和門限常常需要軟件編程資源，但是就完成這些任務而言，這些資源并不總是現成可用的。
LTC2928允許電源設計師不改變布局或軟件代碼，就可自由靈活地重復設計方案。該器件允許對電源的排序和監視從低至0.5V的電壓開始，包括負電壓，并可以用2.9V至高達16.5V的電源供電。被排序的電源可以是穩壓器，也可以是具有使能輸入或RUN/SS引腳的電源模塊。N溝道MOSFET也可以用來傳遞電源功率，因為LTC2928的使能輸出驅動柵極電壓至VCC+6V。LTC2928可以非常容易地級聯，以控制無限數量的電源。此外，LTC2928帶有診斷的故障事件報告，可配置UV、OV和排序門限，欠壓監視準確度為1.5%。
LTC2928規定工作在商用和工業溫度范圍，采用5mm×7mm 38引腳QFN封裝和36引腳SSOP封裝。該器件有現貨供應，以1,000片為單位批量購買，每片起價為3.95美元。
